Stativzubehör: Aufnahme, Standsicherheit, Ersatzteile
Ein Stativ ist erst dann fertig, wenn das Gerät sicher darauf sitzt und es selbst sicher auf dem Boden steht. Zwischen beidem liegen Adapter, Teller und Bodenunterlagen. Und weil ein Kurbelstativ jahrelang hält, aber seine Klemmung nicht, gehören auch die Ersatzteile in diese Kategorie.
Zuletzt aktualisiert:
- 5/8 ZollStandardgewinde am Vermessungsstativ
- 50 cm SchenkelDreistern-Bodenunterlage, 500 g
- Einzeln lieferbarKurbel, Klemmung und Getriebe für Nedo
Zwei Stativfamilien, zwei Aufnahmen
Vermessungsstative tragen am Kopf ein 5/8-Zoll-Gewinde. Darauf sitzt der Dreifuss, darin das Instrument. Diese Kombination ist über Hersteller und Generationen hinweg austauschbar und der Grund, warum ein gutes Stativ zwei Instrumentengenerationen überlebt.
Laserstative sind anders aufgebaut. Sie haben einen flachen Teller und meist eine Kurbel, mit der die Höhe unter Last verstellt wird. Ein Rotationslaser wird darauf gestellt oder geschraubt, nicht in einen Dreifuss gesetzt. Wer beide Gerätetypen einsetzt, braucht entweder zwei Stative oder das passende Zwischenstück.
Woran Sie die richtige Aufnahme erkennen
- 5/8-Zoll-GewindeVermessungsstativ. Nimmt Dreifuss, Totalstation, GNSS-Antenne und Prismenträger auf.

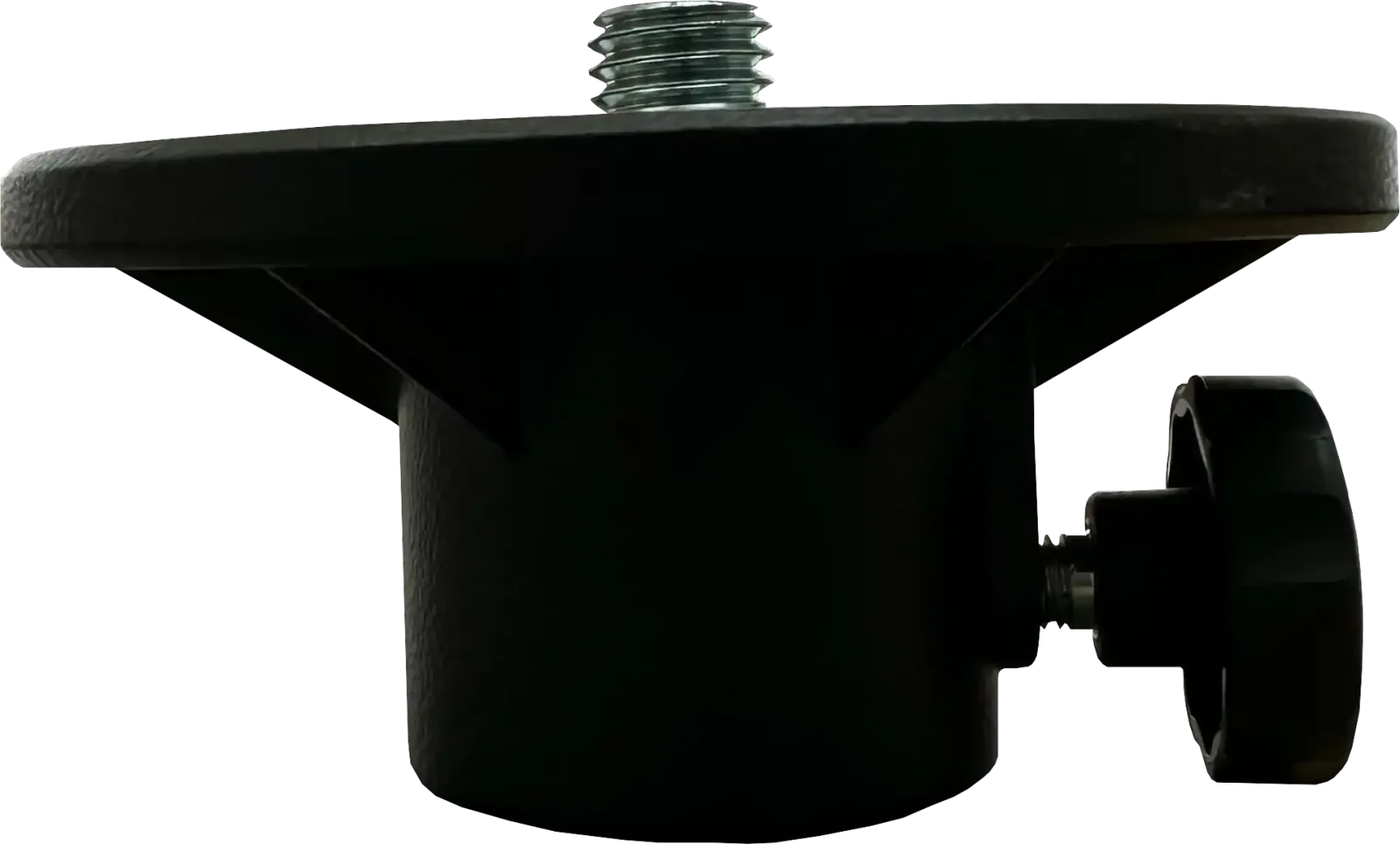

- Flacher TellerLaser- und Kurbelstativ. Der Stativteller gibt Rotations- und Linienlasern eine ebene Auflage.
- Kurbel oder SchiebeklemmeKurbelstative verstellen die Höhe unter Last, Schiebestative nur im entlasteten Zustand.
Adapter und Teller
Zwischen Gerät und Stativkopf sitzt oft ein Zwischenstück, das über die Bauform des Instruments entscheidet, nicht über die des Stativs.
| Artikel | Typ | Für | Funktion |
|---|---|---|---|
| GAD120 | Adapter | Leica iCON iCS50 und iCS20 | Setzt die Station auf das Stativ |
| GAD122 | Adapter | Leica iCON iCS50 und iCS20 | Alternative Bauform zum GAD120 |
| Stativteller | Teller | Lasergeräte auf dem Messstativ | Ebene, stabile Auflage |
| GST4 | Stativstern | Rutschiger Untergrund | Fixiert die drei Stativfüsse |
| Dreistern Bodenunterlage 50 cm | Unterlage | Fliesen, Estrich, Beton | 50 cm Schenkel, 500 g, Gummizüge |
Adapter überbrücken die Aufnahme, nicht die Tragfähigkeit. Ein leichtes Stativ trägt mit Adapter kein schweres Instrument besser als ohne.
Standsicherheit auf glattem Boden
Draussen halten die Stativspitzen im Boden. Drinnen ist genau das das Problem: Auf Estrich, Fliesen oder einer Abdichtungsbahn finden die Spitzen keinen Halt, die Beine spreizen sich unter Last langsam auseinander, und das Instrument sinkt und verdreht sich. Die Messung wandert, ohne dass eine Meldung erscheint.
Zwei Lösungen greifen ineinander. Der Stativstern GST4 fixiert die drei Füsse zueinander, sodass sie sich nicht mehr spreizen können. Die Dreistern Bodenunterlage 50 cm legt zusätzlich eine breite Auflage unter das Ganze: Die Füsse stehen in den Bohrungen, Gummizüge halten den Stern in Form, und der fertige Boden bleibt ohne Kratzer.
Der Test, der eine Stunde Nacharbeit spart
Nach dem Horizontieren einmal fest auf jedes Stativbein drücken und die Libelle beobachten. Bleibt die Blase stehen, steht das Stativ. Wandert sie, setzt sich das Stativ auch später während der Messung. Auf glattem Boden ist das der Moment für Stativstern oder Bodenunterlage.
Verschleissteile am Kurbelstativ
Ein Nedo-Kurbelstativ hält bei normaler Behandlung viele Jahre. Was zuerst nachgibt, ist nicht das Stativ, sondern die Mechanik: die Schnellklemmung, mit der die Beine hundertmal am Tag fixiert werden, das Schneckengetriebe im Kurbelkopf und die Kurbel selbst.
Diese drei Teile führen wir einzeln. Der Austausch dauert weniger lang als die Fahrt zum Händler und kostet einen Bruchteil eines neuen Stativs. Ein Kurbelstativ, dessen Klemmung durchrutscht, ist kein Fall für die Entsorgung, sondern für ein Ersatzteil.
Was wann getauscht wird

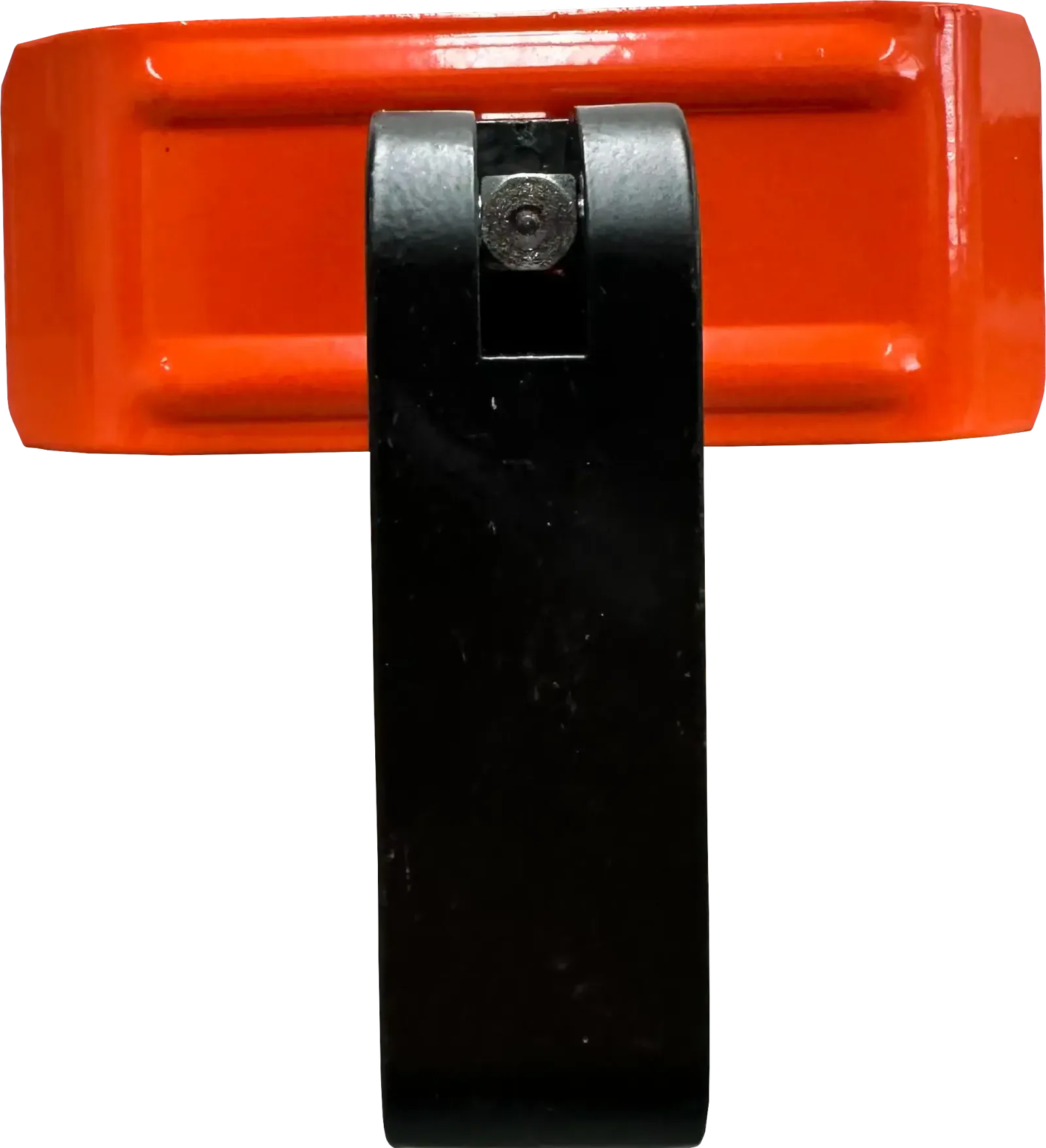

- SchnellklemmungWenn ein Bein unter Last nachgibt oder sich nicht mehr fest klemmen lässt.

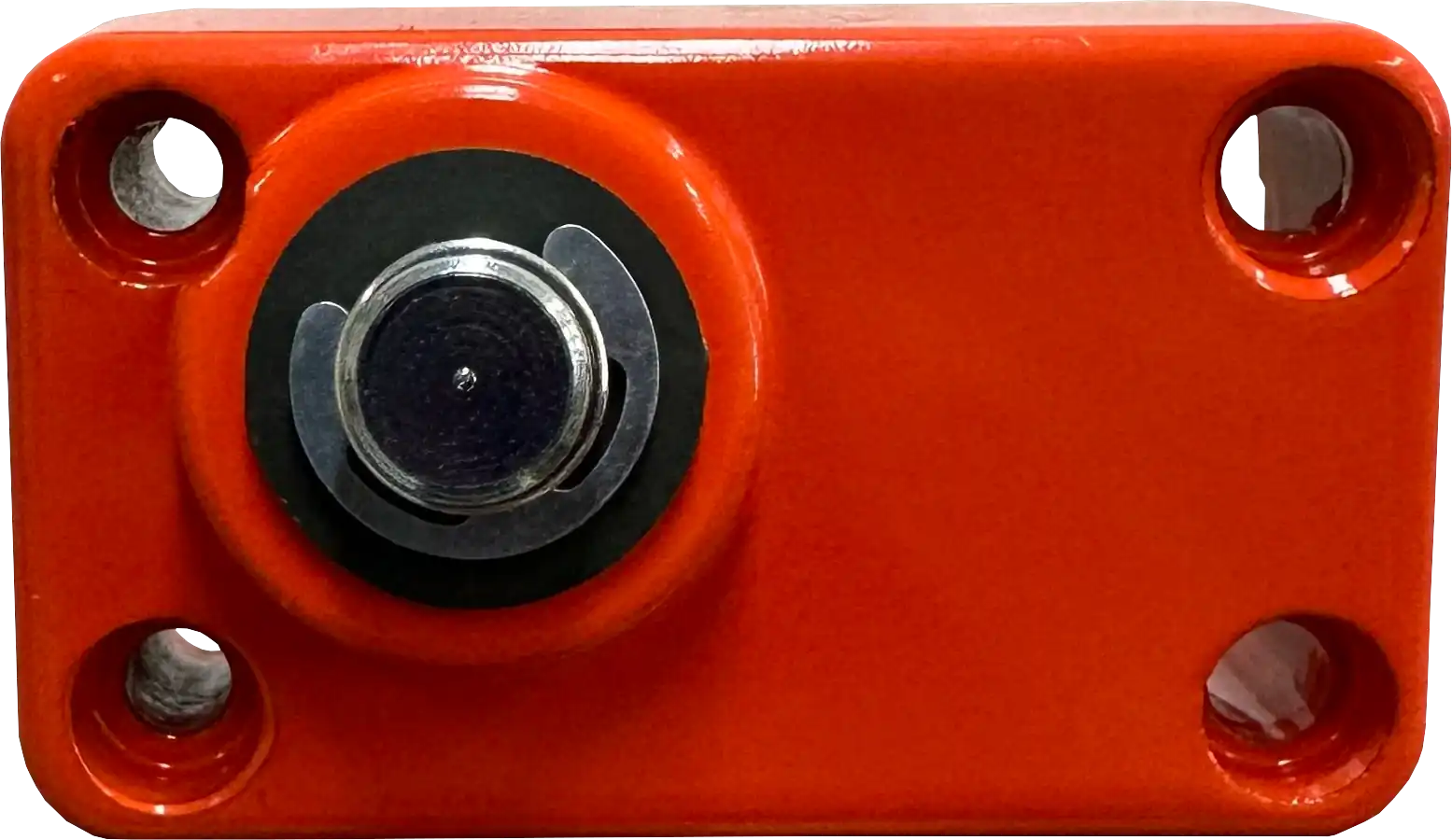

- SchneckengetriebeWenn die Kurbel Spiel bekommt oder die Höhe unter Last absackt.

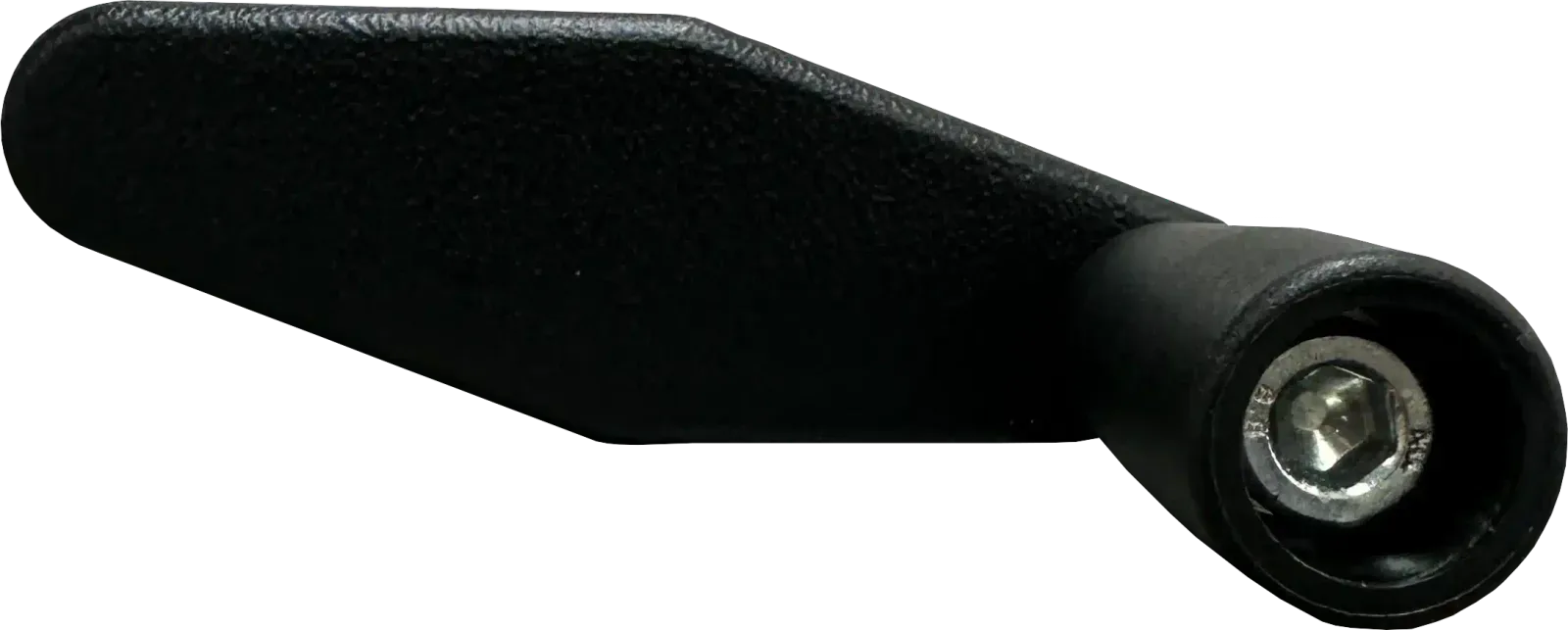

- HandkurbelWenn Griff oder Vierkant ausgeschlagen sind und die Kurbel durchdreht.
Passendes Zubehör beginnt beim passenden Stativ
Bevor Sie Adapter und Unterlagen kaufen, lohnt der Blick auf das Stativ selbst. Holz dämpft Schwingungen und arbeitet bei Temperaturwechseln weniger als Aluminium, was bei langen Beobachtungen zählt. Aluminium ist leichter und günstiger, Carbon vereint beides zum höheren Preis.
Welche Bauart zu welcher Arbeit passt, klärt der Stativ-Ratgeber mit Vergleichstabelle. Zu den Stativen.
Warum ZETECH
Leica Partner seit 2003
Wir wissen, welcher Adapter welche Station auf den Stativkopf bringt.
Ersatzteile statt Neukauf
Kurbel, Klemmung und Getriebe für Nedo-Stative einzeln lieferbar.
Adapter passend zur Station
GAD120 und GAD122 bringen die iCS Instrumente auf den Stativkopf, der Stativteller den Laser.
Auch für den Innenausbau gedacht
Stativstern und Bodenunterlage lösen das Problem, das auf Estrich immer auftritt.
Versand ab Lager
Was am Lager ist, geht direkt raus. Lieferung in 2 bis 4 Arbeitstagen.
Beratung aus Luzern
Persönliche Ansprechpartner statt anonymer Hotline.
Häufige Fragen
5/8 Zoll. Darauf sitzt der Dreifuss, der Instrument, GNSS-Antenne oder Prismenträger aufnimmt. Das Gewinde ist herstellerübergreifend gleich, weshalb ein gutes Stativ mehrere Instrumentengenerationen überdauert.
Mit dem passenden Stativteller ja. Er gibt dem Laser eine ebene, stabile Auflage auf einem Messstativ. Ohne Teller steht der Laser auf dem Stativkopf unruhig, weil er für den flachen Teller eines Laserstativs gebaut ist.
Weil die Spitzen keinen Halt finden. Unter Last spreizen sich die Beine langsam auseinander, das Instrument sinkt und verdreht sich. Ein Stativstern wie der GST4 fixiert die Füsse zueinander, die Dreistern-Bodenunterlage gibt zusätzlich eine breite Auflage.
Eine ausklappbare Unterlage mit 50 Zentimetern Schenkellänge und Bohrungen für die drei Stativfüsse. Gummizüge halten sie in Form. Sie verhindert Wegrutschen auf Fliesen, Estrich und Beton und schützt den fertigen Boden vor Kratzern. Gewicht 500 Gramm.
Wenn eine Leica iCON iCS50 oder iCS20 auf ein Stativ soll. Beide Adapter erfüllen dieselbe Aufgabe in unterschiedlicher Bauform. Welcher passt, hängt am vorhandenen Stativkopf, das klären wir vorab.
Fast immer. Bei Nedo-Kurbelstativen sind Schnellklemmung, Schneckengetriebe und Handkurbel die Verschleissteile. Alle drei sind einzeln lieferbar und kosten einen Bruchteil eines neuen Stativs, das Stativ selbst hält deutlich länger.
Nach dem Horizontieren fest auf jedes Bein drücken und die Libelle beobachten. Wandert die Blase, setzt sich das Stativ auch während der Messung. Das ist der zuverlässigste Test und dauert zehn Sekunden.
Holz dämpft Schwingungen und arbeitet bei Temperaturwechseln weniger, was bei langen Beobachtungen zählt. Aluminium ist leichter und günstiger. Carbon verbindet Steifigkeit mit geringem Gewicht zum höheren Preis. Der Stativ-Ratgeber vergleicht die Bauarten im Detail.
