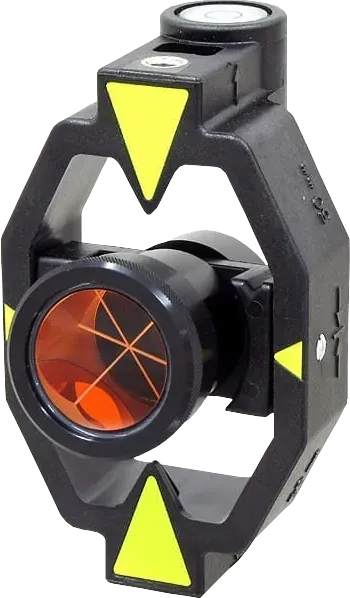

CRP111
GMP111
Rundprisma Baugleich zu GPH1
GPH1P
Monitoring Prisma
Kipphalter Mini Prisma

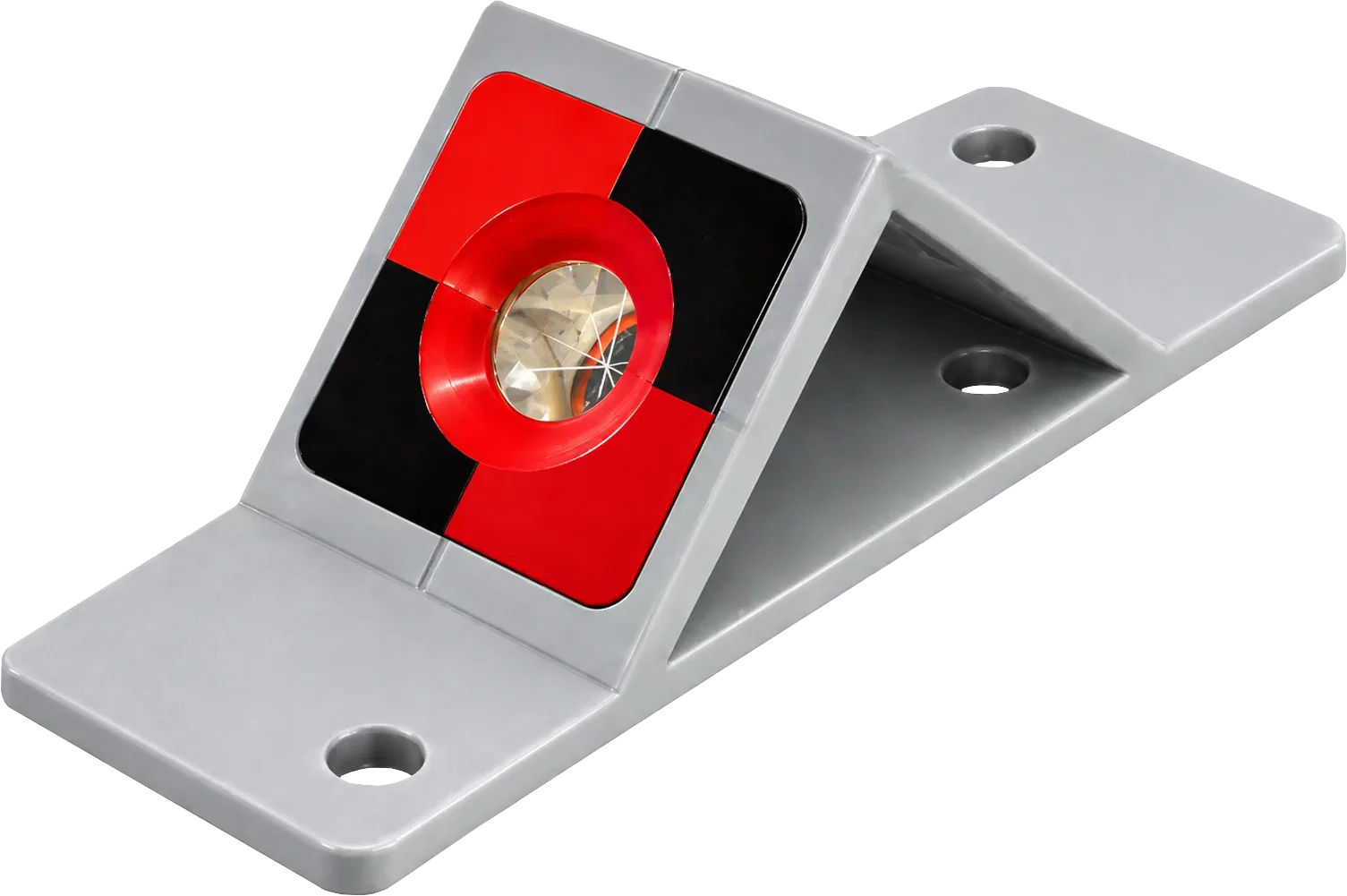

Winkelplatte RSMP15

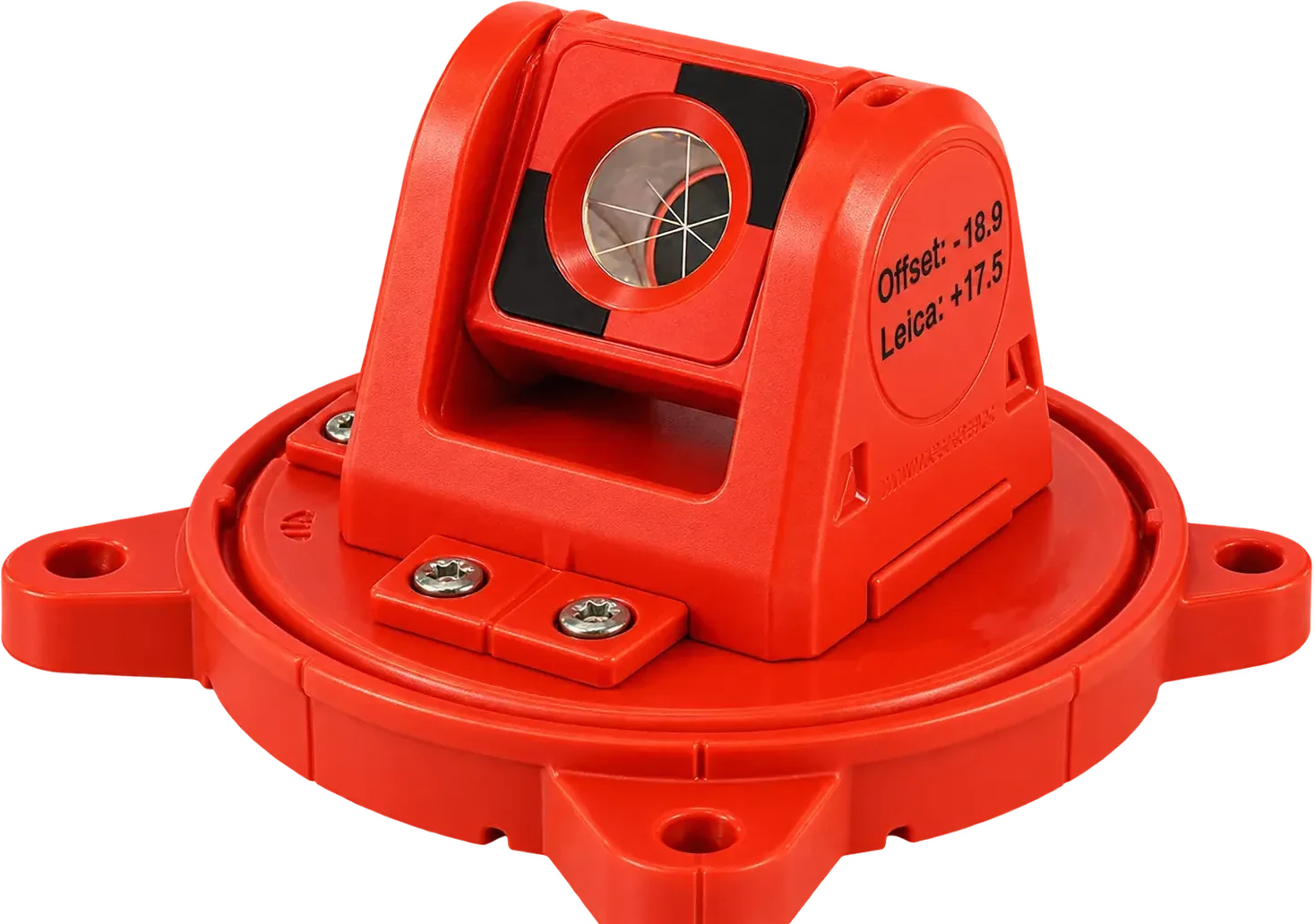

Mini-Prisma RSMP290
Mini-Prisma RSMP380

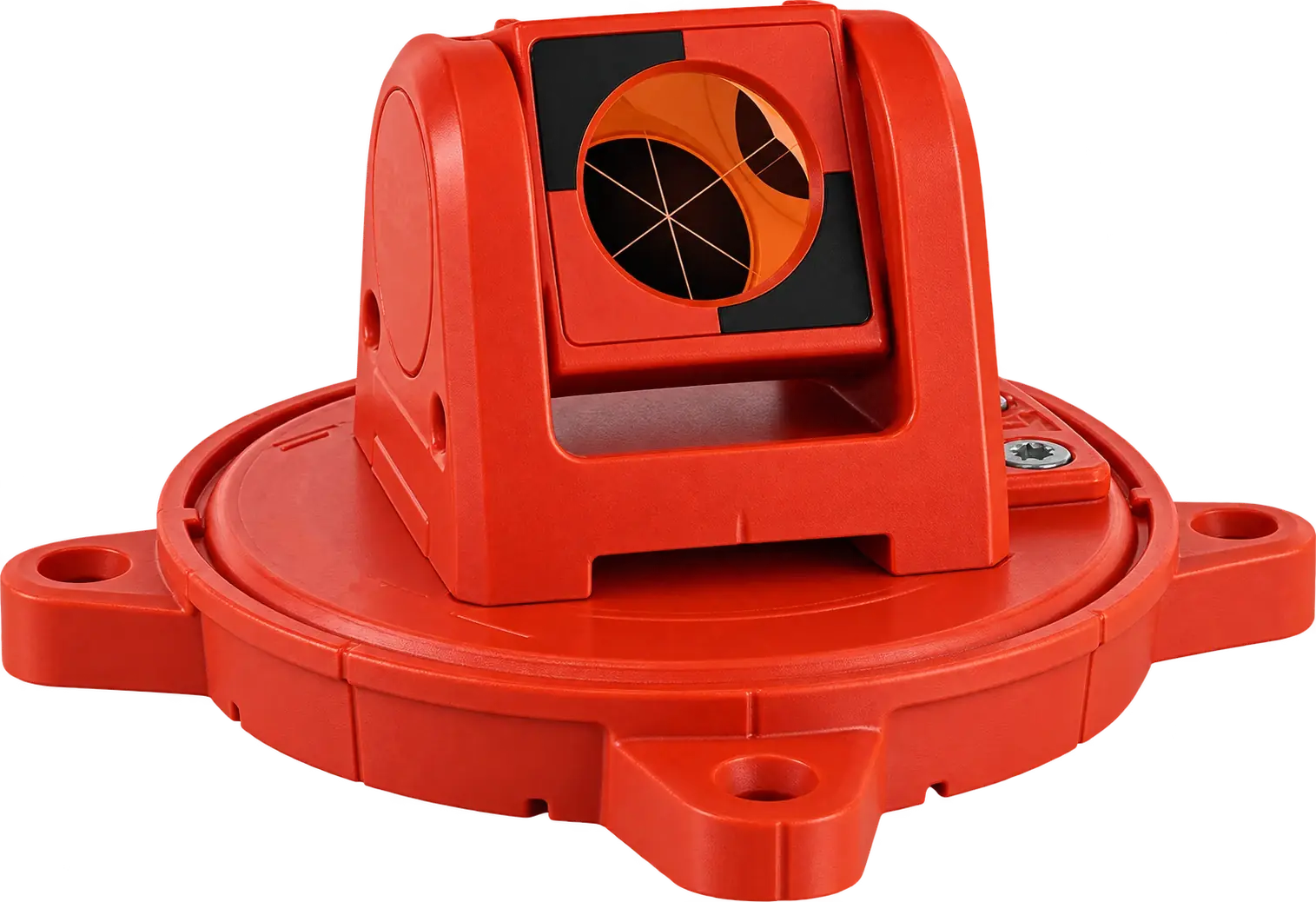

Mini-Prisma RSMP390M
Absteckhilfe RS150rM-C
CVT7 iCON vPen Rollschutz

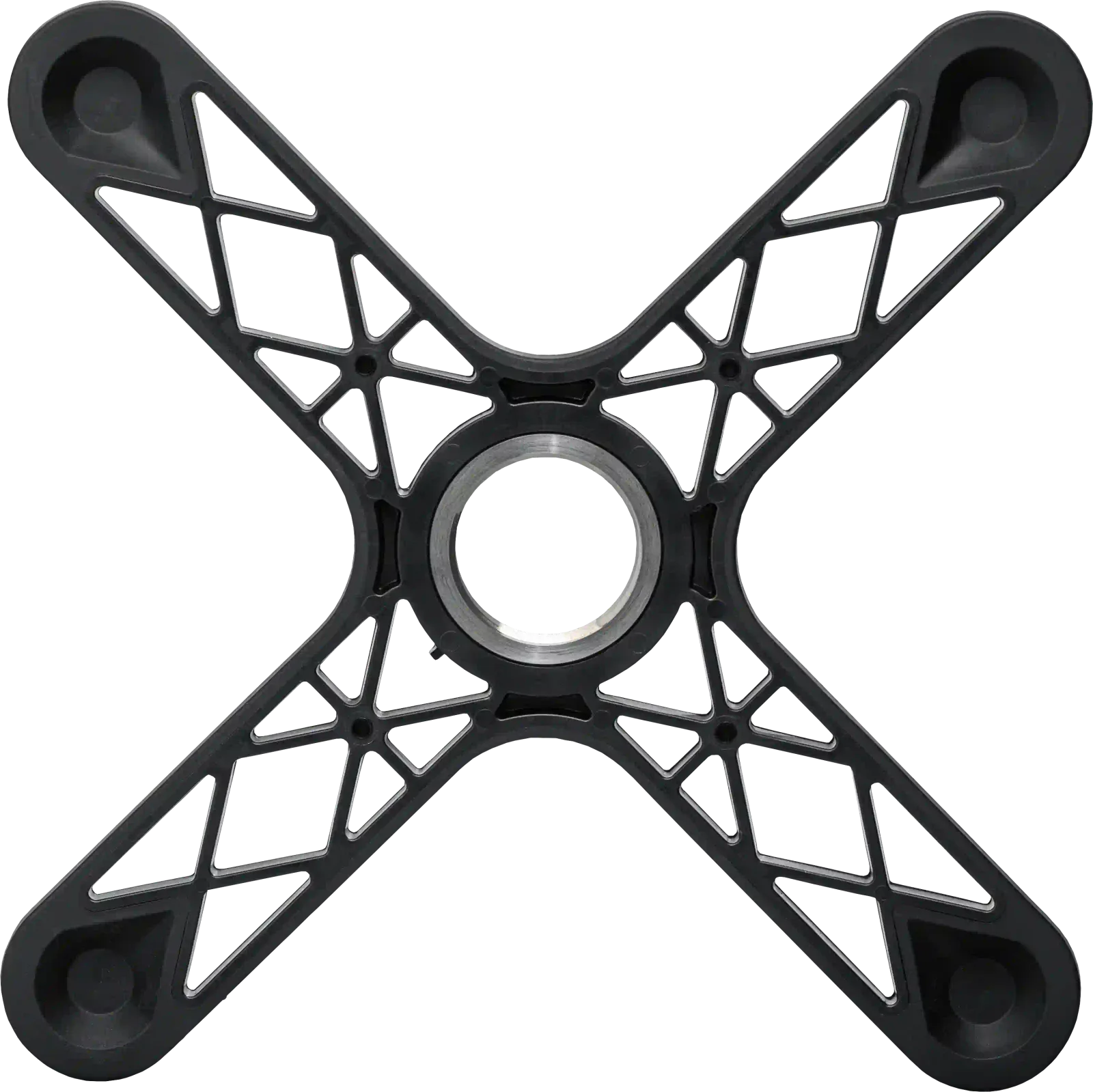

CVT9 iCON vSphere Umkippschutz

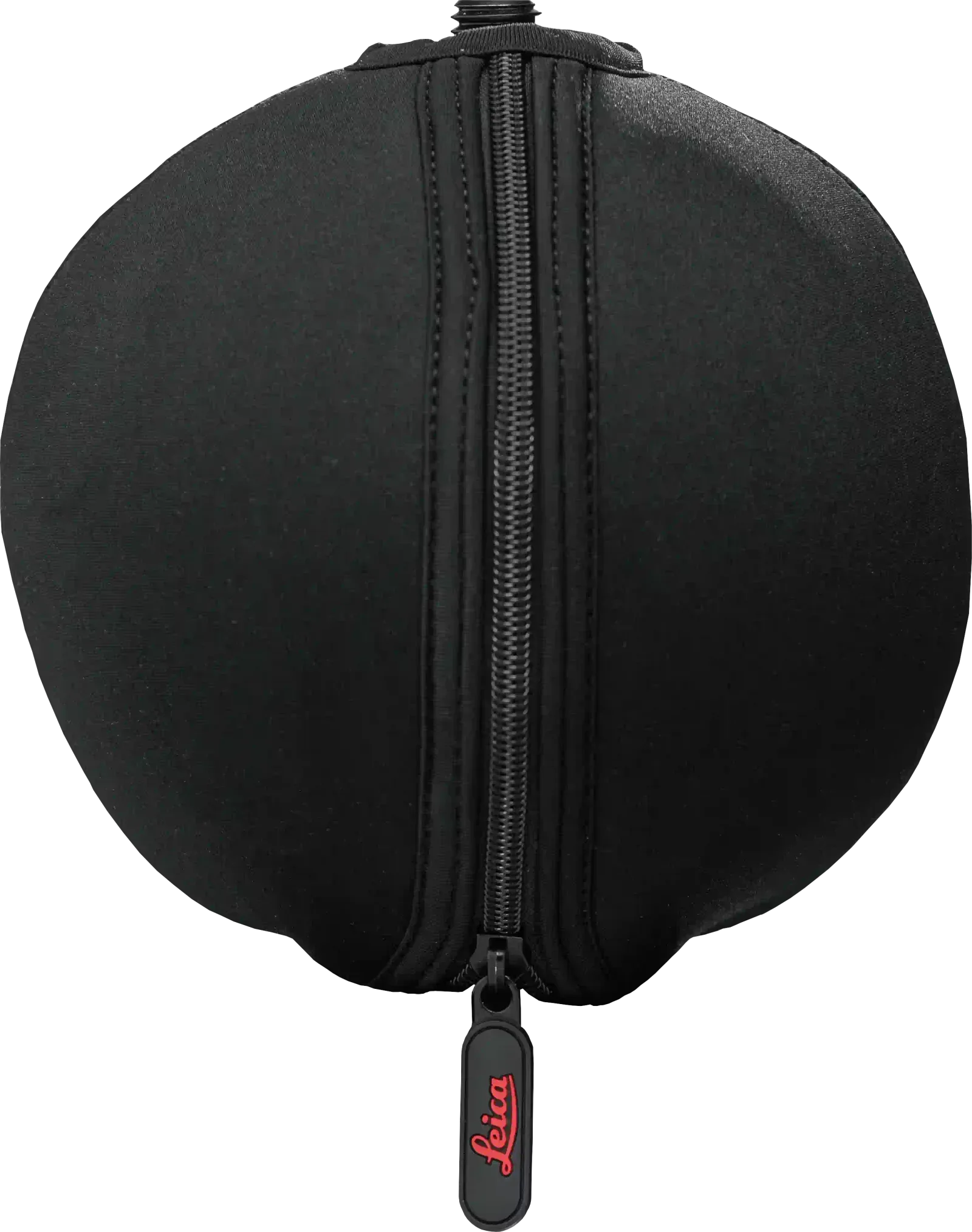

CVT10 iCON vSphere Tasche für CVT2
Das richtige Prisma für Ihre Totalstation
Das Prisma wirft den Messstrahl parallel dorthin zurück, wo er hergekommen ist. Erst dadurch erreicht eine Totalstation ihre volle Reichweite und ihre Millimetergenauigkeit. Zwei Entscheidungen stehen an: welche Bauform an den Punkt gehört, und welche Prismenkonstante Sie dafür im Instrument hinterlegen.
Zuletzt aktualisiert:
- 0,3 bis 5,0 mmAnzielgenauigkeiten im Sortiment
- bis 3500 mReichweite des Präzisionsprismas GPH1P
- 360 GradMessen ohne Nachdrehen des Prismas
Was ein Prisma leistet
Ein Vermessungsprisma ist ein Tripelspiegel: drei Flächen im rechten Winkel zueinander. Trifft der Messstrahl darauf, verlässt er das Prisma parallel zur einfallenden Richtung, auch wenn es nicht exakt zum Instrument zeigt. Genau das macht den Unterschied zur reflektorlosen Messung, bei der die Station auf das zurückgestreute Licht einer beliebigen Oberfläche angewiesen ist.
Auf der Baustelle heisst das: mehr Reichweite, eine stabilere Distanz und die automatische Zielerfassung. Die ATR-Funktion einer Robotikstation sucht das Prisma und rastet darauf ein, und erst damit funktioniert die Absteckung durch eine Person.
Ohne Prisma bleibt die Messung möglich, aber Reichweite und Genauigkeit sinken, und auf schräg angemessenen Flächen streut das Ergebnis.
Die Prismenkonstante
Im Glas ist das Licht langsamer als in der Luft. Der Punkt, an dem der Strahl umkehrt, liegt deshalb nicht dort, wo das Prisma mechanisch über dem Messpunkt sitzt. Die Totalstation misst zu lang, und dieser Betrag wird über die Prismenkonstante herausgerechnet. Sie ist keine Feineinstellung, sondern eine Bedingung: Steht der falsche Wert im Gerät, ist jede Distanz um denselben Betrag falsch.
Verwirrend wird es, weil zwei Skalen im Umlauf sind. Leica gibt die Konstante auf einer eigenen Skala an, andere Hersteller nennen zusätzlich den absoluten Offset. Zwischen beiden liegen 34,4 Millimeter: Offset −16,9 entspricht bei Leica-Instrumenten +17,5. Führen Sie deshalb immer den Wert, der zu Ihrem Gerät gehört.
Vor der ersten Messung hinterlegen
Die Konstante gehört zum Prisma, nicht zum Instrument. Wer zwischen Rundprisma, 360-Grad-Prisma und Miniprisma wechselt, wechselt auch den Wert. Bei uns steht er in den technischen Daten jedes Prismas, damit er beim Wechsel nicht gesucht werden muss.
Bauformen im Vergleich
Die Bauform entscheidet, wie genau angezielt wird und ob das Prisma zum Instrument gedreht werden muss.
| Prisma | Bauform | Typischer Einsatz | Stärke |
|---|---|---|---|

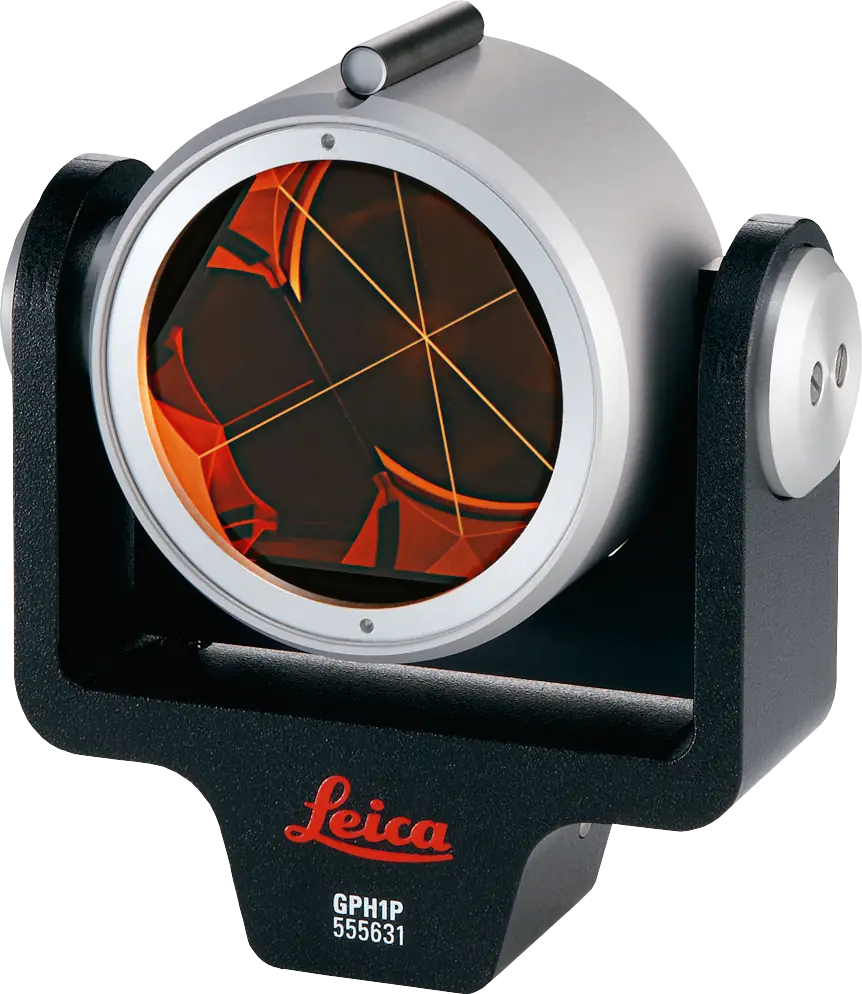

| GPH1P | Rundprisma | Präzision, grosse Distanz | 0,3 mm, bis 3500 m |

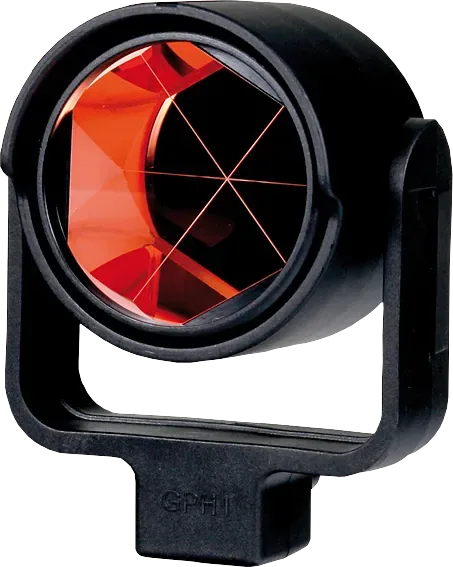

| Rundprisma GPH1-baugleich | Rundprisma | Absteckung im Alltag | Konstante 0 mm, 1,0 mm |

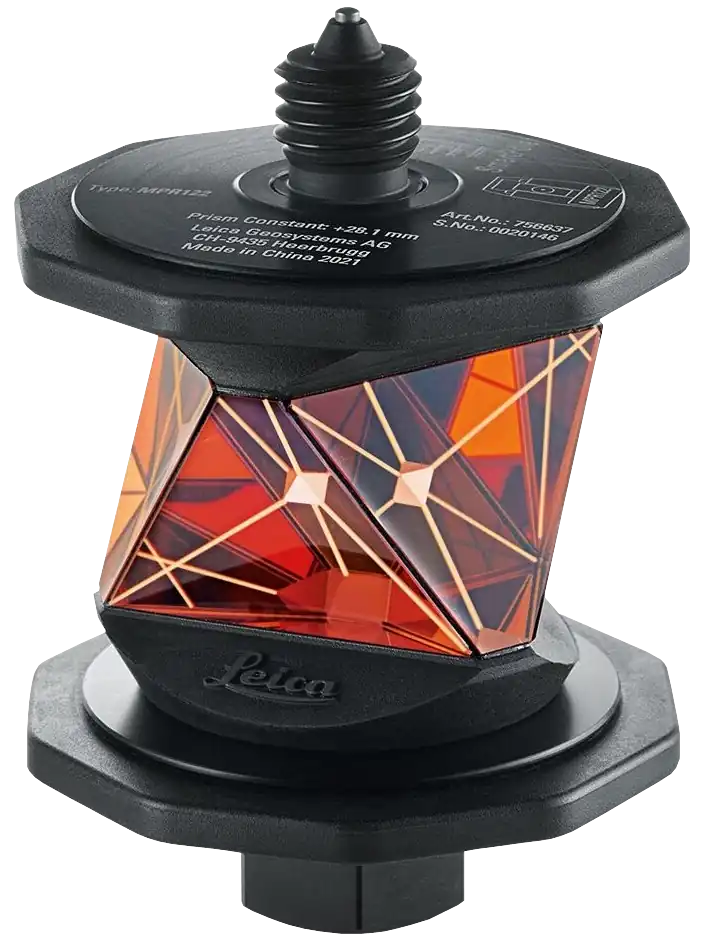

| MPR122 | 360 Grad | Absteckung mit Robotik | ATR 600 m, ATRplus 1000 m |

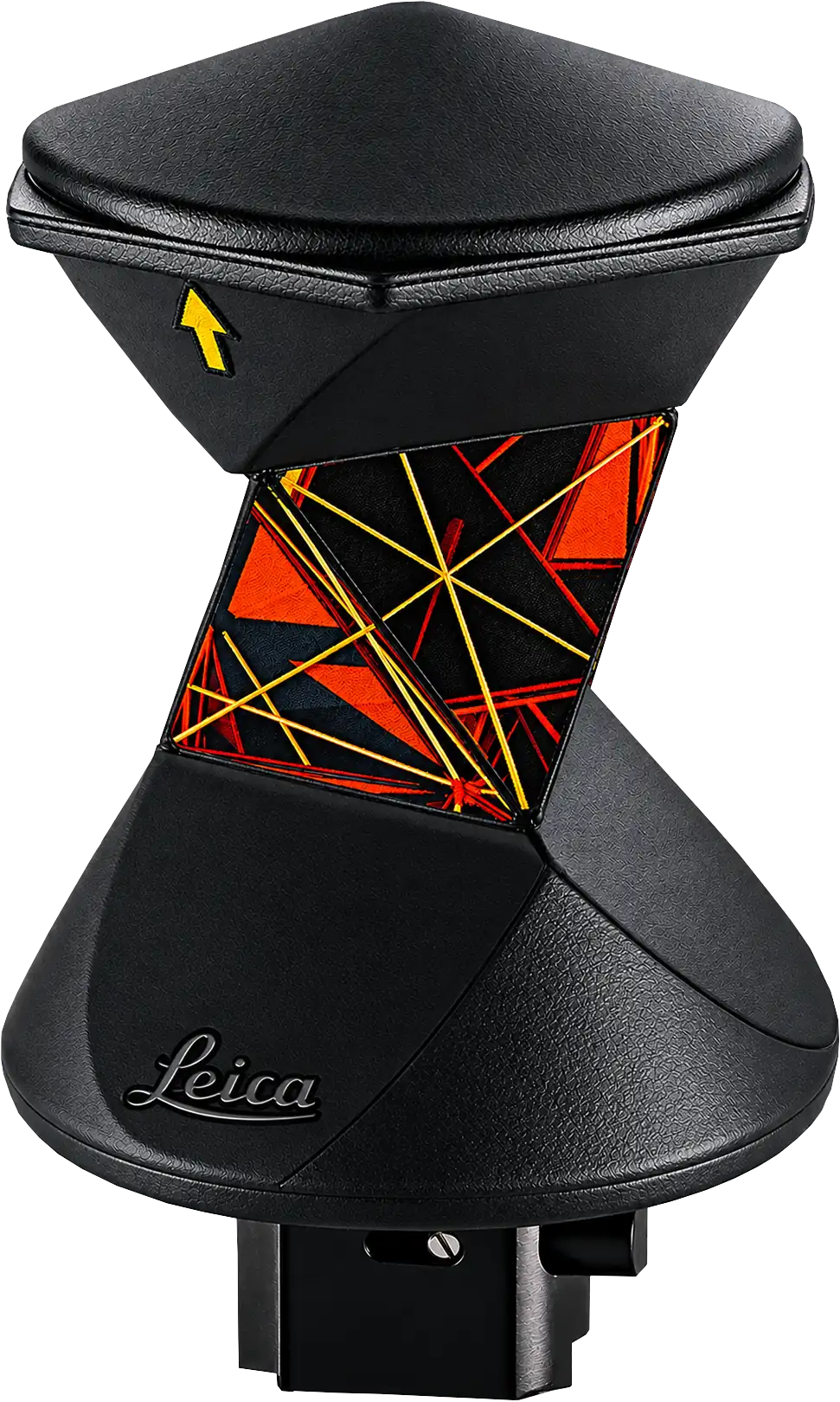

| GRZ4 | 360 Grad | Grosse Baustellen | ATR bis 1000 m, +23,1 mm |

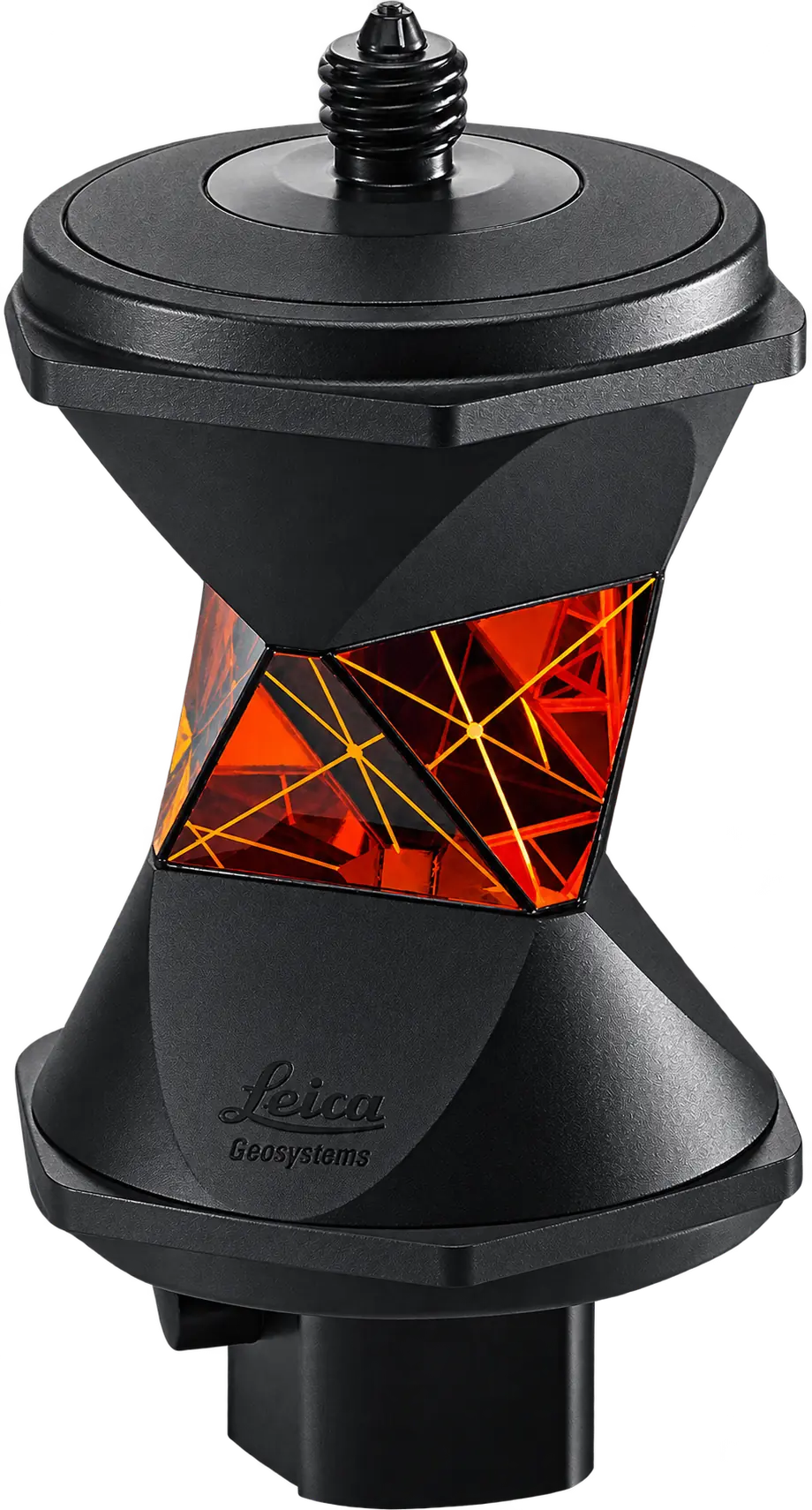

| GRZ122 | 360 Grad | Betrieb mit Smartantenne | 2,0 mm, Prismenhöhe 78 mm |

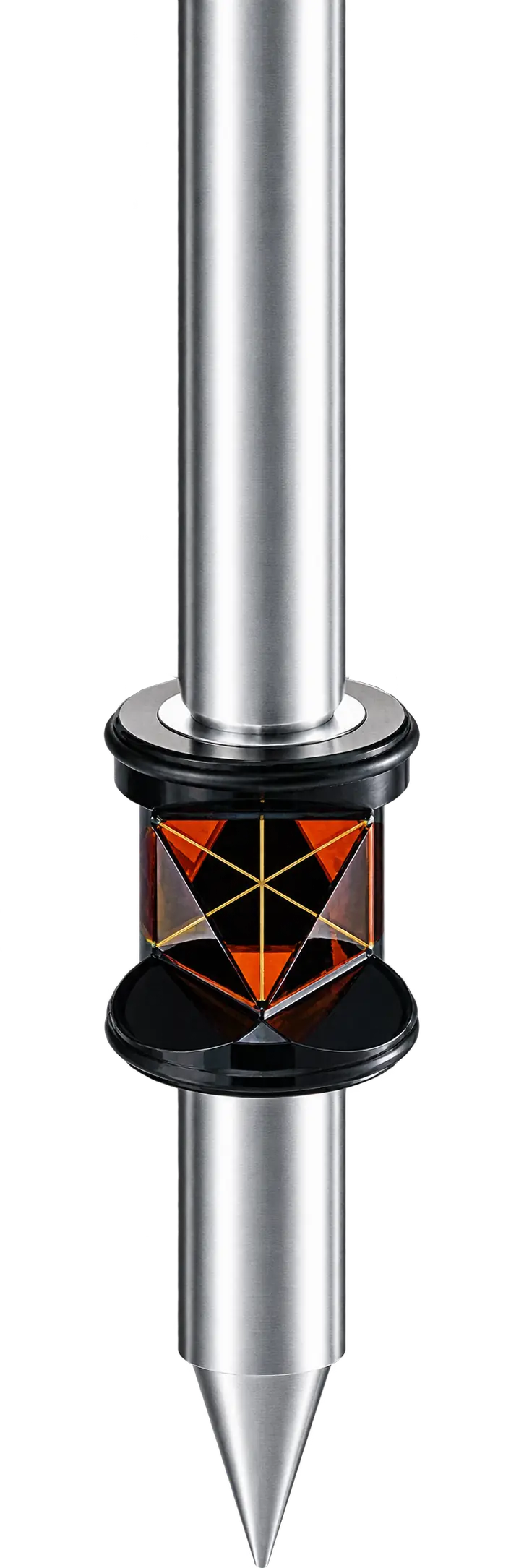

| GRZ101 | Miniprisma | Nahbereich, enge Stellen | 1,5 mm, Konstante +30 mm |

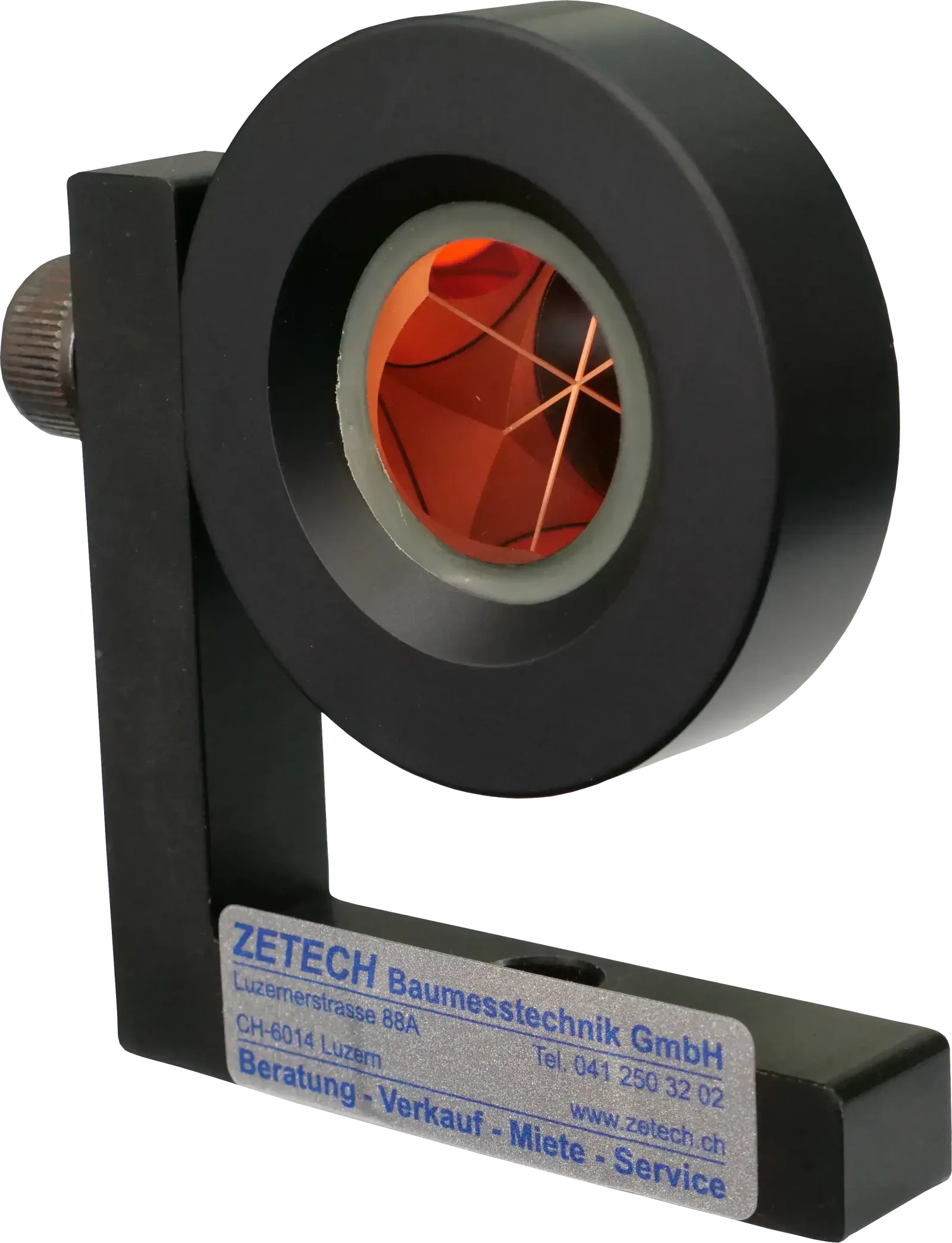

| Monitoring Prisma | Miniprisma | Feste Installation | Antireflex, bis 2000 m |

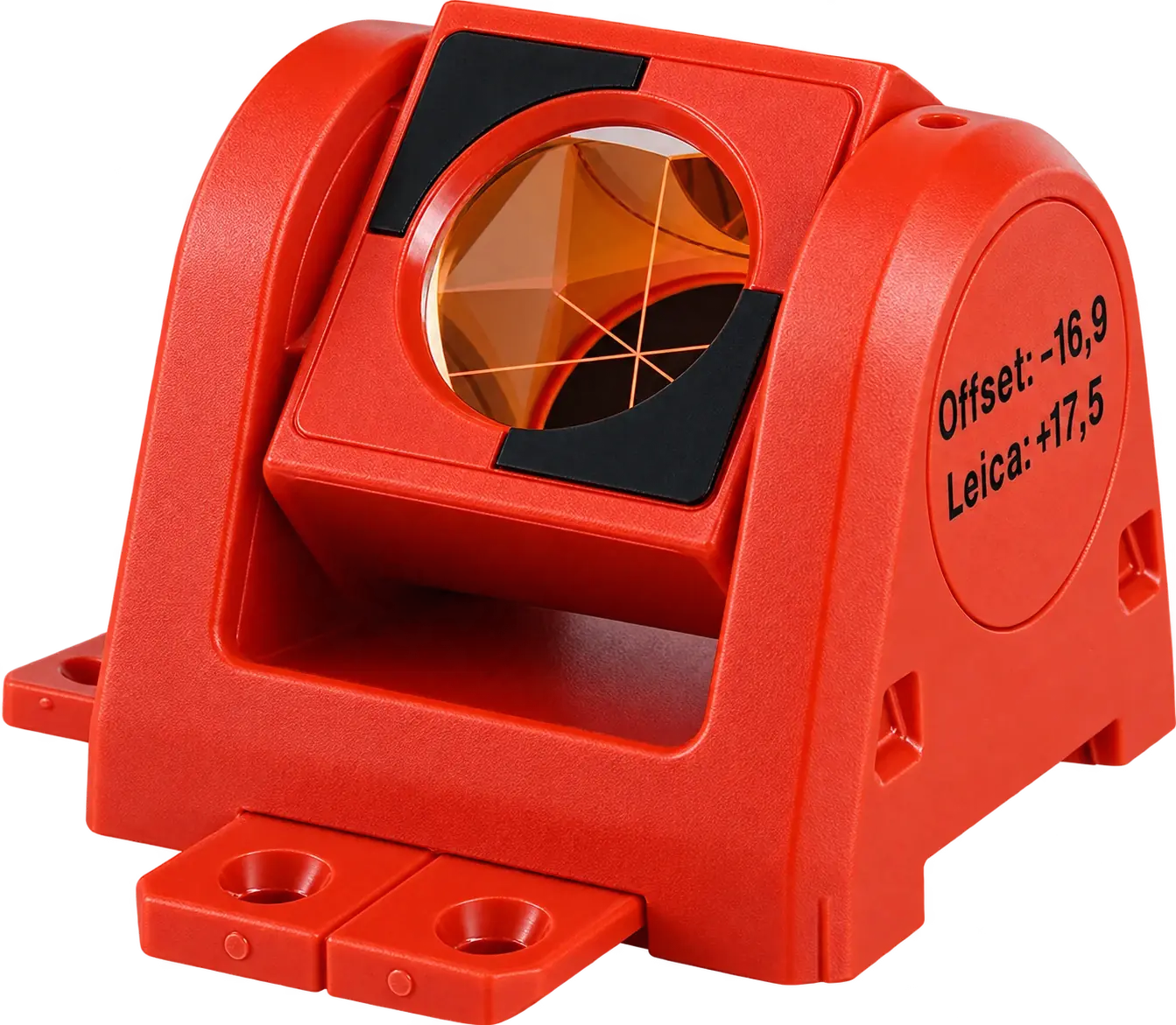

| Mini-Prisma RSMP380 | Miniprisma | Fassaden, Gleismonitoring | Kippbar 180°, Leica +17,5 |
Reichweiten hängen vom Instrument, von der Witterung und von der Sicht ab. Die Werte je Prisma stehen in den technischen Daten auf der Produktseite.
Punkte, die über Jahre halten
Bei Setzungs- und Deformationsmessungen zählt nicht die einzelne Messung, sondern der Vergleich über Monate. Dafür muss das Prisma bei jeder Wiederholung an derselben Stelle sitzen. Diese Zwangszentrierung übernimmt ein fester Bolzen im Bauwerk oder ein magnetischer Fixpunkt, auf den das Prisma zentrisch einrastet.
Vier Wege, den Punkt zu halten

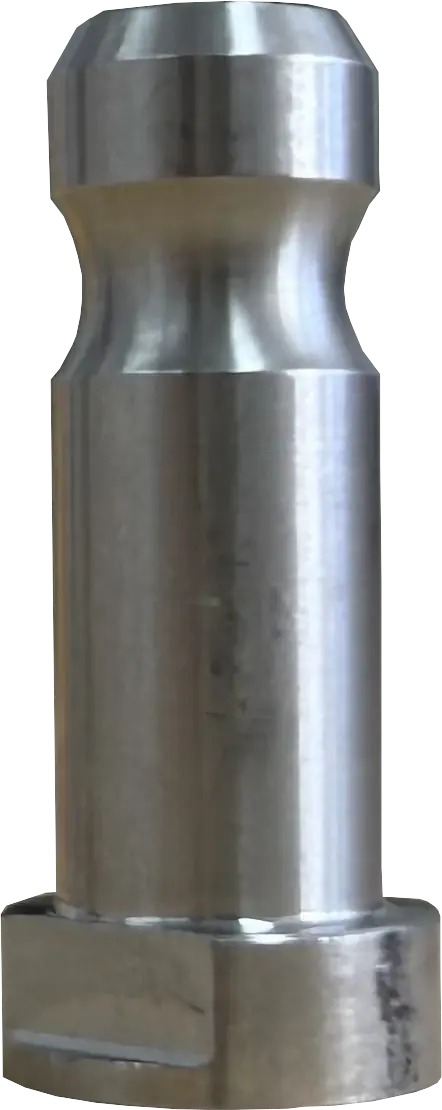

- Bolzen im BauwerkDer SBB Bolzen aus Edelstahl bleibt dauerhaft im Bauwerk, auch in feuchten Tunneln.

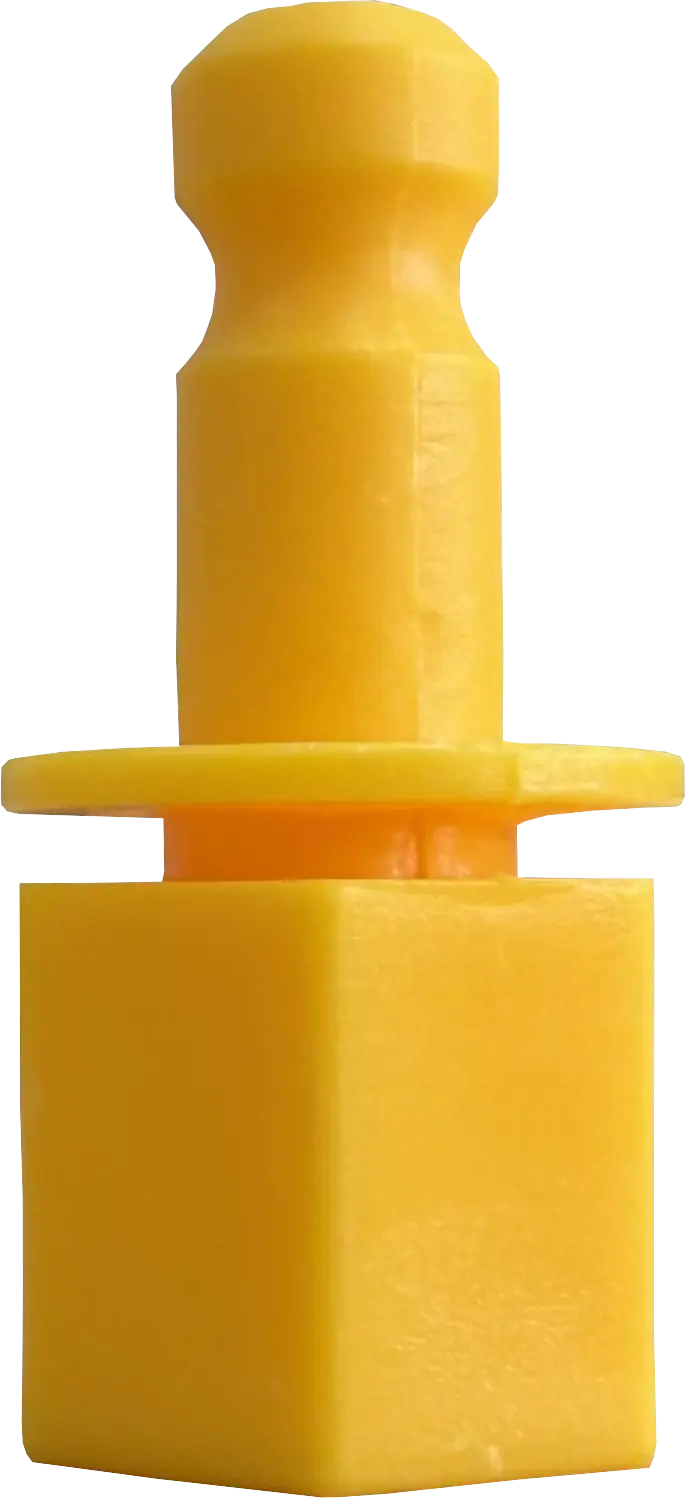

- SollbruchstelleIm Anprallbereich bricht der Kunststoffbolzen, der Messpunkt bleibt unbeschädigt.

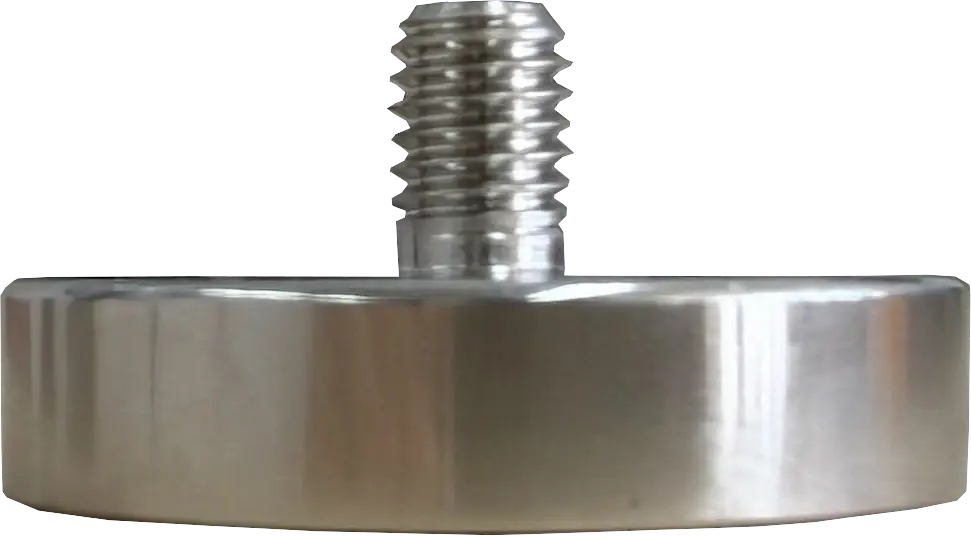

- Magnetischer FixpunktPrisma abnehmen und später wieder aufsetzen, ohne den Punkt zu verlieren.

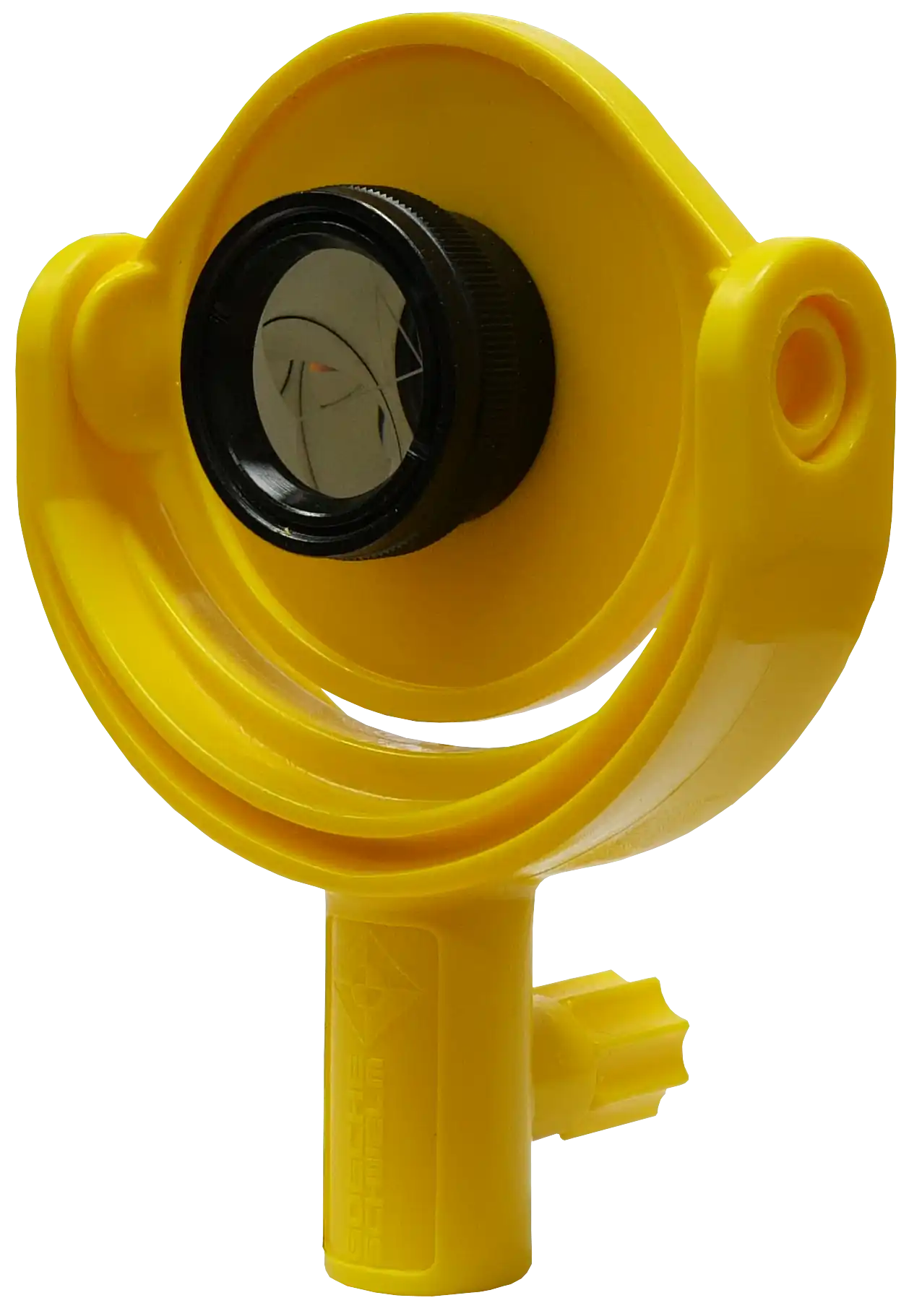

- Kippbares PrismaDerselbe Punkt bleibt aus mehreren Richtungen anzielbar.
Fixpunkte, Trägerplatten und Winkelplatten führen wir bei den Meterriss-Plaketten. Zu den Fixpunkten.
Im Innenausbau und beim Abstecken
Im Gebäude steht selten Platz für einen Lotstab mit Rundprisma. Die visuellen Totalstationen iCS 20 und iCS 50 arbeiten deshalb mit dem Messstift CVT1 iCON vPen und der Messkugel CVT2 iCON vSphere: Beide messen auf jeder Oberfläche, auch auf Glas, und werden über das Kamerabild verfolgt.

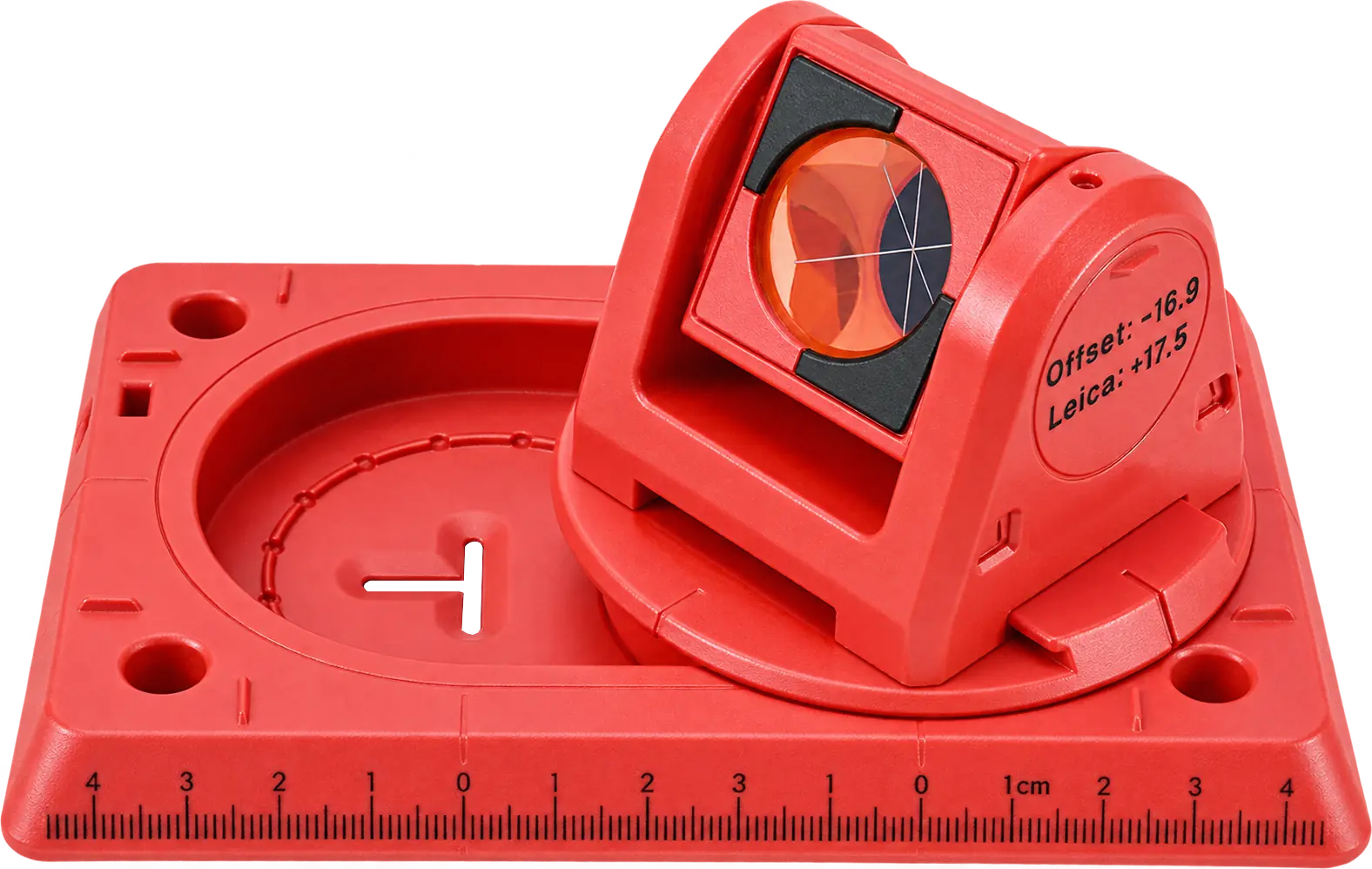

Beim Abstecken kosten die letzten fünf bis zehn Zentimeter die meiste Zeit, weil der Prismenstab dabei im Lot bleiben muss. Eine Absteckhilfe nimmt diesen Schritt heraus: Sie steht auf der Fläche, wird geschoben und über die Skalen an den Seitenwänden korrigiert.
Warum ZETECH
Leica Partner seit 2003
Über zwei Jahrzehnte Erfahrung mit dem gesamten iCON Programm.
Prisma und Station abgestimmt
Wir nennen die Konstante zum Prisma und prüfen die Kombination mit Ihrem Instrument.
Bolzen und Magnethalter dazu
Prismenbolzen, SBB Bolzen und Magnetaufnahmen für Punkte, die dauerhaft am Bauwerk bleiben.
Mini, Rund und 360 Grad

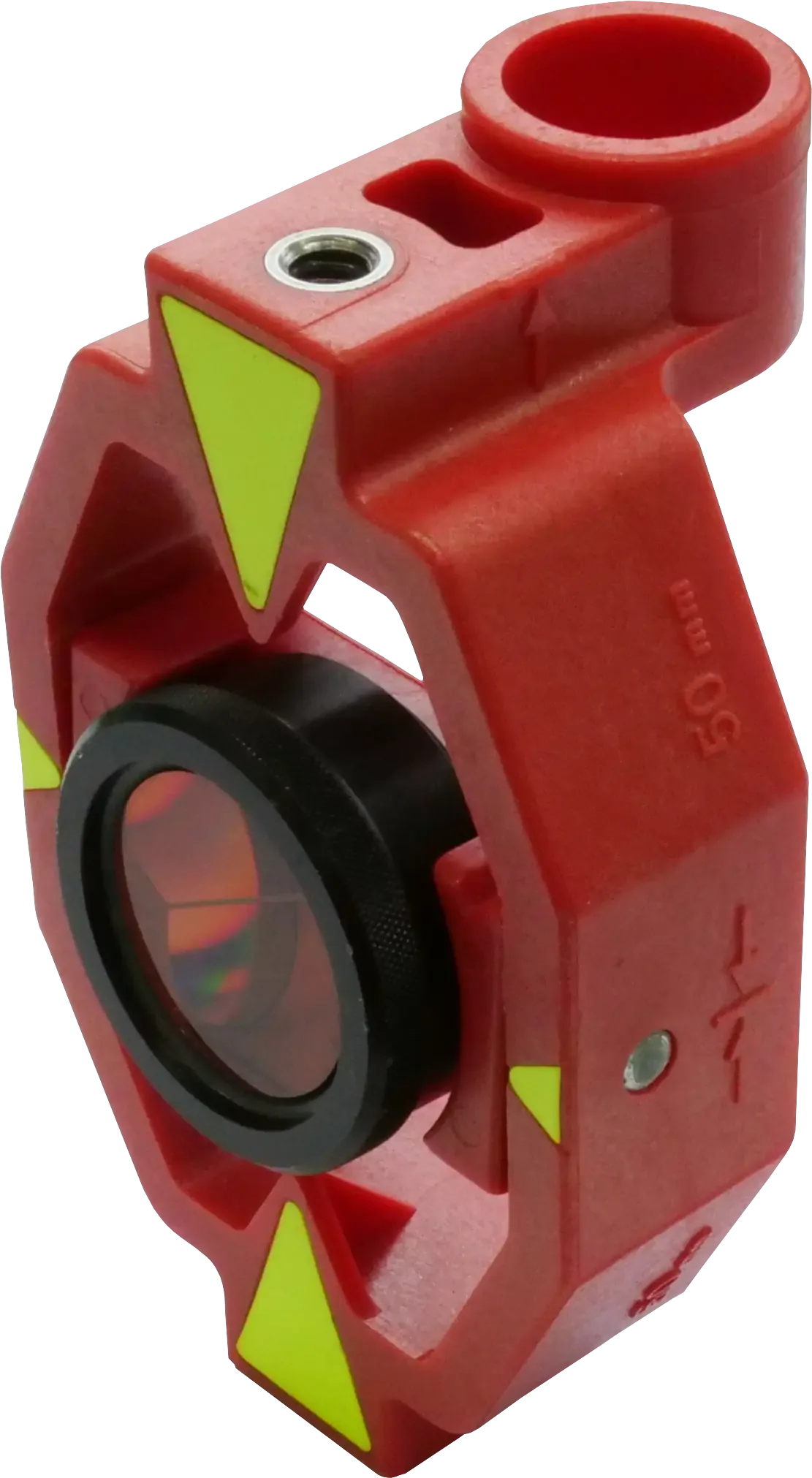

GMP111 für enge Punkte, GRZ4 für den Lotstab, Rundprisma für lange Zielweiten.
Versand ab Lager
Was am Lager ist, geht direkt raus. Lieferung in 2 bis 4 Arbeitstagen.
Beratung aus Luzern
Persönliche Ansprechpartner statt anonymer Hotline.
Häufige Fragen
Der Korrekturwert, mit dem die Totalstation den Umweg des Strahls durch das Glas herausrechnet. Der optische Umkehrpunkt liegt nicht dort, wo das Prisma über dem Messpunkt sitzt, deshalb misst das Instrument ohne Korrektur zu lang. Die Konstante gehört zum Prisma und ist im Gerät zu hinterlegen.
Jede Distanz ist um denselben Betrag falsch, oft um wenige Zentimeter. Der Fehler fällt nicht als Streuung auf, sondern verschiebt die gesamte Aufnahme systematisch. Prüfen Sie den Wert deshalb bei jedem Prismenwechsel, nicht nur beim ersten Einrichten.
Weil zwei Skalen im Umlauf sind. Leica gibt die Konstante auf einer eigenen Skala an, andere Hersteller nennen zusätzlich den absoluten Offset. Zwischen beiden liegen 34,4 Millimeter, ein Offset von −16,9 entspricht bei Leica also +17,5. Massgeblich ist der Wert, der zu Ihrem Instrument gehört.
Das Rundprisma zielt genauer an und reicht weiter, muss aber zum Instrument gedreht werden. Das 360-Grad-Prisma reflektiert aus jeder Richtung und passt deshalb zur Absteckung mit einer Robotikstation, bei der eine Person den Lotstab führt. Wo Millimeter zählen, etwa in der Kontrollmessung, bleibt das Rundprisma die genauere Wahl.
Ein Prisma mit kleinerem Durchmesser, typisch 12,7 bis 25,4 Millimeter. Es passt an Stellen, an denen ein Rundprisma keinen Platz findet: an Fassaden, an Gleisen, in Schächten. Reichweite und Anzielgenauigkeit liegen unter denen eines Rundprismas, dafür bleibt der Punkt dauerhaft am Bauwerk.
ATR arbeitet mit Prismen, nicht mit beliebigen Oberflächen. Wie weit die Erfassung reicht, hängt vom Prisma ab: Das GRZ101 kommt auf rund 350 m, das MPR122 auf 600 m und mit ATRplus auf 1000 m. Die Werte gelten instrumentenabhängig und sinken bei Regen, Staub und Gegenlicht.
Mechanisch ja, sofern die Aufnahme passt, etwa der Leica-Steckzapfen oder ein 5/8-Zoll-Gewinde. Entscheidend ist die Konstante: Sie muss auf der Skala Ihres Instruments eingegeben werden. Seriöse Hersteller geben beide Werte an, den absoluten Offset und den Leica-Wert.
Unsicher, welches Prisma an Ihre Station gehört?
Sagen Sie uns, mit welchem Instrument Sie messen und ob Sie abstecken oder überwachen. Wir empfehlen Prisma, Halter und die dazugehörige Konstante.
