Die richtige Messlatte für Nivellier und Baulaser
Das Instrument liefert die waagrechte Ebene, die Latte liefert die Zahl. Ohne sie bleibt jedes Nivellier und jeder Rotationslaser eine Linie ohne Mass. Welche Latte die richtige ist, entscheidet sich an drei Fragen: Lesen Sie durch ein Fernrohr oder mit einem Laserempfänger ab, wie hoch müssen Sie kommen, und beginnt die Teilung am Fusspunkt oder an der Laserebene?
Zuletzt aktualisiert:
- bis 5 mNutzhöhe der Nivelliermesslatten
- 2 Lattentypenfür Nivellier und für Rotationslaser
- MillimeterTeilung, teils beidseitig ablesbar
Was die Latte im Nivellement leistet
Ein Automatiknivellier hält seine Ziellinie waagrecht, auch wenn das Gerät leicht schief steht. Diese Linie schneidet die Latte an einer bestimmten Stelle, und genau dort lesen Sie ab. Der Zahlenwert allein sagt noch nichts, erst der Vergleich zweier Ablesungen ergibt eine Höhe.
Sie stellen die Latte zuerst auf den bekannten Punkt und lesen ab, das ist der Rückblick. Dann wandert die Latte auf den neuen Punkt, das ist der Vorblick. Die Differenz aus Rückblick minus Vorblick ist der Höhenunterschied zwischen beiden Punkten.
Der Ablauf in drei Schritten
- RückblickAblesung auf dem bekannten Höhenpunkt.
- VorblickAblesung auf dem Punkt, dessen Höhe Sie suchen.
- DifferenzRückblick minus Vorblick ergibt den Höhenunterschied.
Nivelliermesslatte oder Lasermesslatte
Die beiden Lattentypen unterscheiden sich darin, wer sie abliest. Bei der Nivelliermesslatte tut das ein Mensch durch das Fernrohr des Nivelliers. Bei der Lasermesslatte übernimmt ein Empfänger die Arbeit: Er wird an der Latte geklemmt, findet die Laserebene und meldet, wo sie liegt. Draussen bei Tageslicht ist das der einzige Weg, weil der Strahl für das Auge längst verschwunden ist.
| Latte | Abgelesen mit | Typischer Einsatz | Stärke |
|---|---|---|---|
| Messlatte 0 unten | Nivellier | Höhenübertragung, Aufnahme | Null am Fusspunkt, bis 5 m |
| Messlatte doppelseitig | Nivellier | Wechselnde Standpunkte | Von beiden Seiten ablesbar |
| Laser Messlatte | Empfänger | Aushub- und Höhenkontrolle | Auf die Laserebene bezogen |
| Stachel-Latte | Empfänger | Deckenschalung justieren | Hängt am Schalungsbalken |
Die Stachel-Latte von Nestle trägt zwei laserbeschriftete Masse, 100 cm und 77,3 cm. Genaue Nutzhöhen, Gewichte und Masse stehen in den technischen Daten der jeweiligen Latte.
Teilung und Nullpunkt
Klassische Nivellierlatten tragen auf der Vorderseite eine E-Teilung: abwechselnd rot und weiss lackierte Zentimeterfelder, deren Form auch auf Distanz noch eindeutig bleibt. Die beiden Nivelliermesslatten in unserem Sortiment sind in Millimeter geteilt und lassen sich ohne Umrechnen ablesen.

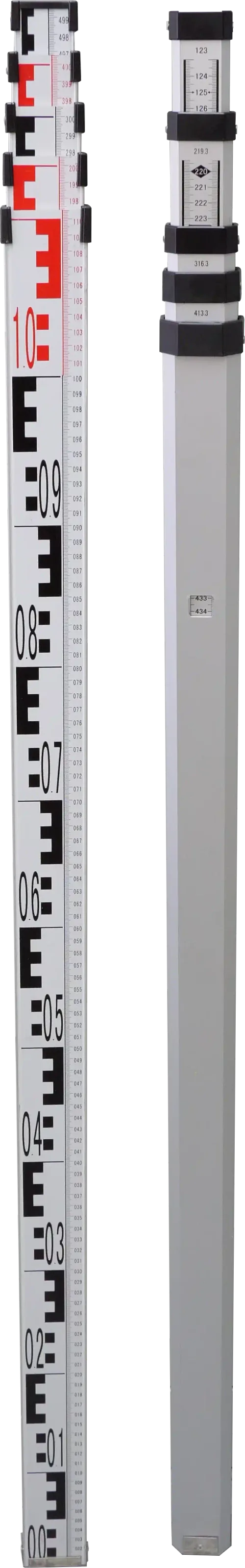

Wichtiger als die Teilungsart ist der Nullpunkt. Bei der Nivelliermesslatte 0 unten beginnt die Skala am Fusspunkt, die abgelesene Zahl ist die Höhe über dem Boden. Bei der doppelseitigen Latte liegt dieselbe Millimeterteilung auf beiden Seiten, die Latte muss beim Standpunktwechsel nicht gedreht werden.
Worauf Sie beim Kauf achten
- Nutzhöhe5 m für das Nivellement, 2,60 m für die Laserkontrolle.
- NullpunktBeginnt die Teilung unten oder an der Laserebene?
- AblesbarkeitEinseitig oder beidseitig bedruckt.
- GewichtRund 1,7 kg lassen sich über eine lange Messreihe ruhig halten.
Senkrecht stehen, ruhig bleiben
Eine geneigte Latte liest zu gross ab, und zwar immer in dieselbe Richtung. Der Fehler wächst mit der Ablesehöhe und fällt bei kurzen Zielweiten nicht auf, bei langen dagegen deutlich. Zwei Hilfsmittel nehmen ihn heraus.
Teller unten, Halterung in der Mitte

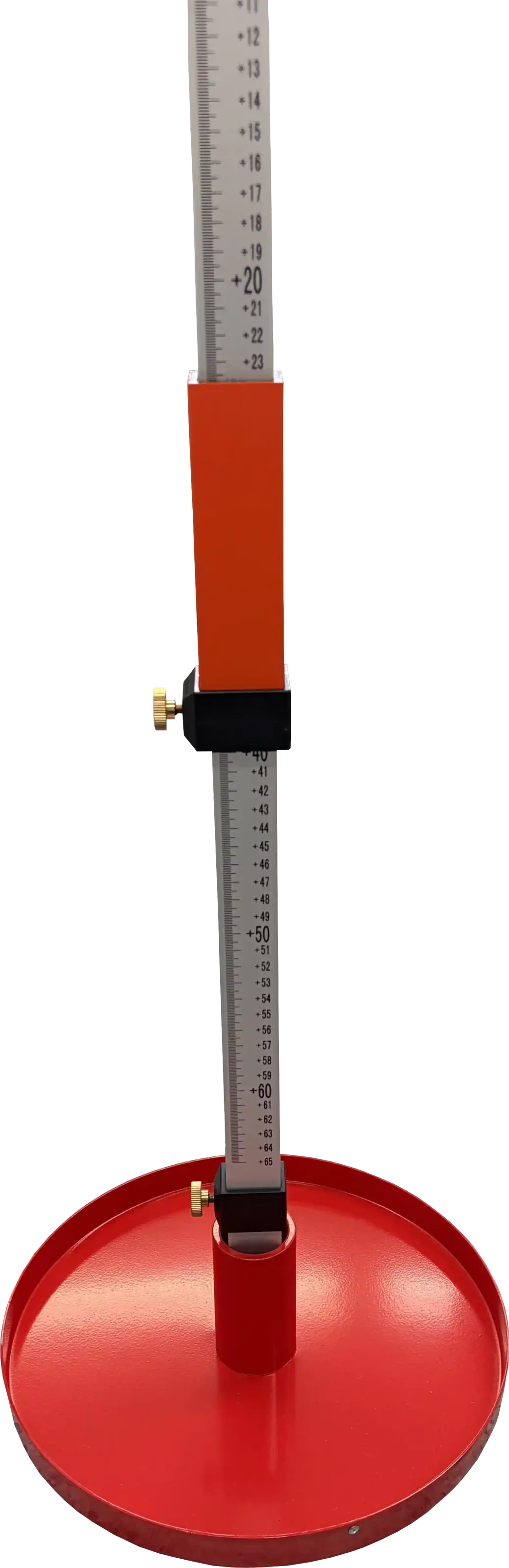

Der Messlatten-Teller gibt der Latte auf weichem oder unebenem Untergrund eine feste Auflage. Eine Lattenhalterung klemmt den Laserempfänger auf der gefundenen Höhe fest, damit sie beim Anreissen nicht verrutscht. Die Halterung für die Leica Rod Eye Empfänger bringt zusätzlich eine Dosenlibelle mit.
Lattenhalterungen für Leica Rod Eye und ANDROTEC Metor führen wir im Zubehör für Empfänger. Zu den Lattenhalterungen.
Warum ZETECH
Latte und Gerät aus einer Hand
Nivellier, Laser, Empfänger und Latte kommen aufeinander abgestimmt.
Auch für die Deckenschalung
Die Stachel-Latte hängt am Schalungsbalken, die Höhe kontrollieren Sie vom Boden aus.
Nutzhöhen 2,60 m und 5 m
Die kurze Latte für die Höhenkontrolle am Empfänger, die lange für Nivellement und Geländeaufnahme.
Versand ab Lager
Was am Lager ist, geht direkt raus. Lieferung in 2 bis 4 Arbeitstagen.
Latte, Teller und Halter
Nivellier- und Lasermesslatten, dazu Standteller und Lattenhalterungen.
Beratung aus Luzern
Persönliche Ansprechpartner statt anonymer Hotline.
Häufige Fragen
In der Praxis werden die Begriffe gleichbedeutend verwendet. Die Nivelliermesslatte wird durch das Fernrohr eines Nivelliers abgelesen, die Lasermesslatte über einen Empfänger, der die Ebene eines Rotationslasers findet. Der Unterschied liegt nicht im Namen, sondern darin, worauf sich die Teilung bezieht.
Sie stellen die Latte lotrecht auf den bekannten Punkt und lesen den Wert ab, an dem die Ziellinie die Latte schneidet. Das ist der Rückblick. Dieselbe Ablesung auf dem neuen Punkt ist der Vorblick. Rückblick minus Vorblick ergibt den Höhenunterschied: ein positiver Wert bedeutet, dass das Gelände ansteigt.
Die E-Teilung ist das rot-weisse Muster auf der Vorderseite klassischer Nivellierlatten. Je Dezimeter steht ein liegendes E, dessen Balken je einen Zentimeter breit sind. Die Form bleibt auch dann eindeutig, wenn die Latte im Fernrohr klein wird. Unsere Nivelliermesslatten tragen stattdessen eine durchgehende Millimeterteilung.
Für Nivellement und Geländeaufnahme sind 5 m Nutzhöhe der übliche Standard und decken Hoch- wie Tiefbau ab. Für die Höhenkontrolle gegenüber einer Laserebene genügen 2,60 m, weil der Empfänger die Ebene ohnehin auf Arbeitshöhe sucht.
Die Lattenhalterungen aus unserem Sortiment klemmen sowohl auf der Nivelliermesslatte als auch auf der Laser-Messlatte. Sinnvoll ist die Kombination trotzdem nur bedingt: Die Nivelliermesslatte ist auf die Ablesung durch das Fernrohr ausgelegt, die Lasermesslatte auf die Höhe gegenüber der Laserebene.
Über eine Dosenlibelle. Sie sitzt entweder an der Latte selbst oder an der Lattenhalterung des Empfängers. Auf weichem Boden gehört zusätzlich ein Messlatten-Teller unter den Fusspunkt, sonst sackt die Latte während der Messreihe ein.
