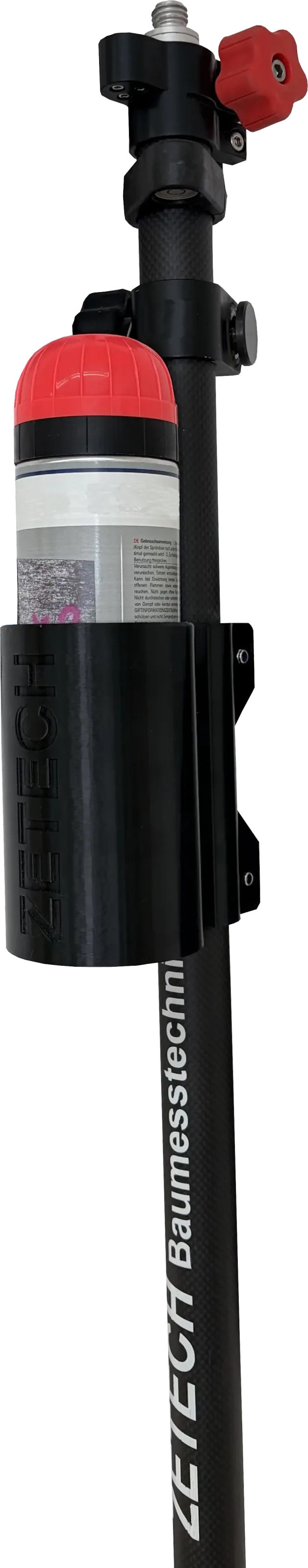

Z Cup

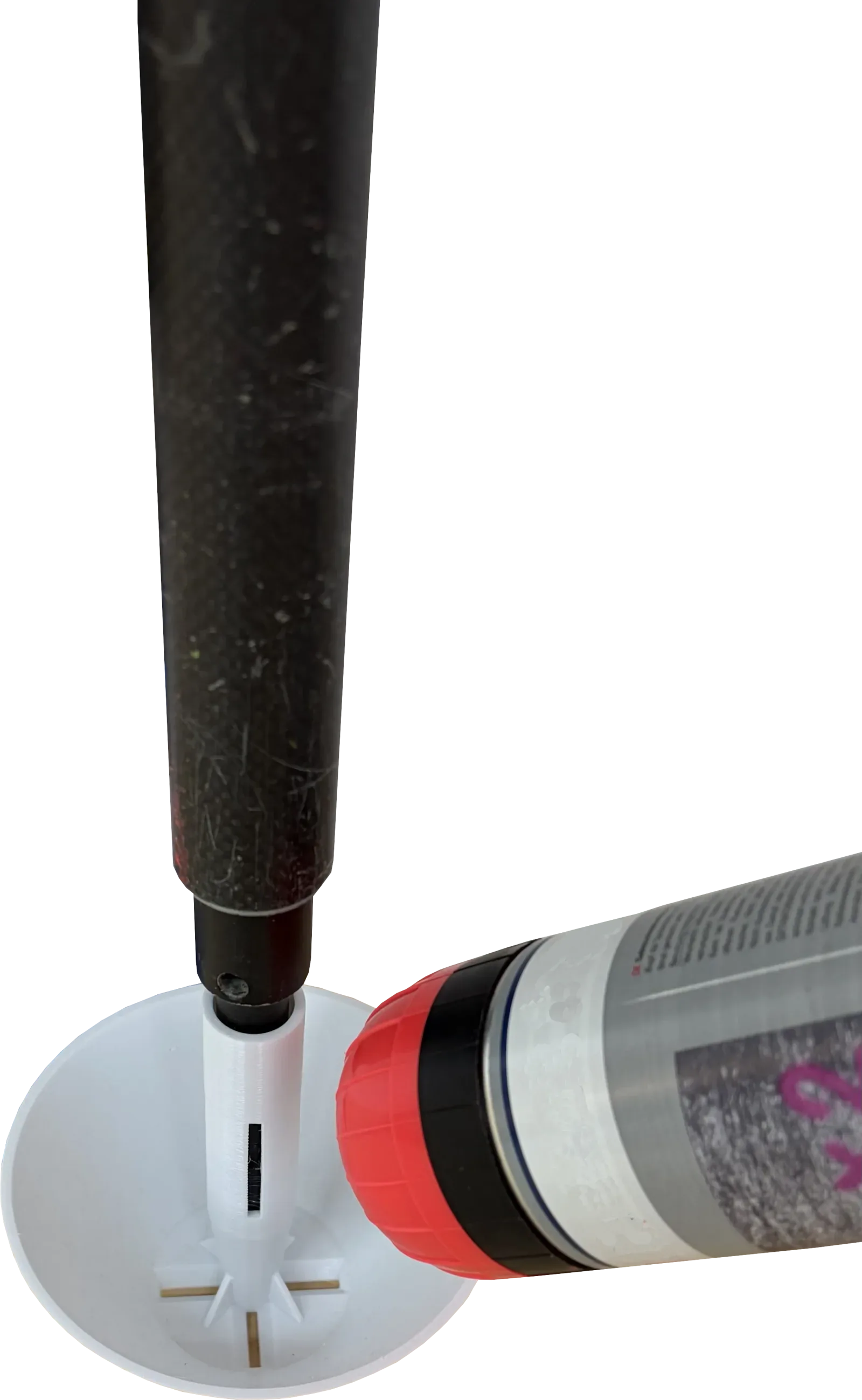

Z Point
Dreistern Bodenunterlage 50 cm
GST4
Zubehör für GNSS-Antennen richtig wählen
Eine GNSS-Antenne misst ihre eigene Position, nicht die des Punktes am Boden. Dazwischen liegt der Lotstab. Seine Länge, seine Neigung und der Wert, der davon im Feldrechner steht, bestimmen, wie gut die Koordinate wird. Bei GNSS fällt ein Fehler an dieser Stelle nicht auf, weil es keine zweite Beobachtung gibt, die widerspricht.
Zuletzt aktualisiert:
- 700 gGewicht des GLS30 Fiberkarbon-Lotstabs
- 35 mm bei 1 GradLagefehler bei 2 m Antennenhöhe
- GEB334Ein Akku für iCG160 und iCB-Tachymeter
Warum GNSS-Zubehör eigene Regeln hat
Bei einer tachymetrischen Messung hält eine zweite Beobachtung von einem anderen Standpunkt den Fehler auf. Bei GNSS gibt es diese Kontrolle nicht: Was die Antenne empfängt, wird über den Lotstab nach unten gerechnet und ist die Koordinate.
Damit verschiebt sich das Gewicht. Nicht die Antenne entscheidet über die Qualität der Absteckung, sondern das, was zwischen Antenne und Bodenpunkt steht. Ein Lotstab mit unklarer Höhe, eine verstellte Klemmung oder ein schief gehaltener Stab erzeugen Abweichungen, die die Antenne selbst nie melden würde.
Die Antennenhöhe geht eins zu eins in die Höhe ein
Der Lotstab bringt die Antenne über den Punkt und liefert zugleich die Höhe, mit der zurückgerechnet wird. Ist im Feldrechner 2,00 Meter eingetragen und steht der Stab auf 1,80 Meter, sind alle Höhen um 20 Zentimeter falsch. Die Lage bleibt richtig, was den Fehler besonders unangenehm macht: Die Absteckung sieht im Grundriss völlig plausibel aus.
Deshalb sind Stäbe mit definierten Rastpunkten den stufenlos verstellbaren vorzuziehen. Der GLS30 Baulotstab rastet über einen Druckverschluss bei 1,80 und 2,00 Metern ein, zwei Höhen, die sich merken und kontrollieren lassen. Seine minimale Länge liegt bei 1,36 Metern, das Gewicht bei 700 Gramm.
Drei Kontrollen vor dem ersten Punkt
- Stablänge prüfenRastpunkt am Stab gegen den Wert im Feldrechner, jeden Morgen einmal.
- Antennentyp wählenDer Offset vom Anschluss zum Phasenzentrum steckt in der Antennendefinition, nicht im Stab.
- Kontrollpunkt messenEin bekannter Punkt am Tagesanfang deckt Höhenfehler auf, bevor sie hundert Punkte betreffen.
Neigung und Neigungskompensation
Der Lagefehler durch einen schiefen Stab ist derselbe wie beim Tachymeter: Antennenhöhe mal Sinus des Neigungswinkels. Bei 2,00 Metern verschiebt ein Grad Neigung den Punkt um rund 35 Millimeter. Ohne Stütze ist das im Baustellenalltag schnell erreicht, besonders bei Wind oder auf abschüssigem Gelände.
Zwei Wege führen daran vorbei. Der mechanische: die ZETECH Zweibeinstrebe kurz hält den Stab senkrecht, während Sie am Tablet arbeiten. Der elektronische: Antennen wie die Leica iCON iCG70T und die Leica iCON iCG160 mit Neigungsoption messen ihre Neigung selbst und rechnen sie heraus, sodass der Stab nicht mehr lotrecht stehen muss.
Die Sternfusssäule für die Pause zwischendurch
Die klappbare Sternfusssäule stellt Lotstab und Tablet ab, ohne dass die Antenne auf den Boden gelegt wird. Auf unebenem Untergrund ist sie der Unterschied zwischen einem sicher stehenden Stab und einem, der beim nächsten Schritt umfällt.
Energie und Transport teilen sich Antenne und Station
Ein grosser Teil des GNSS-Zubehörs ist nicht GNSS-spezifisch. Akkus, Ladegeräte, Behälter und Tragesysteme sind über die Baureihen hinweg dieselben, was die Ersatzteilhaltung spürbar vereinfacht.
| Artikel | Gruppe | Wofür | Besonderheit |
|---|---|---|---|
| GLS30 Baulotstab | Lotstab | Antenne über den Punkt bringen | 700 g, Raster bei 1,8 und 2,0 m |
| CTC11 | Koffer | Antenne und Tablet zusammen | Für iCG70 mit CC80, CC170 oder CC200 |
| GEB334 | Akku | iCG160 und iCB-Tachymeter | 10,8 V / 3,45 Ah, für Antenne iCG160 und iCB50/iCB70 |
| GKL341 4-fach Ladestation | Ladegerät | Vier Akkus über Nacht | Deckt GEB211 bis GEB364 ab |
| CRP1 Baulotstab | Lotstab | Antenne oder Prisma | Carbon, zwei 5/8-Zoll-Gewinde |
| GVP716 | Rucksack | Grosse GNSS- und TPS-Behälter | Beide Hände frei im Gelände |
Der GEB334 ist der einzige Akku im Sortiment, den sich die GNSS-Antenne iCG160 und die iCB-Tachymeter teilen. Wer beides einsetzt, kommt mit einem Akkutyp und einem Satz Reserven aus. Die iCG70 hat einen eigenen Akku mit 11,1 V und 2,8 Ah.
Was den Stab und die Antenne am Leben hält
Carbon ist steif und leicht, verzeiht aber keine Quetschung. Ein Stab, der in der Fahrzeugtür eingeklemmt wurde, sieht heil aus und bricht Wochen später unter Last. Die Schutzhülse ZSH Schutzhülse aus Aluminium schiebt sich über den gefährdeten Bereich und nimmt den Druck auf.
Am unteren Ende entscheidet die Spitze über die Wiederholbarkeit. Auf weichem Boden verhindert eine flache Spitze oder die Sandplatte das Einsinken; wo der Stab einsinkt, wandert die Höhe, ohne dass es jemand bemerkt.
Welche Antenne zu welcher Genauigkeit und Initialisierungszeit gehört, steht im GNSS-Ratgeber. Zu den GNSS-Antennen.
Warum ZETECH
Leica Partner seit 2003
Erfahrung mit iCON GNSS-Antennen und dem Zubehör, das dazugehört.
Zertifizierte Servicewerkstatt
Von Leica zertifiziert für Wartung und Reparatur.
Lotstab, Zweibein und Bodenstern
Was die Antenne lotrecht und ruhig hält, vom Fibercarbon-Stab bis zur Unterlage für glatte Böden.
Ein Ersatzteillager statt zwei
Akkus, Ladegeräte und Behälter sind für Antenne und Station dieselben.
Versand ab Lager
Was am Lager ist, geht direkt raus. Lieferung in 2 bis 4 Arbeitstagen.
Beratung aus Luzern
Persönliche Ansprechpartner statt anonymer Hotline.
Häufige Fragen
Ein Stab mit 5/8-Zoll-Gewinde und definierten Rastpunkten. Der GLS30 aus Fiberkarbon wiegt 700 Gramm, ist zwischen 1,36 und 2,00 Metern verstellbar und rastet bei 1,80 und 2,00 Metern ein. Der Carbonstab CRP1 nimmt wahlweise Antenne oder Prisma auf.
In fast allen Fällen stimmt die eingetragene Antennenhöhe nicht mit der tatsächlichen Stablänge überein. Der Fehler geht eins zu eins in jede Höhe ein und lässt die Lage unberührt, deshalb fällt er im Grundriss nicht auf. Stablänge und Feldrechnerwert einmal täglich gegeneinander prüfen.
Genau wie beim Tachymeter: Antennenhöhe mal Sinus des Neigungswinkels. Bei 2,00 Metern sind das rund 35 Millimeter je Grad. Antennen mit Neigungskompensation wie die iCG70T oder die iCG160 mit Neigungsoption rechnen die Neigung heraus, alle anderen brauchen eine eingespielte Libelle oder ein Zweibein.
Nein. Die Ladegeräte GKL311 und GKL341 decken die GEB-Akkus von Totalstation, GNSS-Antenne und Piper Kanalbaulaser gemeinsam ab. Der GEB334 passt in die Antenne iCG160 und in die Tachymeter iCB50 und iCB70. Die iCG70 hat einen eigenen Akku mit 11,1 V und 2,8 Ah.
Eine klappbare Standsäule, die Lotstab und Tablet abstellt, ohne die Antenne auf den Boden zu legen. Sie gibt auf unebenem Untergrund sicheren Halt, wenn Sie am Feldrechner arbeiten oder die Hände für anderes brauchen.
Mit der Aluminium-Schutzhülse ZSH. Sie wird nach dem Reinigen von unten aufgeschoben und verhindert Quetschungen der Carbonstruktur. Ein gequetschter Carbonstab sieht unbeschädigt aus und bricht später unter Last.
Ja, der CTC11. Er nimmt eine iCG70 GNSS-Antenne zusammen mit einem Tablet CC80, CC170 oder CC200 auf. Formgefräste Einlagen halten beides an seinem Platz.
Grösstenteils ja. Lotstäbe mit 5/8-Zoll-Gewinde, Spitzen, Zweibeinstreben, Behälter und Tragesysteme sind gemeinsam nutzbar. Unterschiedlich sind die Aufnahme oben am Stab und, je nach Baureihe, der Akku.
GNSS-Ausrüstung ergänzen?
Sagen Sie uns, welche Antenne und welchen Feldrechner Sie einsetzen. Wir stellen Lotstab, Akku und Transportlösung passend zusammen und prüfen, was Sie bereits haben.
