Zubehör für den Leica DISTO richtig einsetzen
Ein Laserdistanzmessgerät misst auf einen Millimeter genau, solange genug Licht zurückkommt und der Strahl dorthin zeigt, wo er soll. Beides ist auf der Baustelle nicht selbstverständlich. Zieltafeln sichern den Rückreflex, Stativ und Adapter sichern die Richtung. Alles Weitere schützt das Gerät auf dem Weg dahin.
Zuletzt aktualisiert:
- Glas und SpiegelWo ohne Zieltafel nichts zurückkommt
- 87 mm auf 50 mVersatz bei nur 0,1 Grad Anzielfehler
- 2D und 3DDST 360 X erweitert den DISTO X6
Warum eine Zieltafel den Unterschied macht
Ein DISTO misst gegen die diffuse Rückstreuung der Zielfläche. Heller Putz gibt viel Licht zurück, dunkler nasser Beton wenig, und eine Glasscheibe fast nichts: Der Strahl geht hindurch oder wird spiegelnd zur Seite geworfen. In beiden Fällen misst das Gerät entweder gar nicht oder auf eine Fläche dahinter, ohne dass es das meldet.
Die Zieltafel schafft an dieser Stelle eine definierte Fläche. Sie wird an den Zielpunkt gehalten oder gestellt und wirft den Strahl gebündelt zurück. Damit werden Messungen auf grosse Distanz stabiler, Messungen auf Glas überhaupt erst möglich, und dunkle Flächen verlieren ihren Schrecken.
Welche Tafel für welchen Fall

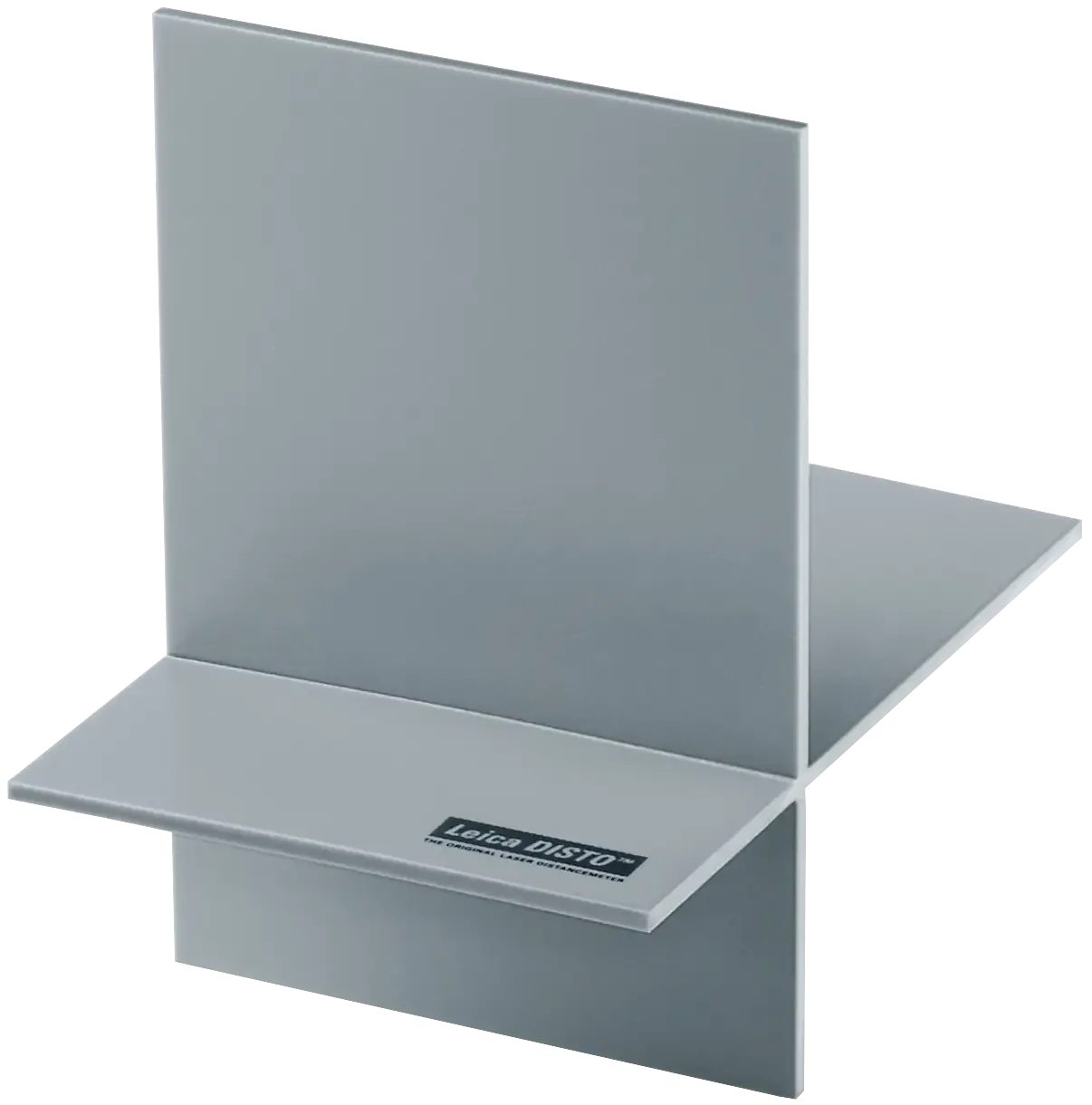

- GZM27Steckbare Zieltafel für Ecken und Kanten. Gibt dem Laserpunkt eine klare Fläche, wo sonst nur eine Kante wäre.

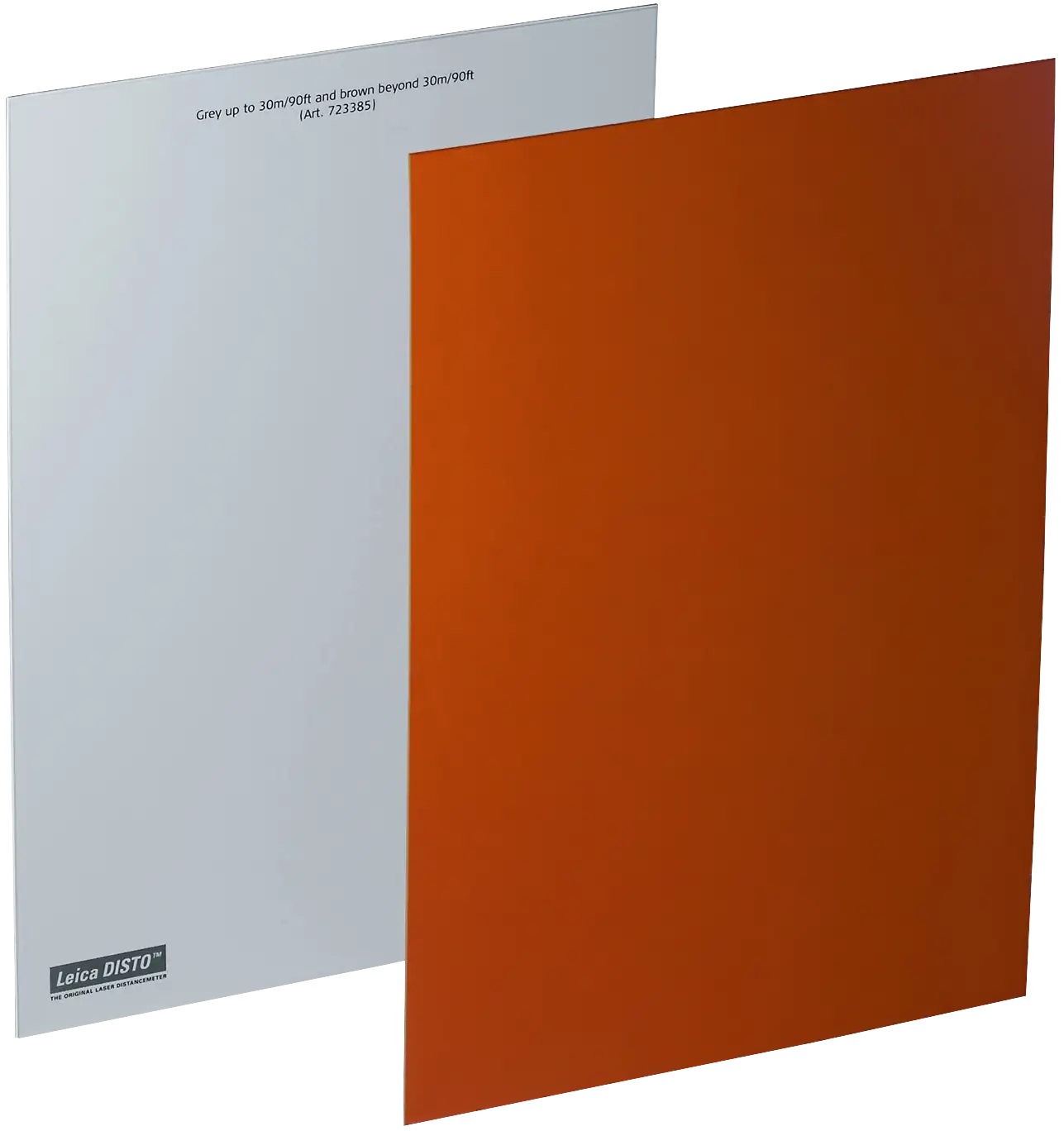

- GZM26Reflexionsfläche für Distanz. Wirft den Strahl gebündelt zurück und hält die Messung auf Entfernung genau.
- Zieltafel Rot und GrünSichtbarkeitshilfe für die Laserlinie eines Leica Lino. Hebt die Linie im Tageslicht ab, statt den Rückreflex zu verstärken.
Auf Distanz entscheidet der Anzielwinkel
Die angegebene Messgenauigkeit eines DISTO bezieht sich auf die Distanz, nicht auf die Richtung. Wer aus der Hand misst, zielt jedoch nie exakt: Ein Zehntelgrad Abweichung verschiebt den Zielpunkt auf 50 Metern um 87 Millimeter, ein ganzes Grad um 87 Zentimeter. Bei der Distanz zu einer Wand fällt das kaum auf, beim Anzielen einer Kante oder eines Punktes entscheidet es über das Ergebnis.

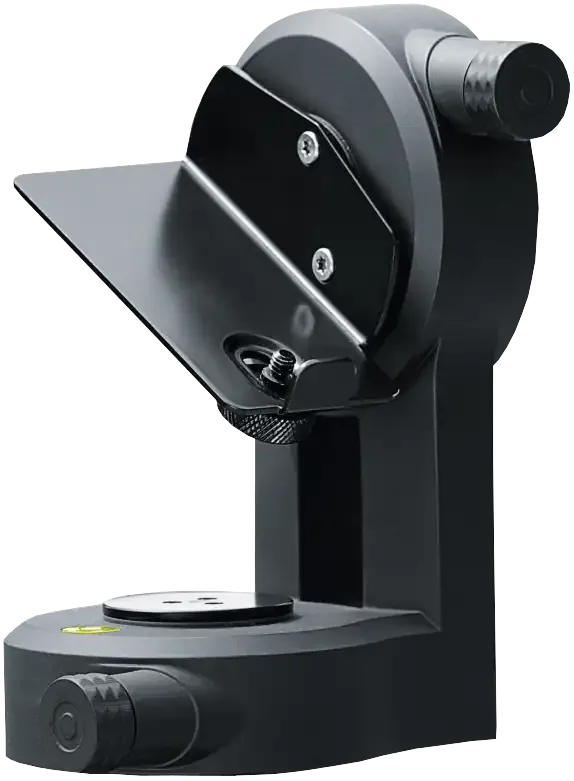

Deshalb gehört für alles, was über den einfachen Wandabstand hinausgeht, ein Stativ dazu. Die Tischstative TRI75, TRI105 und TRI120 halten das Gerät ruhig, der Stativadapter FTA360 erlaubt zusätzlich die freie Drehung um 360 Grad, ohne die Position zu verlieren.
| Artikel | Typ | Wofür | Besonderheit |
|---|---|---|---|
| DST 360 X | Adapter | 2D- und 3D-Punktmessung | Macht aus dem DISTO X6 eine Station |
| FTA360 | Stativadapter | Freies Ausrichten am Stativ | 360-Grad-Drehung, für D5, X3 und X4 |
| TPD 100 Set | Set | Höhen- und Neigungsmessung | Für DISTO mit Zielsucher, z. B. D5, X4, X6 |
| GZM26 | Zieltafel | Grosse Distanzen, dunkle Flächen | Gebündelter Rückreflex |
| GZM27 | Zieltafel | Ecken und Kanten | Steckbar, 147 × 98 mm |
| Metabox | Koffer | Gerät und Zubehör zusammen | Platz für Ladegerät und Halterungen |
| Fallschutz | Schutz | Absturzsicherung für Linienlaser | Für Lino L6R, L6G und L4P1 |
Gerechnet als Distanz mal Tangens des Winkels. Auf 10 Metern verschiebt ein Zehntelgrad den Punkt um 17 Millimeter, auf 100 Metern um 175 Millimeter.
Vom Distanzmessgerät zur kleinen Station

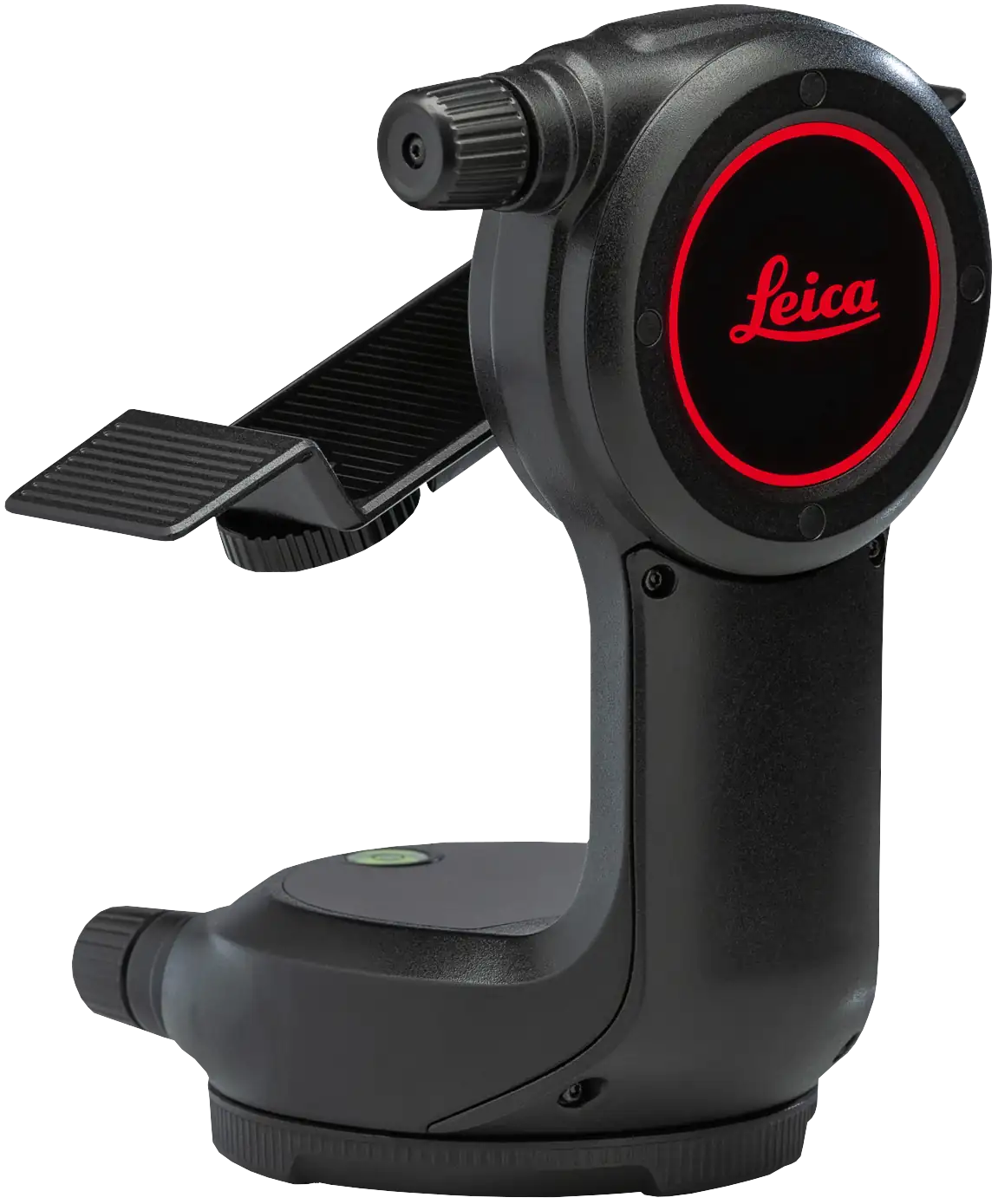

Der Adapter DST 360 X dreht einen Leica DISTO X6 voll um seine Achse und misst die Drehung mit. Aus einzelnen Distanzen werden damit Punkte in zwei und drei Dimensionen: Flächen lassen sich aufnehmen, Punkte in einem lokalen System bestimmen und Aufmasse erstellen, ohne dass eine Totalstation aufgebaut wird.
Für den Innenausbau, das Aufmass im Bestand und die Kontrolle einzelner Bauteile ist das oft der schnellere Weg. Wo Koordinaten in ein übergeordnetes Netz gehören, bleibt die Totalstation das richtige Werkzeug.
Zieltafel bei indirekten Messungen mitdenken
Bei Pythagoras- und Neigungsfunktionen werden zwei oder drei Einzelmessungen verrechnet. Ein schwacher Rückreflex bei einer davon verfälscht das Endergebnis, ohne dass der Zwischenwert auffällt. Auf Glas, dunklen und nassen Flächen gehört deshalb eine Zieltafel an jeden der beteiligten Punkte.
Schutz und Transport

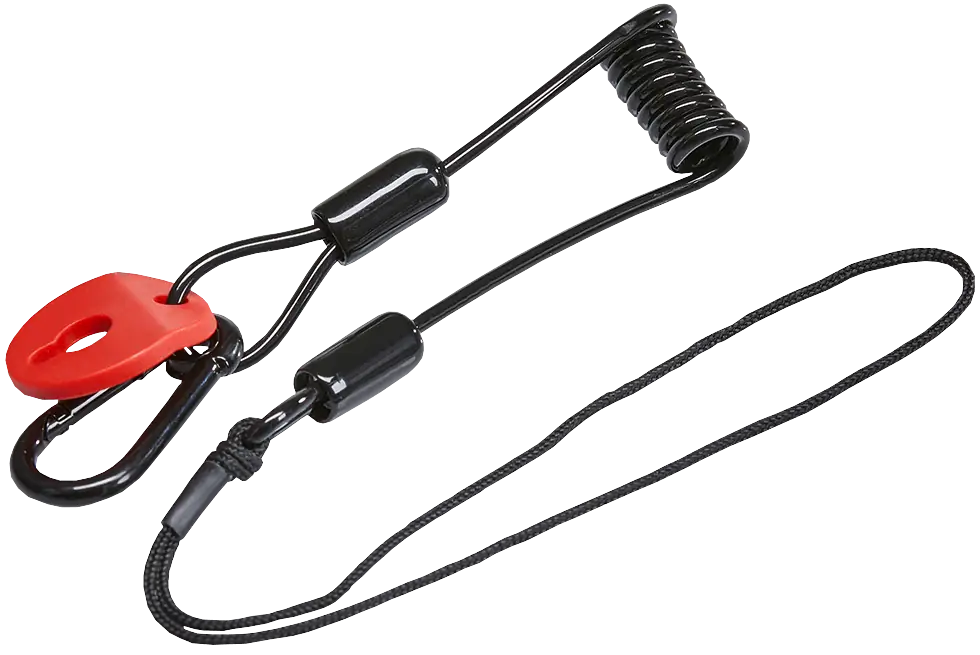

Ein DISTO wandert zwischen Werkzeugkasten, Jackentasche und Gerüst. Der Koffer hält Gerät, Ladegerät, Kabel und Halterungen zusammen und schützt sie beim Transport. Der Fallschutz im Sortiment gehört nicht zum DISTO: Er sichert die Linienlaser Leica Lino L6R, L6G und L4P1 gegen Absturz.
Ein ausgefallenes Distanzmessgerät fehlt meist genau dann, wenn gemessen werden muss. Der Koffer amortisiert sich beim ersten vermiedenen Transportschaden.
Welches DISTO Modell zu welcher Reichweite und welchem Funktionsumfang gehört, klärt der Ratgeber zu den Distanzmessgeräten. Zu den Distanzmessgeräten.
Warum ZETECH
Leica Partner seit 2003
DISTO Geräte und ihr Zubehör aus einer Hand, inklusive Kompatibilitätsprüfung.
Zertifizierte Servicewerkstatt
Von Leica zertifiziert für Wartung und Reparatur.
Kalibrierung mit Zertifikat
Prüfung und Justierung mit nachvollziehbarem Kalibrierzertifikat.
Auch für ältere Modelle
Der Stativadapter FTA360 passt auch an die älteren D510 und D810.
Versand ab Lager
Was am Lager ist, geht direkt raus. Lieferung in 2 bis 4 Arbeitstagen.
Beratung aus Luzern
Persönliche Ansprechpartner statt anonymer Hotline.
Häufige Fragen
Sie schafft eine definierte Rückstrahlfläche dort, wo das Ziel zu dunkel, zu weit weg oder spiegelnd ist. Auf Glas geht der Strahl ohne Tafel hindurch oder wird zur Seite geworfen, auf dunklem nassem Beton kommt zu wenig Licht zurück. Beides meldet das Gerät nicht als Fehler.
Die GZM27 ist eine steckbare Zieltafel von 147 × 98 mm, die an Ecken und Kanten befestigt wird. Sie gibt dem Laserpunkt dort eine Fläche, wo sonst nur eine Kante wäre. Die GZM26 trägt eine Reflexionsfläche, die den Strahl gebündelt zurückwirft, und ist für grosse Distanzen und schwach reflektierende Ziele die richtige Wahl.
Nicht zuverlässig. Der Strahl wird an der Scheibe teils gespiegelt, teils durchgelassen, und das Gerät misst auf ein Ziel dahinter, ohne das anzuzeigen. Mit einer Zieltafel an der Scheibe entsteht eine eindeutige Zielfläche.
Weil die Richtung aus der Hand nicht stabil ist. Ein Zehntelgrad Abweichung verschiebt den Zielpunkt auf 50 Metern um 87 Millimeter. Für Distanzen zu einer Wand ist das unerheblich, für Punkte, Kanten und indirekte Messungen entscheidend.
Er dreht einen DISTO X6 voll um seine Achse und misst die Drehung mit. Damit werden aus einzelnen Distanzen Punkte in 2D und 3D. Für Aufmass und Innenausbau ersetzt das oft den Aufbau einer Totalstation. Er arbeitet auch mit DISTO D510 und D810.
Die Tischstative TRI75, TRI105 und TRI120 decken die üblichen Arbeitshöhen ab. Der Stativadapter FTA360 kommt dazu, wenn das Gerät am Stativ frei um 360 Grad gedreht werden soll, ohne die Position zu verlieren.

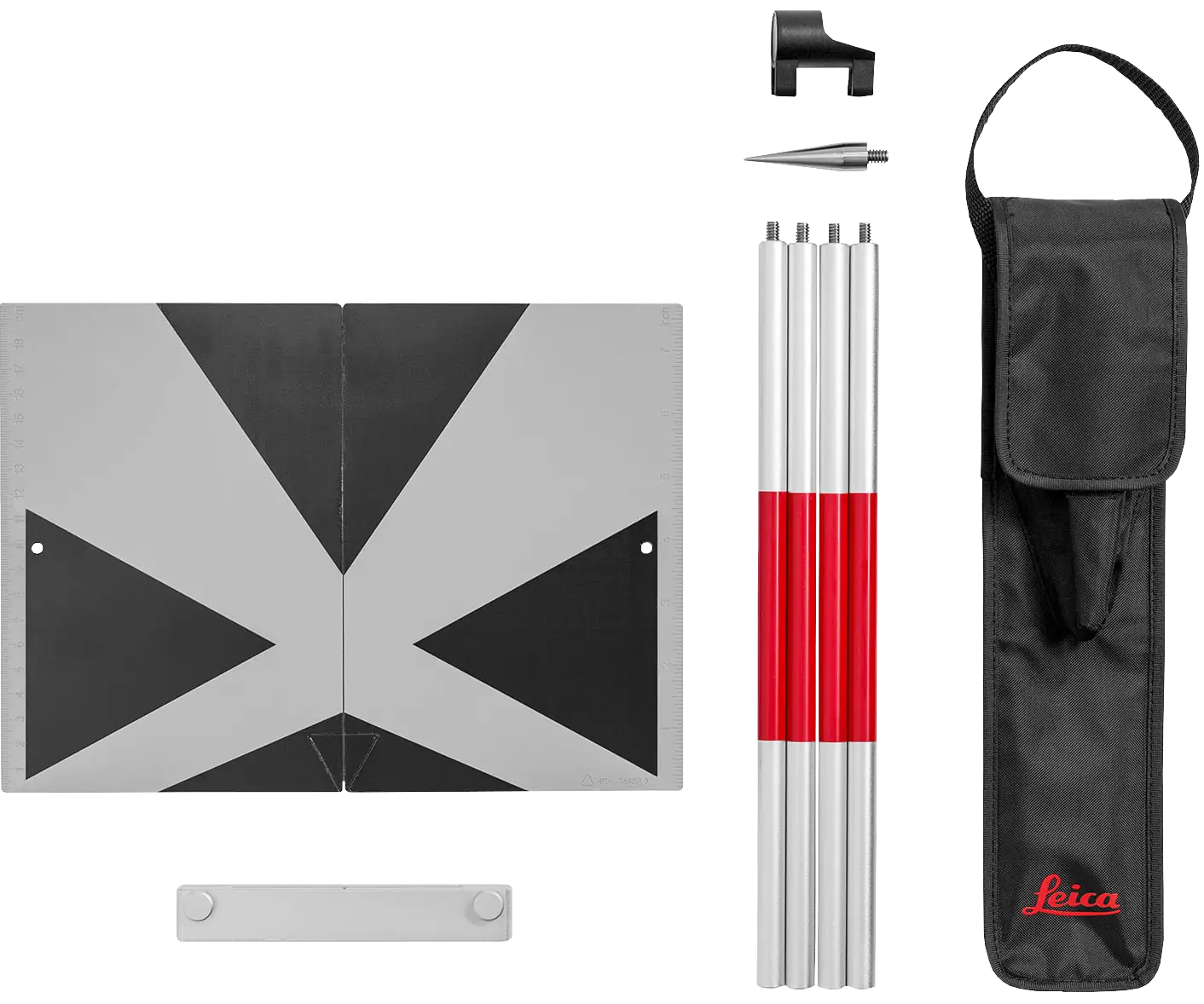

Für Messungen anhand von Bodenmarkierungen mit einem Leica DISTO mit digitalem Zielsucher, etwa dem D5, X4 oder X6. Zieltafel, Stange und Libelle decken den Bereich von der einfachen Höhenübertragung bis zu einfachen Vermessungsaufgaben ab.
Der Fallschutz im Sortiment ist für die Linienlaser Leica Lino L6R, L6G und L4P1 bestimmt und sichert sie bei der Arbeit in der Höhe gegen Absturz. Den DISTO schützt bei Transport und Lagerung der Koffer, der auch Ladegerät, Kabel und Halterungen aufnimmt.
Zieltafel, Stativ oder Adapter gesucht?
Nennen Sie uns Ihr DISTO Modell und die Fläche, auf die Sie messen. Wir sagen Ihnen, welche Zieltafel den Rückreflex sichert und welcher Adapter zu Ihrem Gerät passt.
