Reflexzielmarken und Zielplatten richtig wählen
Nicht jeder Messpunkt verträgt ein Prisma. An einer Fassade, in einem Aufzugsschacht oder unter einer Brückenkappe bleibt kein Platz für Halter und Lotstab, und der Punkt soll trotzdem über Jahre stehen. Dort arbeitet die Reflexzielmarke: aufgeklebt, flach, unauffällig. Drei Grössen entscheiden über das Ergebnis: die der Marke, die der Distanz und die des Anpeilwinkels.
Zuletzt aktualisiert:
- 21 bis 220 mmMarkengrössen im Sortiment
- 50 bis 500 mReichweite je nach Markengrösse
- max. 20 GradAnpeilwinkel für 1 bis 2 mm
Wann eine Zielmarke, wann ein Prisma
Ein Prisma misst genauer und reicht weiter. Es braucht dafür aber einen Halter, einen Stab oder einen Bolzen und kostet ein Vielfaches. Die Reflexzielmarke kehrt das um: Sie klebt direkt auf Beton, Stahl, Glas oder Putz, trägt nichts auf und bleibt an Stellen sitzen, an denen niemand ein Prisma stehen lassen würde.
Deshalb ergänzen sich beide, statt einander zu ersetzen. Der bewegliche Punkt am Lotstab bleibt Aufgabe des Prismas. Der feste Punkt am Bauwerk, den die Station bei jeder Stationierung wiederfindet, ist die Domäne der Zielmarke.
Wofür die Marke gedacht ist
- StationierungFeste Referenzpunkte, auf die sich die Station bei jedem Besuch einrichtet.
- MonitoringSetzungs- und Deformationsmessungen an Fassaden, Brücken und Stützwänden.
- Achsen über EckPunkte an Leibungen und Kanten, die von innen wie von aussen anzielbar sind.
Die Grösse bestimmt die Reichweite
Je weiter der Standpunkt weg liegt, desto grösser muss die Marke sein, damit das Fadenkreuz im Fernrohr noch eindeutig bleibt. Vier Formate decken den Alltag ab, darüber beginnt der Bereich der Trägerplatten und Vermessungstafeln.
Die Reflexzielmarken der RSZ-Serie werden ab 20 Stück je Grösse geliefert, darüber in jeder Stückzahl. Verrechnet wird pro Stück, nicht pro Packung.
| Zielmarke | Format | Typischer Einsatz | Reichweite |
|---|---|---|---|

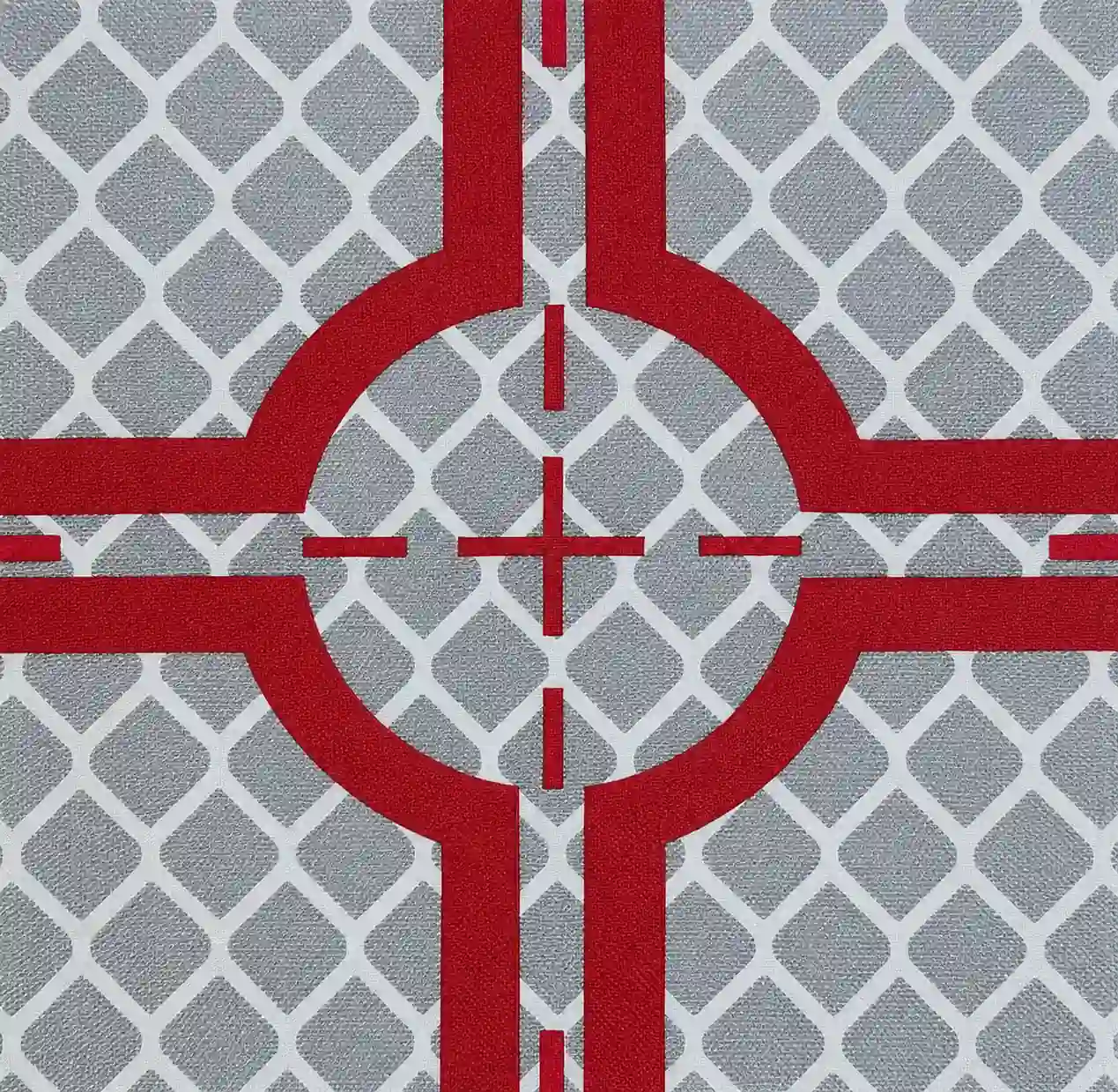

| RSZ2 bis RSZ6 | 21 bis 60 mm | Standardpunkte | 50 bis 120 m, silber |

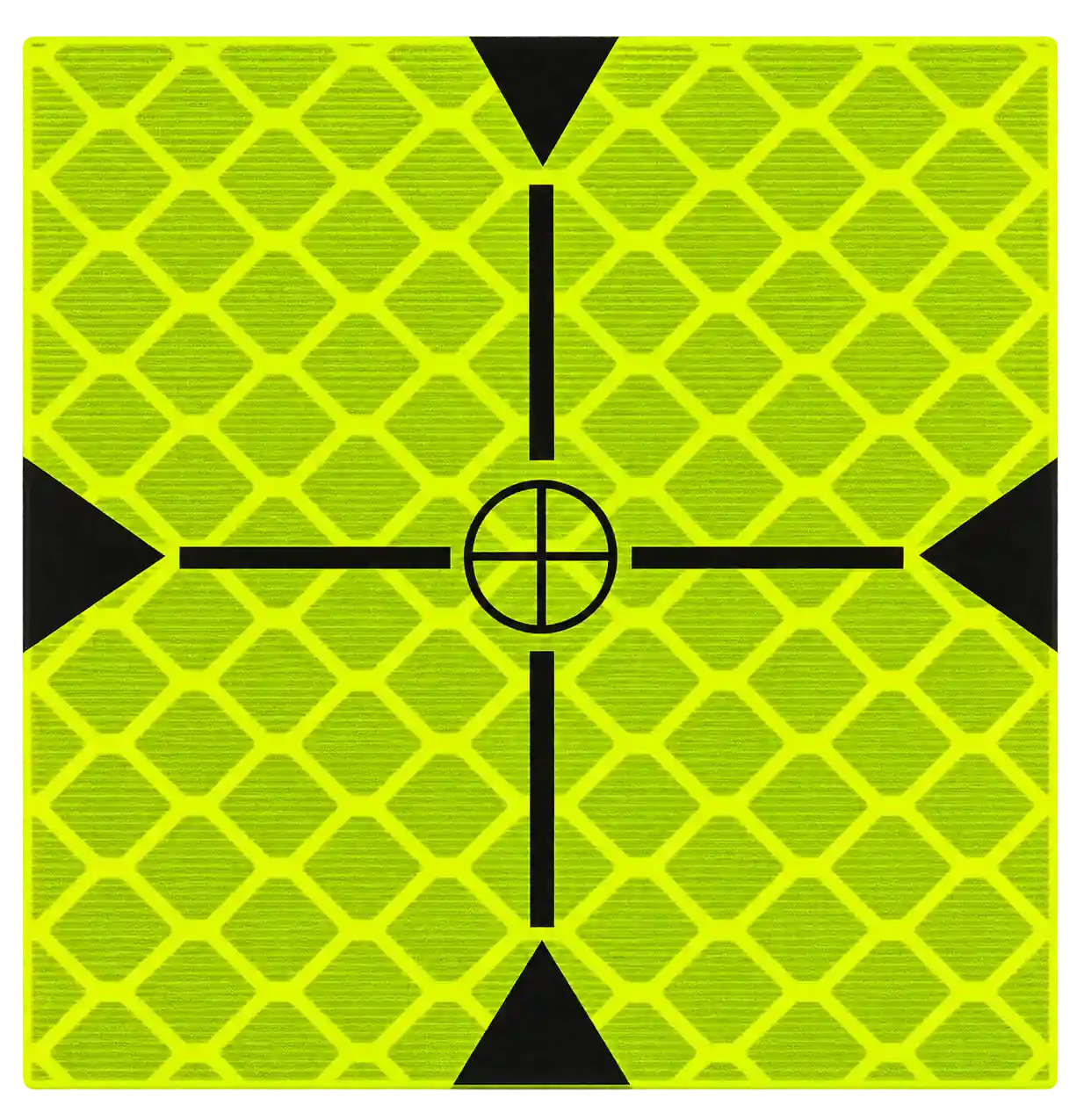

| RSZ2YE bis RSZ6YE | 21 bis 60 mm | Heller Beton, Schächte | Gleiche Reichweiten, gelb |
| ZETECH Reflektor Gelb | 40 und 60 mm | Schnelle Zielmarkierung | Bis 200 und 250 m |
| Trägerplatte RSAKZ6 | 60 mm, Platte | Baugruben, Brückenfelder | Rund 120 m |

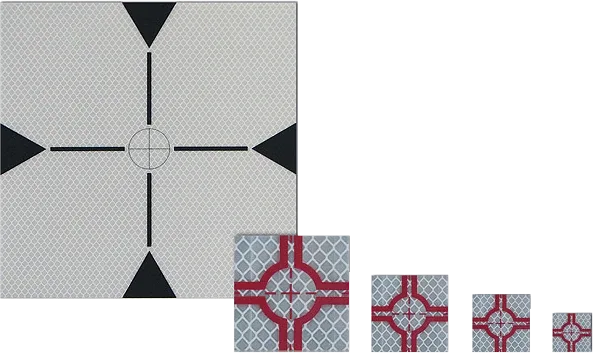

| Tafel RSALU22 | 220 mm | Brücken, Hochhäuser | Bis rund 500 m |
| CVT3 vTarget plate | Zielplatte | ATR mit iCS 20 und 50 | 3 Stück je Packung |
| GZM3 | Zieltafel | Leica DISTO | Für Distanzmessgeräte |
Die Reichweiten sind Durchschnittswerte des jeweiligen Herstellers. Aktuelle Totalstationen übertreffen sie meist und kommen auf der Trägerplatte RSAKZ6 im reflektorlosen Modus bis 250 m und darüber hinaus; einzelne Geräte verlangen umgekehrt einen Mindestabstand von rund 10 m zur Marke.
Anpeilwinkel und Farbe
Eine Reflexfolie gibt den Strahl am saubersten zurück, wenn sie annähernd frontal angezielt wird. Steht die Station weit seitlich, streut die Messung, und die Marke liefert einen Wert, dem niemand ansieht, dass er schlechter ist als sonst. Für 1 bis 2 Millimeter Genauigkeit sollte der Anpeilwinkel höchstens 20 Grad betragen.
Silber oder Gelb
- SilberDer Klassiker mit rotem Fadenkreuz. Bleibt auch im Streiflicht eindeutig.
- GelbAuf hellem Beton und in dunklen Schächten schneller gefunden als Silber.
- Zwei Netze trennenUnterschiedliche Farben halten zwei Punktnetze auf derselben Baustelle auseinander.
Reicht der Winkel nicht, hilft Bauform statt Folie
Wo die Sichtlinie zwangsläufig flach liegt, bringt eine Trägerplatte die Marke auf Abstand zum Untergrund oder eine Winkelplakette stellt zwei Marken im rechten Winkel auf. Steiler als 25 Grad gehört ein kippbares Prisma an den Punkt.
Den Vermessungspunkt sichern
Reflexfolie ist ein Verschleissteil. Sie wird überstrichen, abgeschlagen oder verschmutzt, und mit ihr verschwindet gewöhnlich der Punkt samt seinen Koordinaten. Die Marken der RSZ-Serie lösen das über ein Fadenkreuz, das unter der Folie direkt auf die Trägerplatte gedruckt ist.
Eine beschädigte Marke wird abgezogen, die neue am aufgedruckten Kreuz ausgerichtet und aufgeklebt. Der Originalvermessungspunkt bleibt erhalten, eine Neueinmessung entfällt. Bei den grossen Trägerplatten und der Vermessungs-Tafel übernehmen aufgebrachte Markierungen am Rand dieselbe Aufgabe.
Trägerplatten, Winkelplaketten und Fixpunkte für dauerhafte Punkte führen wir bei den Meterriss-Plaketten. Zu den Trägerplatten.
Zielmarken für bestimmte Geräte
Neben den universellen Folien führen wir Ziele, die zu einer Gerätefamilie gehören. Die visuellen Totalstationen iCS 20 und iCS 50 arbeiten mit den vTarget-Zielen: der Aluminiumplatte CVT3, dem magnetischen Halter CVT4 und den Aufklebern CVT6 für die automatische Zielerfassung.

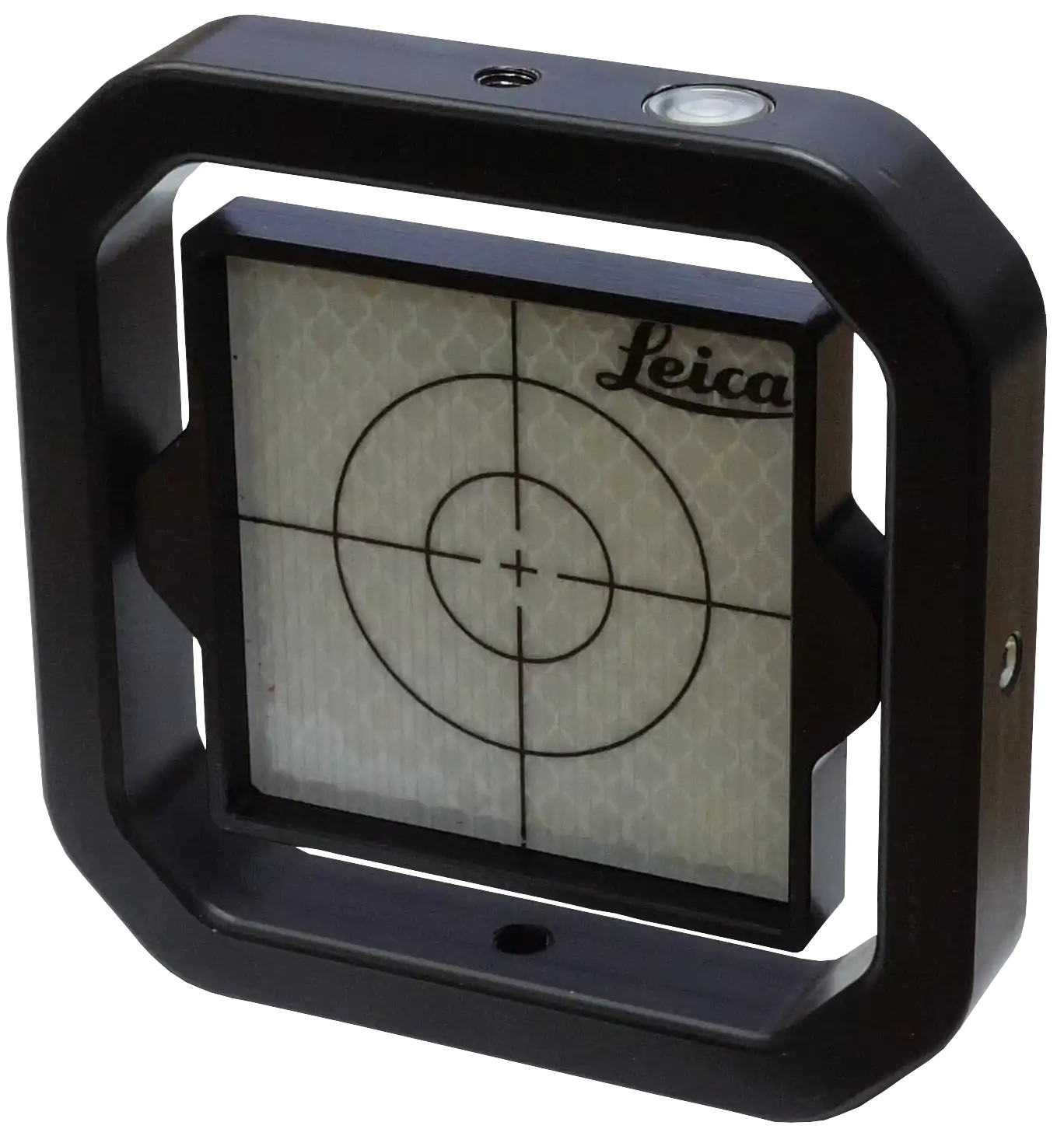

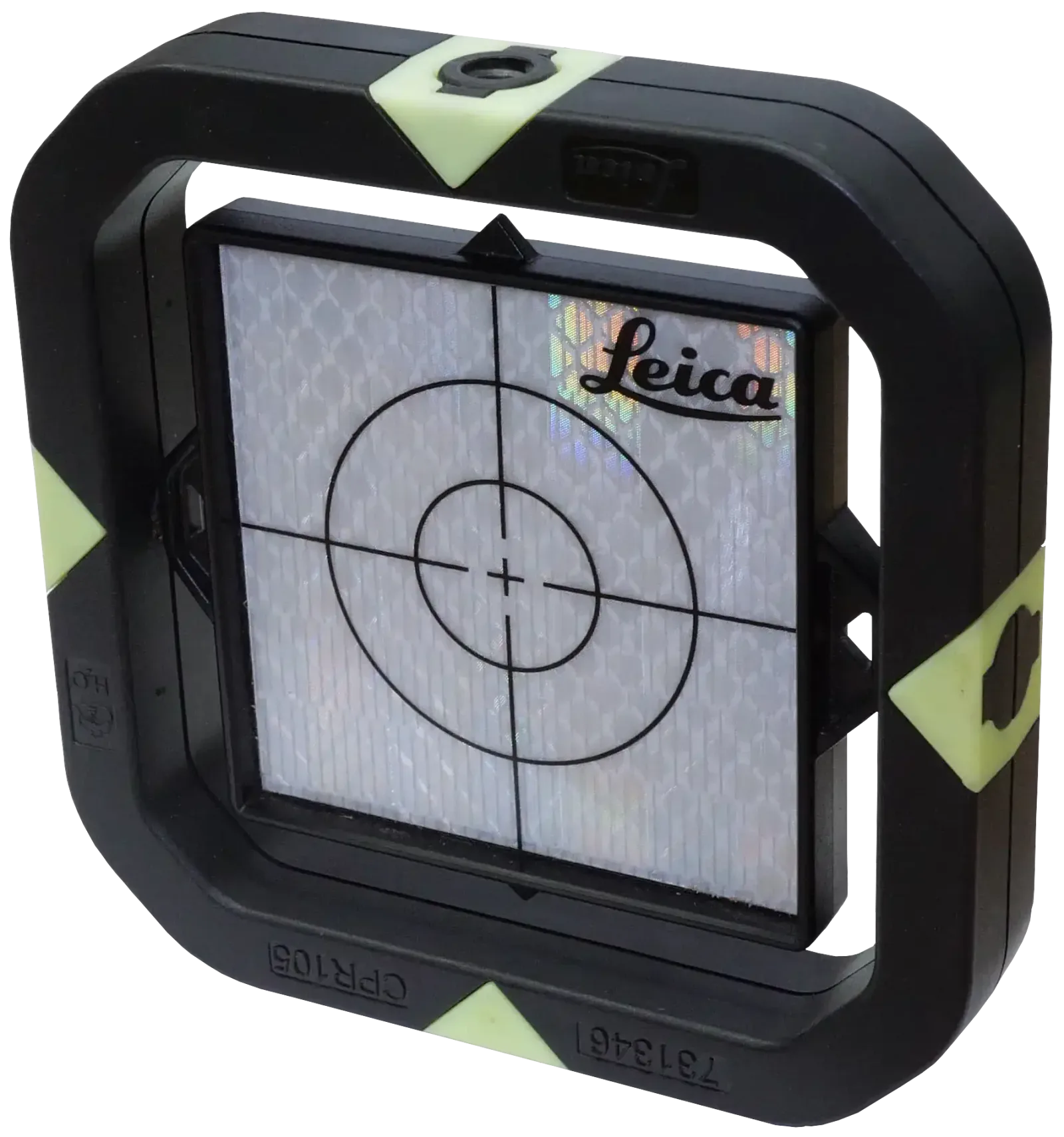

Für die Leica DISTO Distanzmessgeräte gibt es Zieltafeln, die den Strahl gebündelt zurückwerfen und die Messung auf Distanz stabil halten. Und für die iCB-Tachymeter führen wir mit CRP105 und CRP105M zwei Prismen mit passender Aufnahme, das CRP105M zusätzlich mit integrierter Libelle.
Warum ZETECH
Leica Partner seit 2003
Über zwei Jahrzehnte Erfahrung mit Instrument und Zielpunkt.
Marken, Platten und Fixpunkte
Zielmarken, Trägerplatten und Fixpunkte, die aufeinander abgestimmt sind.
Grössen RSZ2 bis RSZ6
Von der kleinen Klebemarke bis zur Tafel für lange Zielweiten, in Weiss und in Gelb.

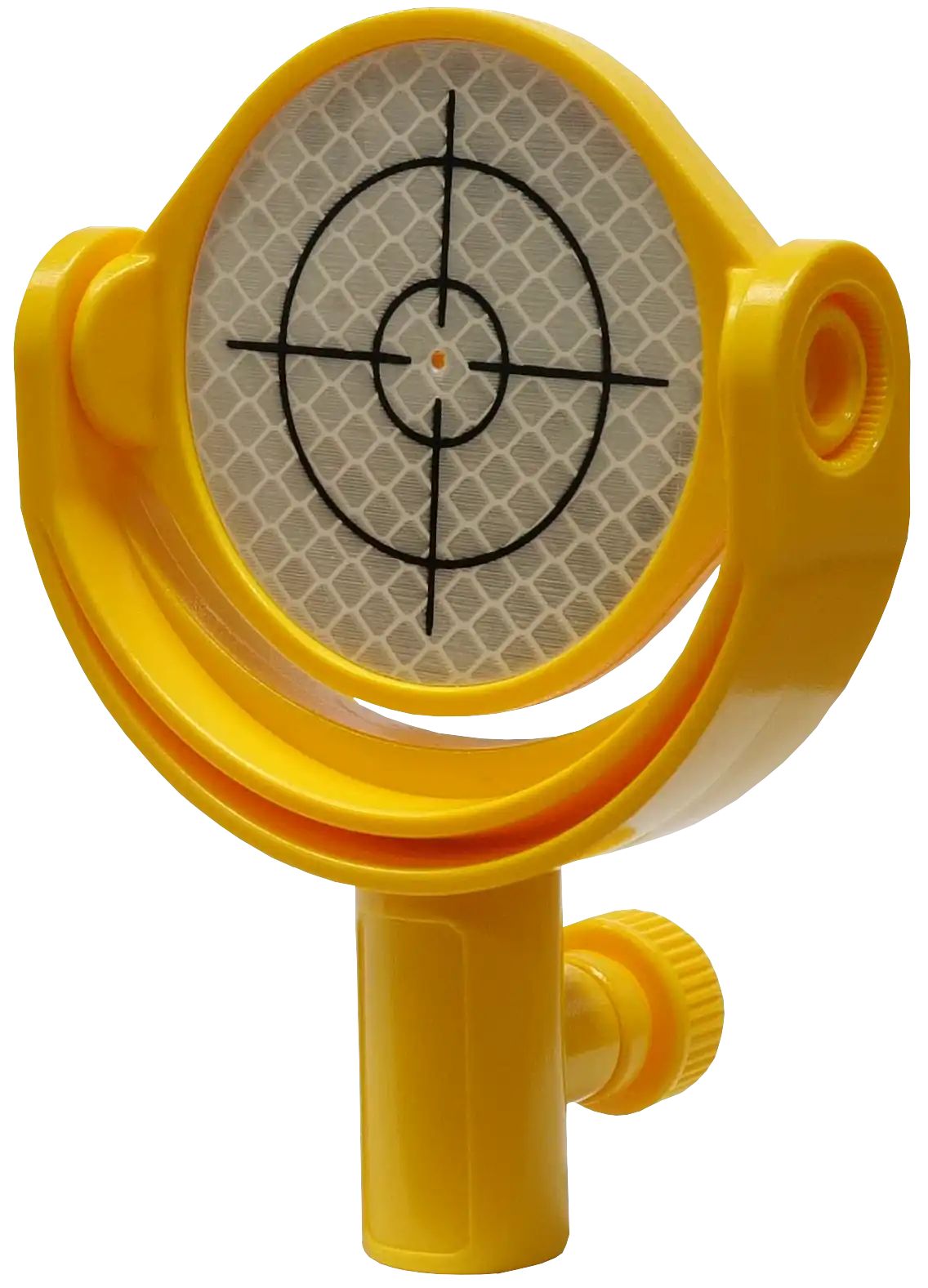

Kipphalter für schräge Ziele
Sitzt die Marke nicht senkrecht zur Ziellinie, richtet der Kipphalter die Folie aus.
Versand ab Lager
Was am Lager ist, geht direkt raus. Lieferung in 2 bis 4 Arbeitstagen.
Beratung aus Luzern
Persönliche Ansprechpartner statt anonymer Hotline.
Häufige Fragen
Die Zielmarke für feste Punkte am Bauwerk, die über Monate oder Jahre stehen bleiben sollen. Das Prisma für den beweglichen Punkt am Lotstab und überall dort, wo Reichweite und letzte Millimeter zählen. In der Praxis stehen beide auf derselben Baustelle nebeneinander.
Nach der Distanz. Rund 21 × 21 mm reichen bis etwa 50 m, 30 × 30 mm bis 80 m, 40 × 40 mm bis 100 m und 60 × 60 mm bis 120 m. Darüber gehört die Marke auf eine Trägerplatte, und für Distanzen bis rund 500 m gibt es die Vermessungs-Tafel mit 220 × 220 mm.
Bei annähernd frontalem Anzielen sind 1 bis 2 mm erreichbar. Voraussetzung ist ein Anpeilwinkel von höchstens 20 Grad. Wird steiler angepeilt, streut die Messung, ohne dass es am Messwert erkennbar wäre.
Silber mit rotem Fadenkreuz ist die Standardausführung und bleibt auch im Streiflicht eindeutig. Gelb mit schwarzem Kreuz wird auf hellem Beton, in Schächten und bei schwachem Licht schneller gefunden. Wo zwei Punktnetze nebeneinander laufen, hilft die Farbe zusätzlich beim Auseinanderhalten.
Ja, ohne den Punkt zu verlieren. Unter der Reflexzielmarke ist ein Fadenkreuz auf die Trägerplatte gedruckt. Die neue Marke wird daran ausgerichtet, die Koordinaten des Originalpunkts bleiben gültig. Bei grossen Trägerplatten übernehmen Markierungen am Plattenrand diese Funktion.
Bei einzelnen Instrumenten ja, dort liegt er bei rund 10 m. Unterhalb dieser Distanz kann die Station den Rückreflex nicht sauber auswerten. Für kurze Distanzen im Innenraum sind die vTarget-Ziele der iCS-Reihe die passende Lösung.
Die Marken der RSZ-Serie geben wir ab 20 Stück je Grösse ab, in Silber wie in Gelb. Darüber ist jede Stückzahl möglich, verrechnet wird pro Stück und nicht pro Packung. Der ZETECH Reflektor Gelb kommt in Packungen zu 20 Stück, beide Grössen.
Ein Ziel für die automatische Zielerfassung der visuellen Totalstationen iCS20 und iCS50. Die CVT3 ist eine Aluminiumplatte, die CVT6 ein Aufkleber für Punkte, an denen keine Halterung Platz hat. Der magnetische Halter CVT4 fixiert die Platte auf metallischen Oberflächen.
Unsicher, welche Zielmarke Ihr Punkt braucht?
Sagen Sie uns, aus welcher Distanz und aus welchem Winkel Sie messen und wie lange der Punkt stehen soll. Wir empfehlen Grösse, Farbe und die passende Trägerplatte.
