Meterriss setzen und dauerhaft sichern
Der Meterriss ist die Höhe, auf die sich auf der Baustelle alle beziehen: eine waagrechte Marke einen Meter über der Oberkante des fertigen Fussbodens. Elektriker, Sanitär, Trockenbau und Schreiner nehmen von dort ihre Masse ab, lange bevor der Estrich liegt. Ein Bleistiftstrich übersteht Putz, Estrich und ein halbes Jahr Baustelle nicht. Eine Plakette schon.
Zuletzt aktualisiert:
- 1,00 müber Oberkante Fertigfussboden
- 19 ArtikelPlaketten, Trägerplatten, Fixpunkte
- Punkt bleibtFolie tauschbar, Koordinaten erhalten
Was der Meterriss ist
Solange der Bodenaufbau fehlt, gibt es im Rohbau keine sichtbare Bezugshöhe. Der Meterriss schafft sie: eine waagrechte Marke, die genau einen Meter über der späteren Oberkante des Fertigfussbodens liegt, in Plänen als OKFF +1,00 m notiert. Weicht ein Projekt von diesem Mass ab, gehört die tatsächliche Höhe direkt an die Marke geschrieben.
Aufgezogen wird er heute meist mit einem Rotationslaser und einem Empfänger am Nivellierstab, im Innenraum auch mit einem Nivellier. Der Laser spannt die waagrechte Ebene auf, der Empfänger findet sie, und an dieser Stelle wird angerissen.
Von dieser einen Linie hängen Steckdosenhöhen, Türzargen, Wand-WC, Abläufe und der gesamte Bodenaufbau ab. Verrutscht sie, verrutscht alles, was danach kommt.
Wer den Meterriss braucht
- ElektroHöhen von Schaltern, Steckdosen und Dosenreihen.
- Sanitär und HeizungAnschlusshöhen, Abläufe, Vorwandinstallation.
- Trockenbau und AusbauStänderwerk, Türzargen, abgehängte Decken.
- BodenlegerAufbauhöhe von Dämmung, Estrich und Belag.
Mit Putz oder ohne
Die erste Frage ist nicht, wie genau die Plakette ist, sondern was nach ihr auf die Wand kommt. Folgen Putzarbeiten, verschwindet jede flache Marke darunter. Dafür gibt es die Meterriss-Plakette RS21 mit elastischen Borsten: Sie stehen 28 Millimeter durch den frischen Putz, der Punkt bleibt auffindbar. Nach dem Verputzen werden die Borsten abgezwickt, der Aufsatz bleibt als Auflage für Meterstab oder Messlatte stehen. Oberkante Stift ist der Meterriss.

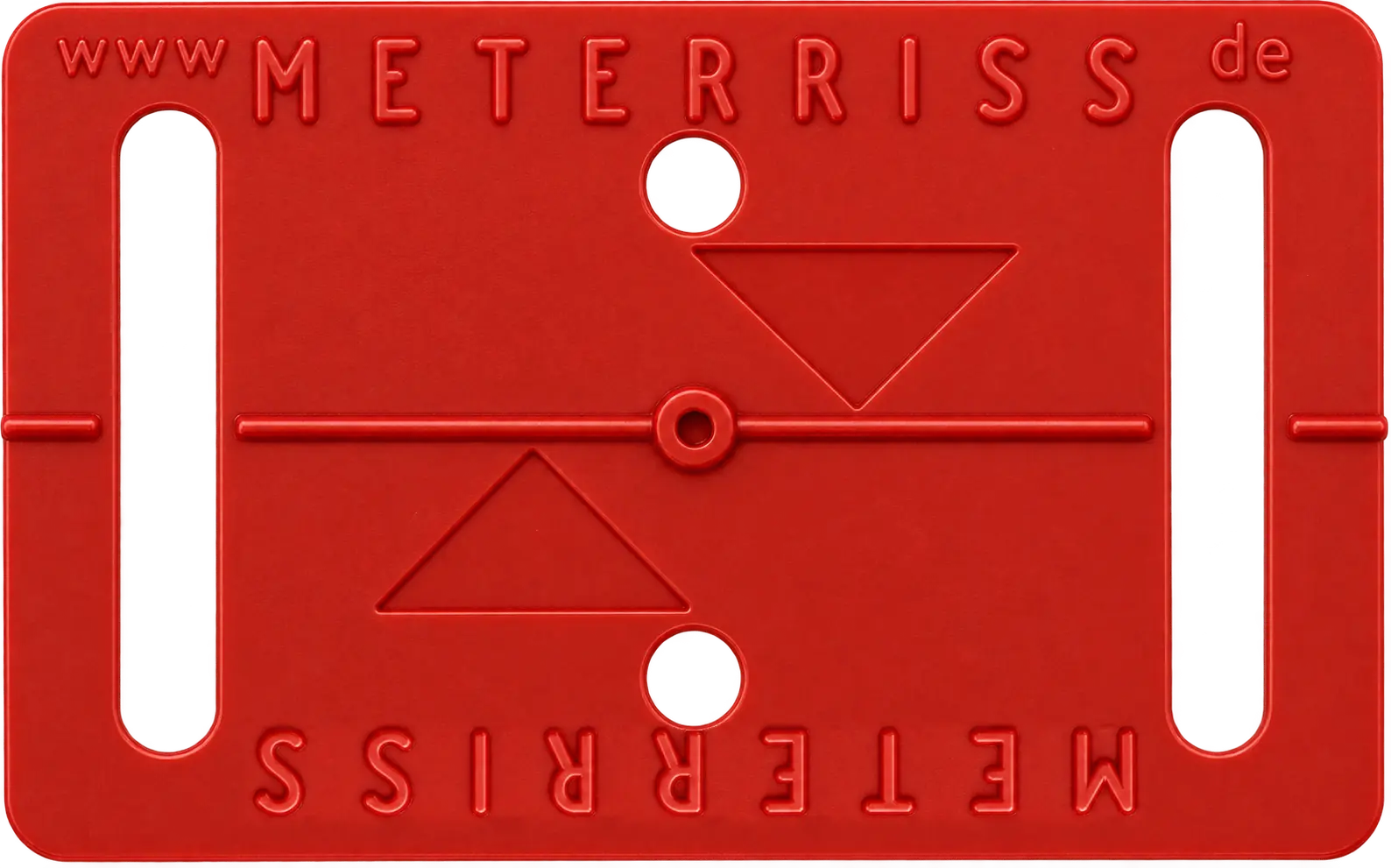

Bleibt der Beton roh, genügt die flache Meterriss-Plakette RS11. Sie leistet zusätzlich etwas, das die Borstenvariante nicht kann: in der Deckenschalung auf Achse fixiert, hinterlässt sie nach dem Ausschalen einen sauberen Negativabdruck im Beton. Der Polier überträgt die Achse daran mit Schlagschnur oder Rotationslaser auf die frisch betonierte Decke, später arbeitet der Fassadenbauer mit derselben Markierung weiter.
Selbstklebend oder zum Dübeln
Jede Plakette gibt es in zwei Ausführungen. Die Nummer mit der 1 am Ende ist selbstklebend und geht schneller an die Wand, die mit der 0 kommt ohne Klebefolie für Montagekleber oder Schraube. Wir empfehlen, jede Plakette zusätzlich mechanisch zu sichern: zwei Langlöcher und zwei Bohrungen sind dafür vorgesehen.
Plaketten im Vergleich
Über den reinen Meterriss hinaus halten die Vermessungs-Plaketten Höhe und Achse auf einem Trägerkörper. Welche passt, entscheidet sich daran, mit welchem Instrument der Punkt später angezielt wird.
| Plakette | Zielmarke | Typischer Einsatz | Merkmal |
|---|---|---|---|
| Meterriss-Plakette RS21 | Putzpinsel | Wände mit Putzauftrag | Übersteht die Putzarbeiten |
| Meterriss-Plakette RS11 | Ohne | Beton ohne Putz, Schalung | Negativabdruck im Beton |
| Meterriss-Plakette RS41 | Fadenkreuz | Nivellier, Theodolit, Laser | 90 × 60 mm, Lattenaufsatz |

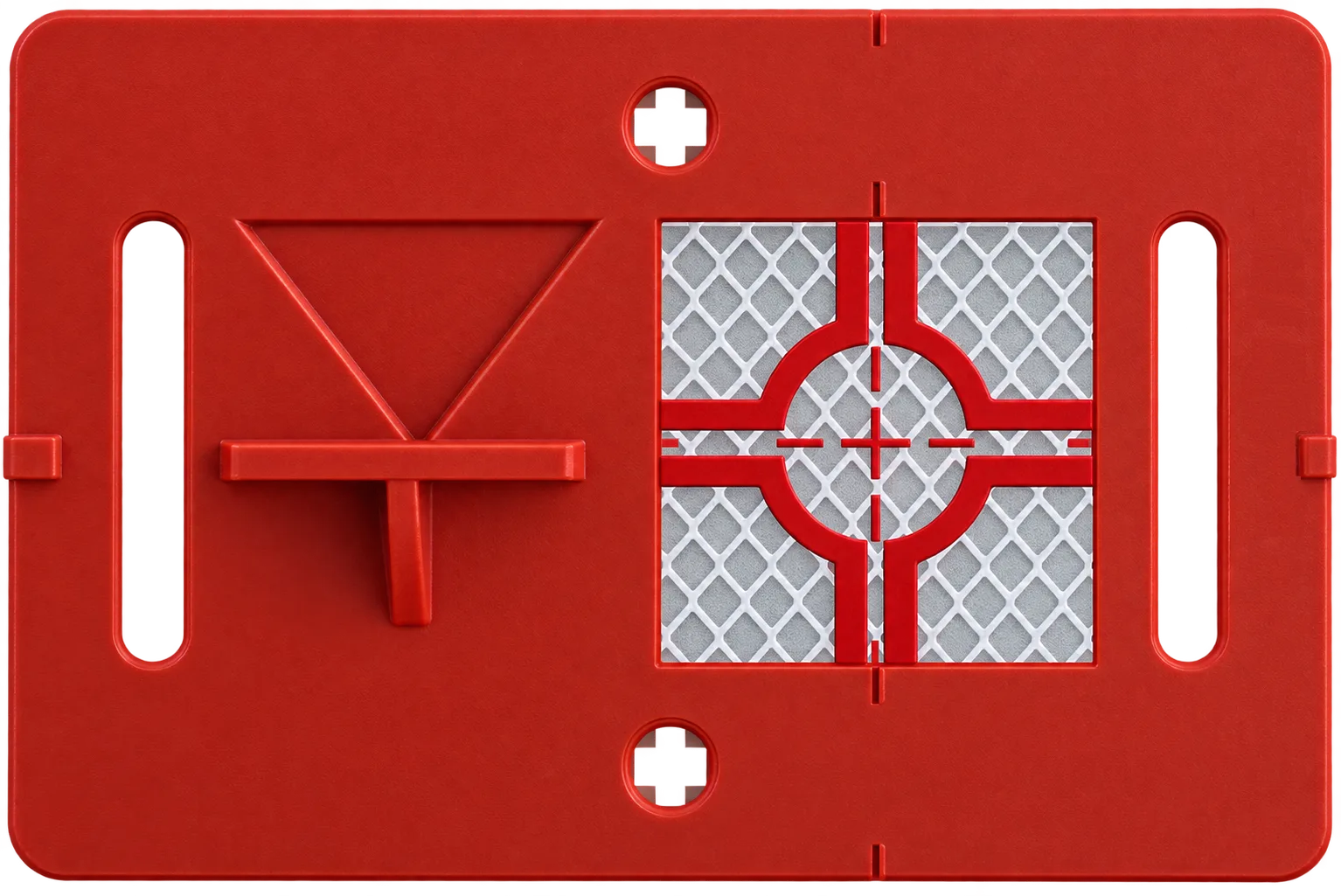

| BIM Plakette RS31 | Reflexfolie | Totalstation und Nivellier | Folie und Lattenaufsatz |

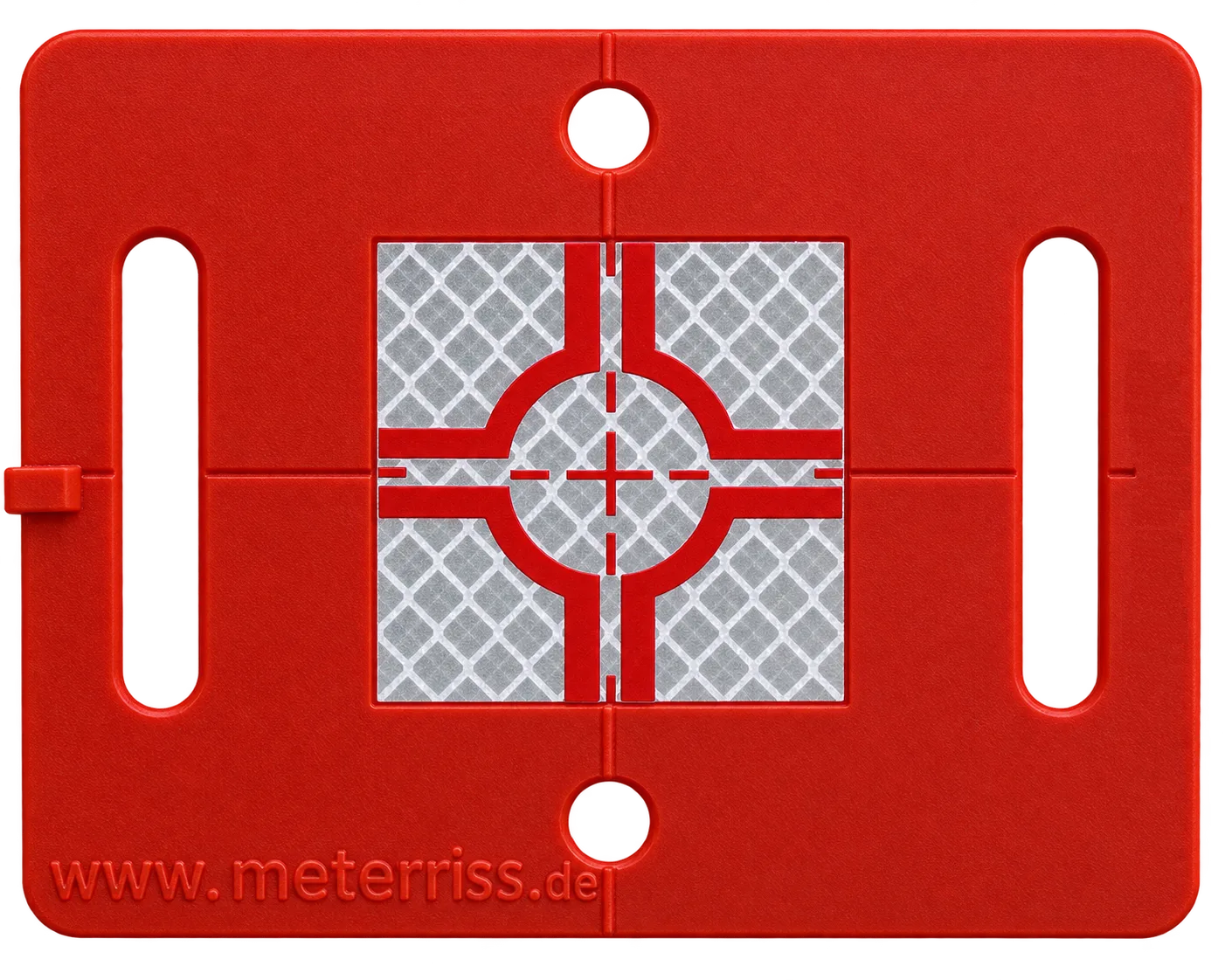

| Vermessungs-Plakette RS51 | Reflexfolie | Stationierung, Setzung | UV-beständig, 75 × 60 mm |

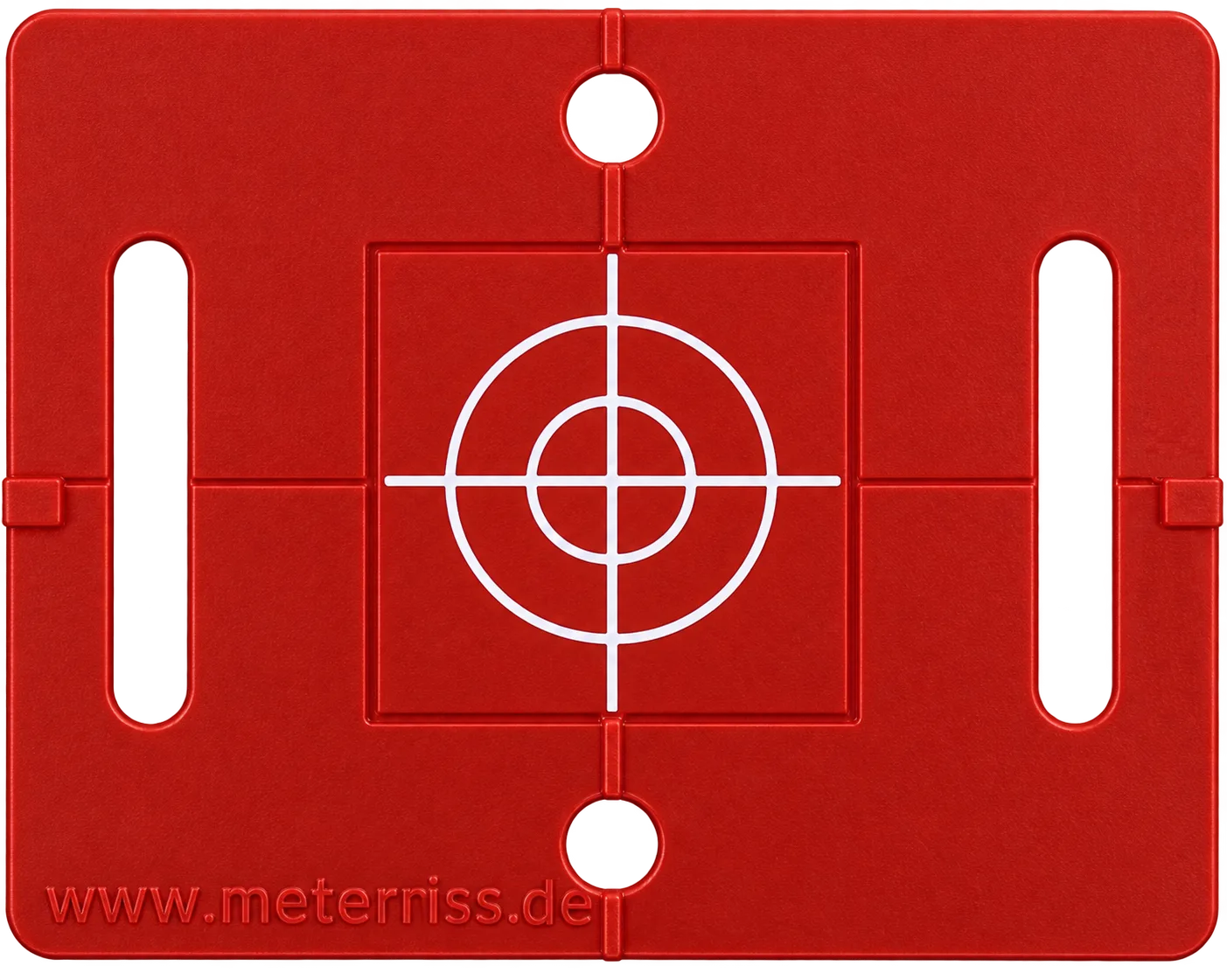

| Vermessungs-Plakette RS71 | Fadenkreuz | Fixpunkt ohne Tachymeter | UV-beständig, 75 × 60 mm |

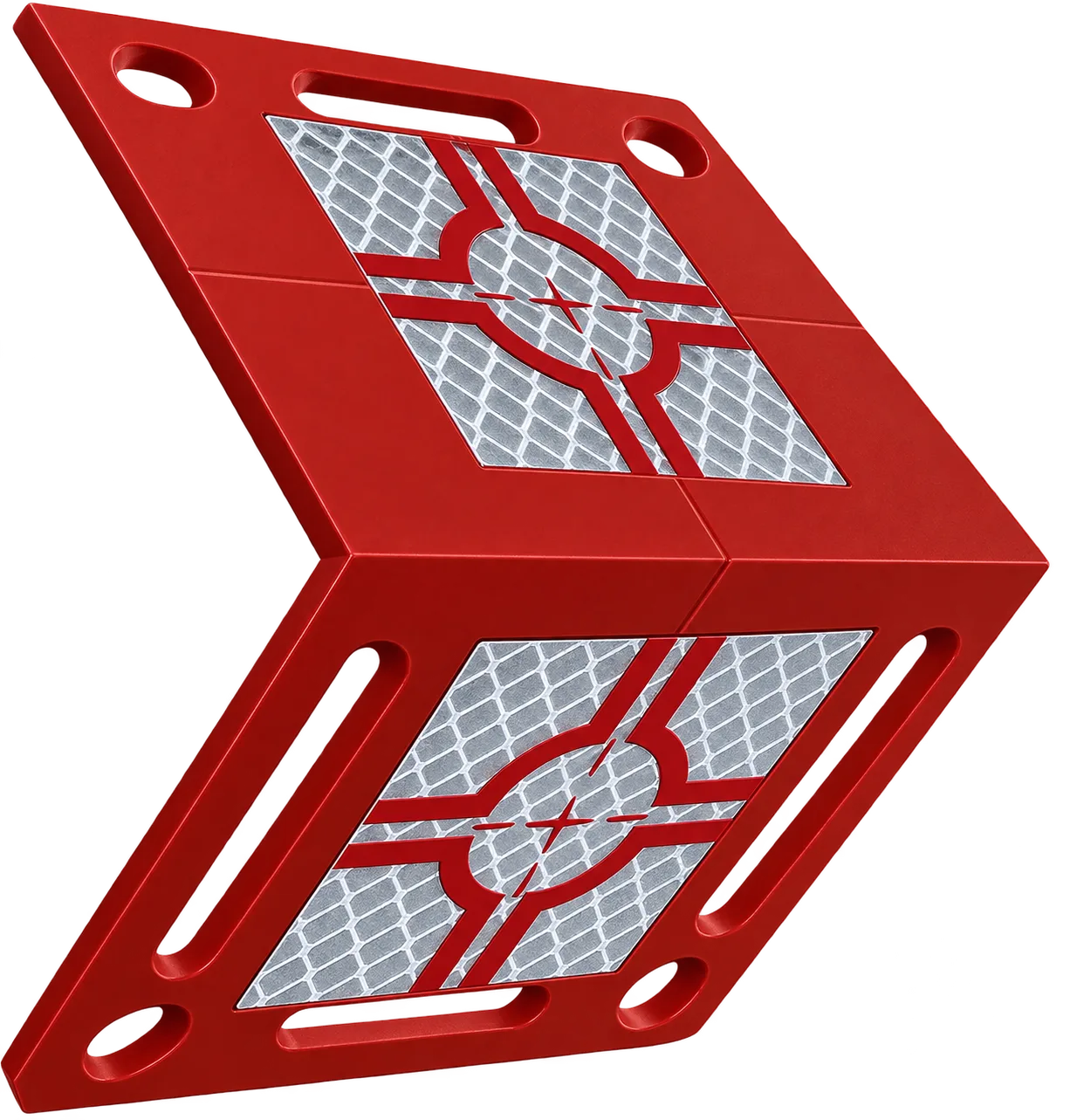

| Winkel-Plakette RS80 | 2 × Folie | Punkte über Eck | Zwei Marken, 90 Grad |
Die Vermessungs-Plakette RS61 trägt die grössere Reflexzielmarke mit 40 × 40 mm für mehr Reichweite. Alle Masse und Ausführungen stehen in den technischen Daten der jeweiligen Plakette.
Reflexzielmarke oder aufgedrucktes Fadenkreuz
Das Instrument entscheidet. Für Streckenmessungen mit Tachymeter oder Totalstation gehört eine Reflexzielmarke an den Punkt, sonst fehlt der Rückreflex. Nivellier, Theodolit, Baulaser und Handdistanzmessgeräte brauchen sie nicht, ihnen genügt ein sauberes Fadenkreuz auf der Trägerplatte.
Der Unterschied ist auch einer der Haltbarkeit. Ein aufgedrucktes Kreuz kann sich weder lösen noch ablösen und bleibt über die ganze Bauzeit lesbar. Eine Reflexfolie ist empfindlicher, dafür misst die Totalstation darauf. Deshalb ist unter jeder Folie zusätzlich ein Fadenkreuz gedruckt: Geht die Folie kaputt, wird nur sie ersetzt und der Originalvermessungspunkt bleibt samt Koordinaten bestehen.
Ersatzmarken in vier Grössen, silber und gelb, führen wir bei den Reflektoren. Zu den Reflexzielmarken.
Über Eck und auf Distanz
Nicht jeder Punkt lässt sich frontal anzielen. In Schächten, Tunnelquerschnitten und unter Brückenkappen ist der Standort der Station vorgegeben, nicht wählbar. Dafür gibt es Plaketten und Trägerplatten, die die Zielmarke in die richtige Lage bringen.
Vier Bauformen für schwierige Lagen

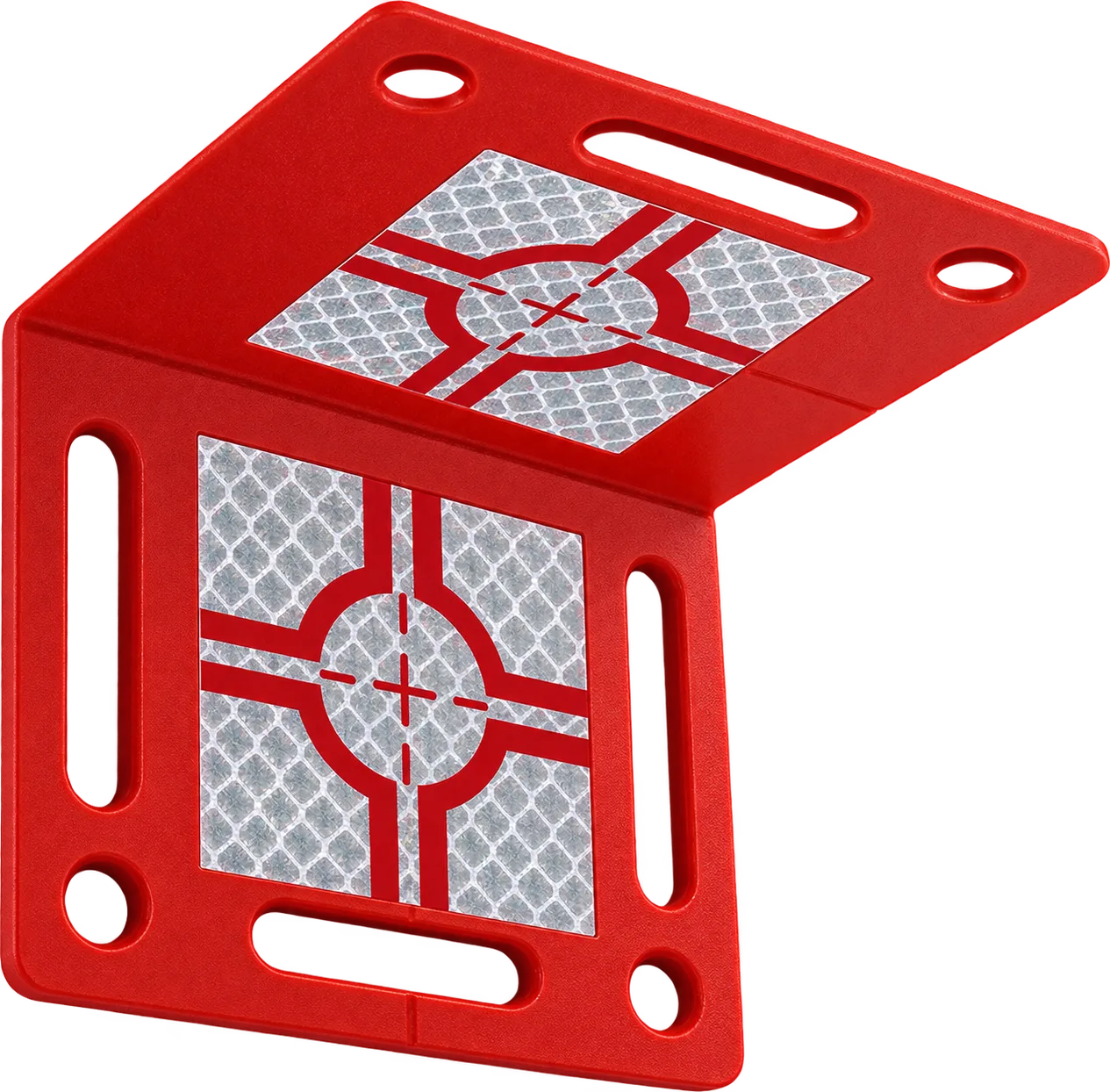

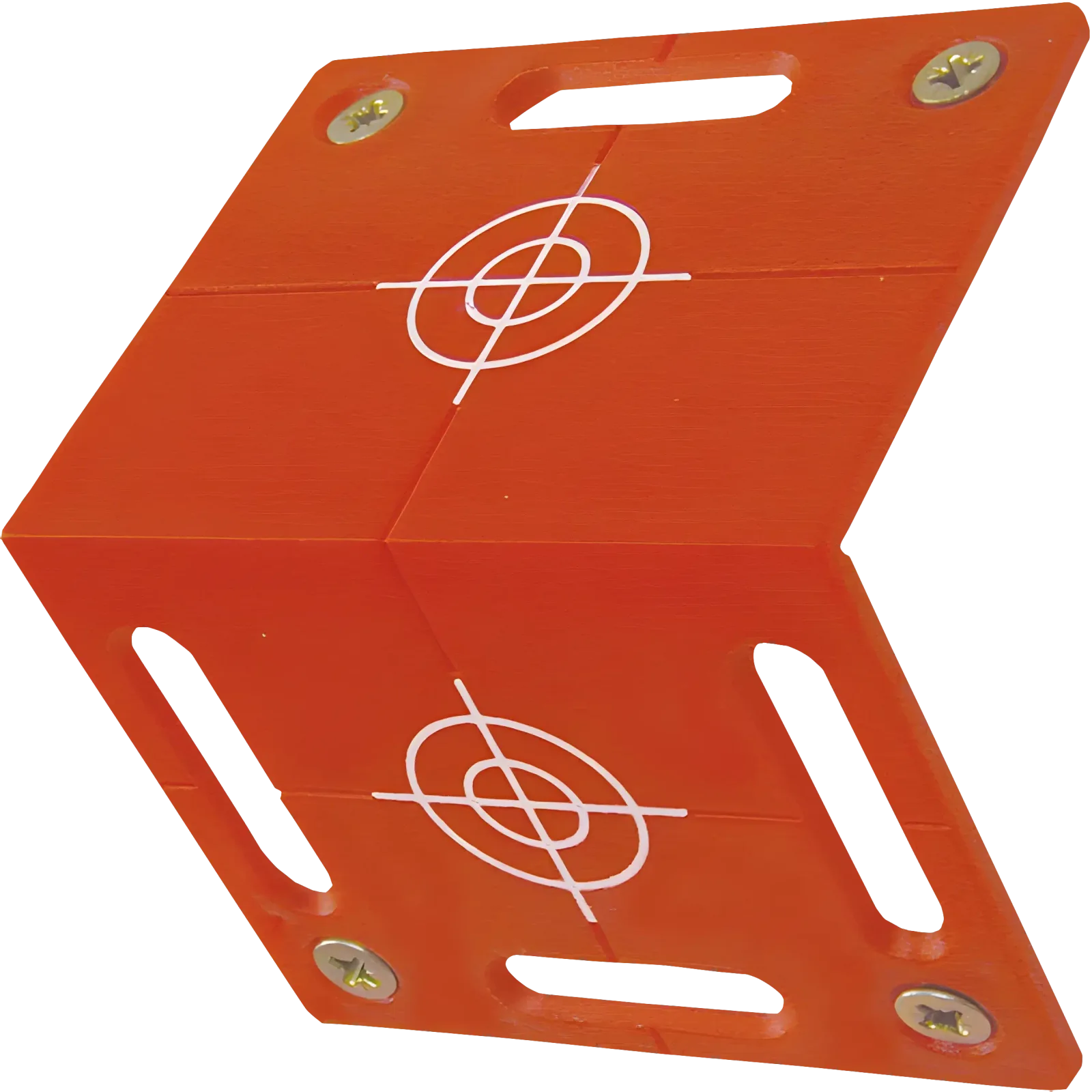

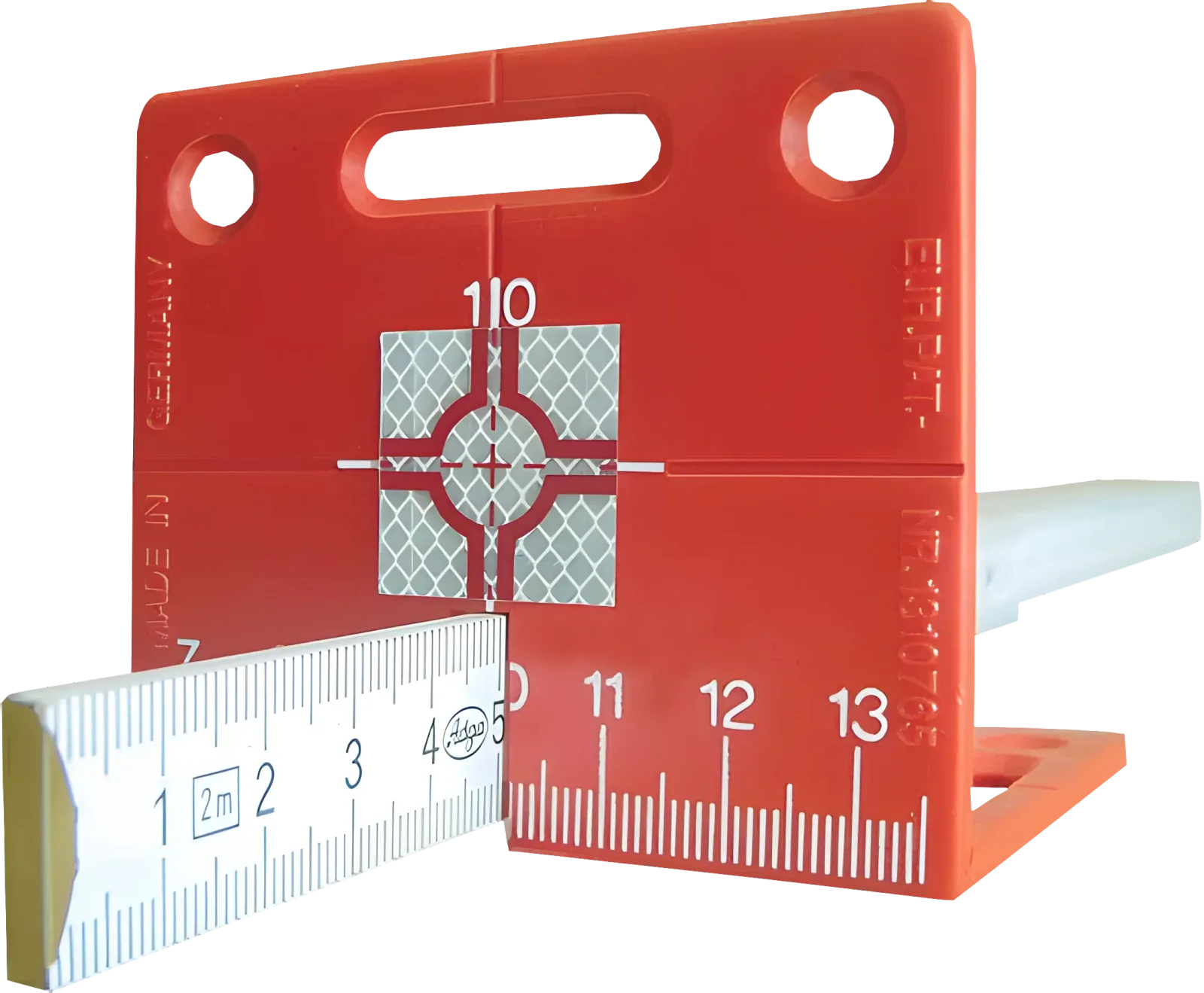

- WinkelplaketteZwei oder drei Marken im rechten Winkel: derselbe Punkt aus mehreren Richtungen.

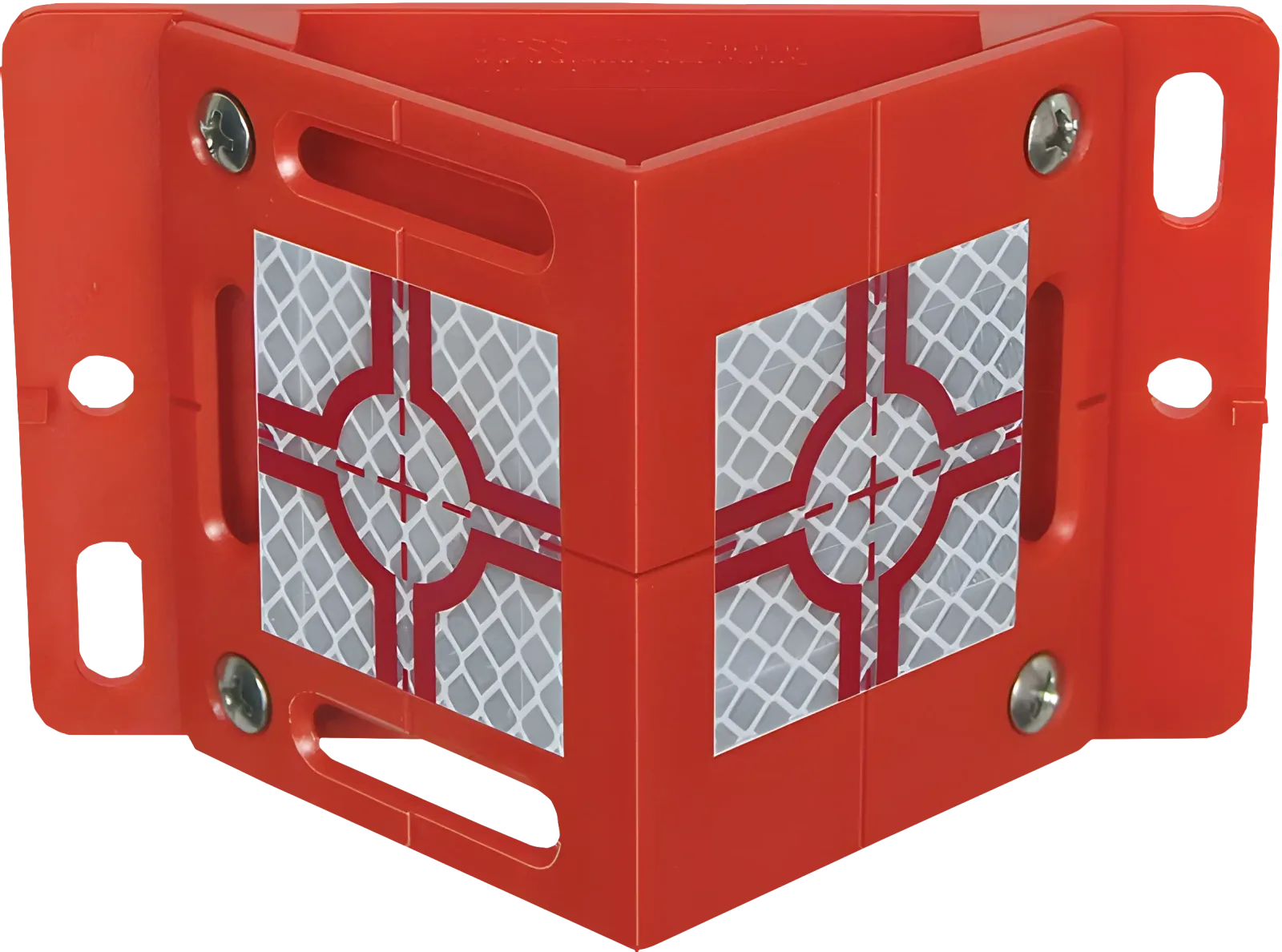

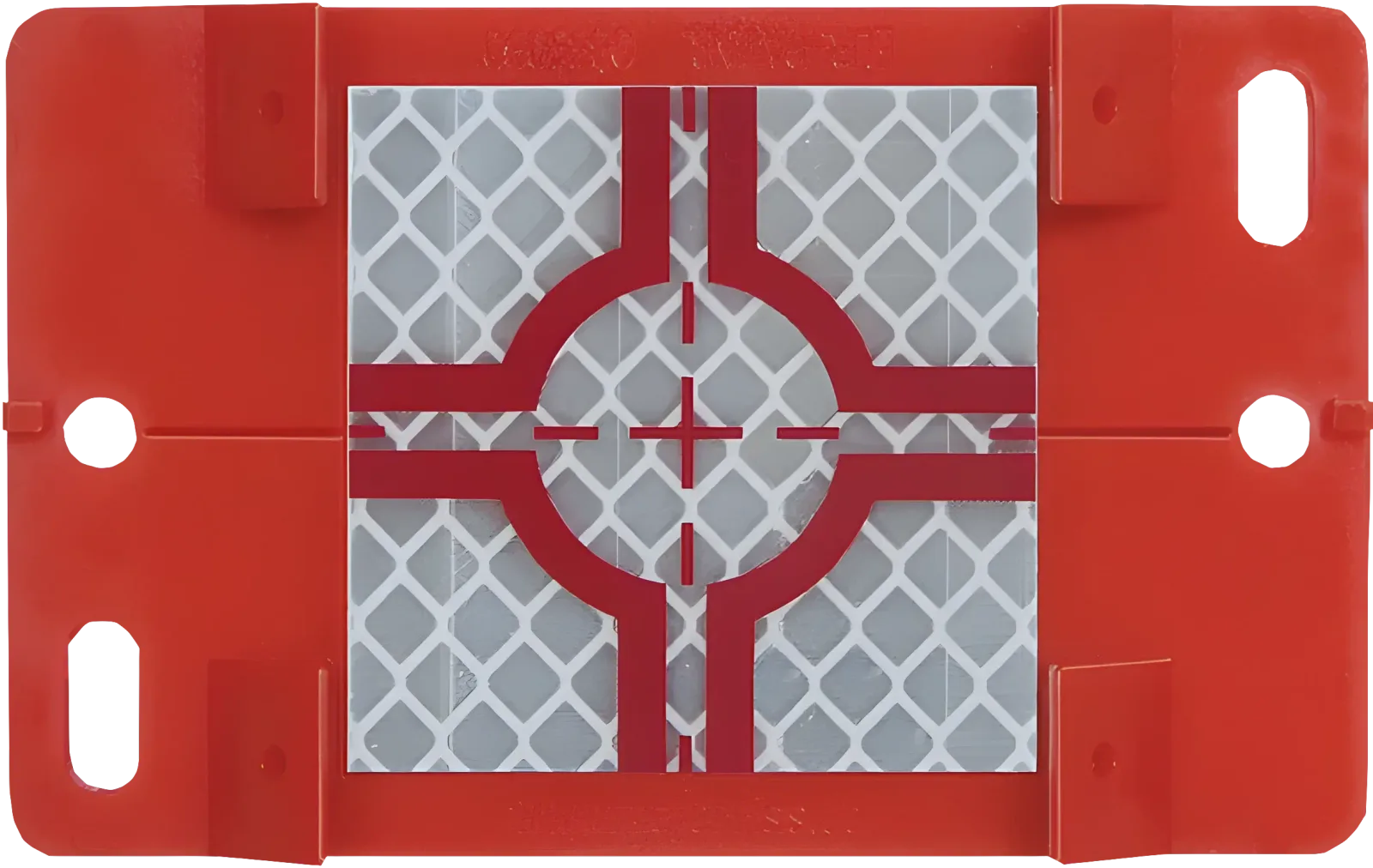

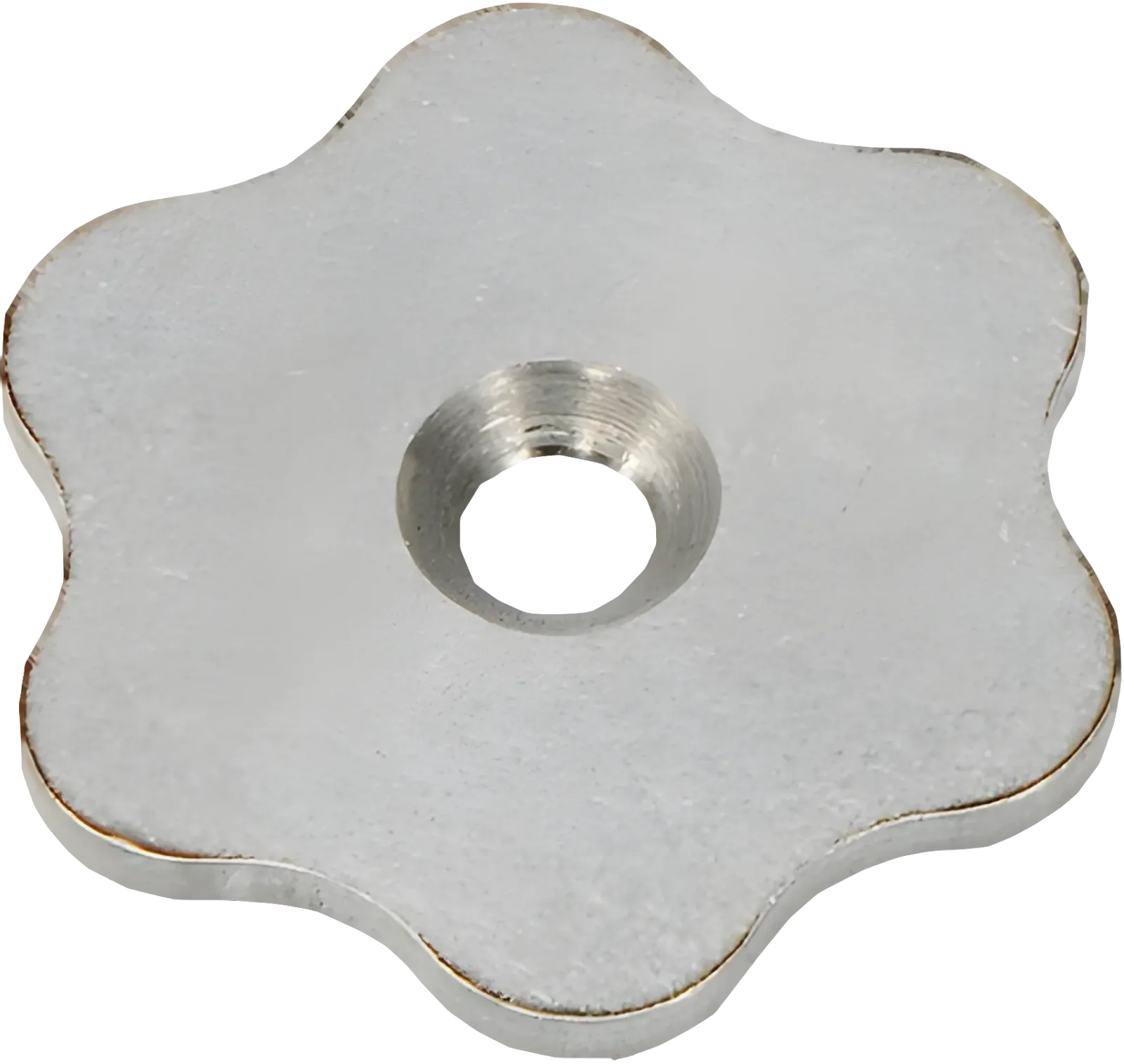

- TrägerplatteBringt die Marke auf Abstand zum Untergrund, damit auch flache Winkel funktionieren.

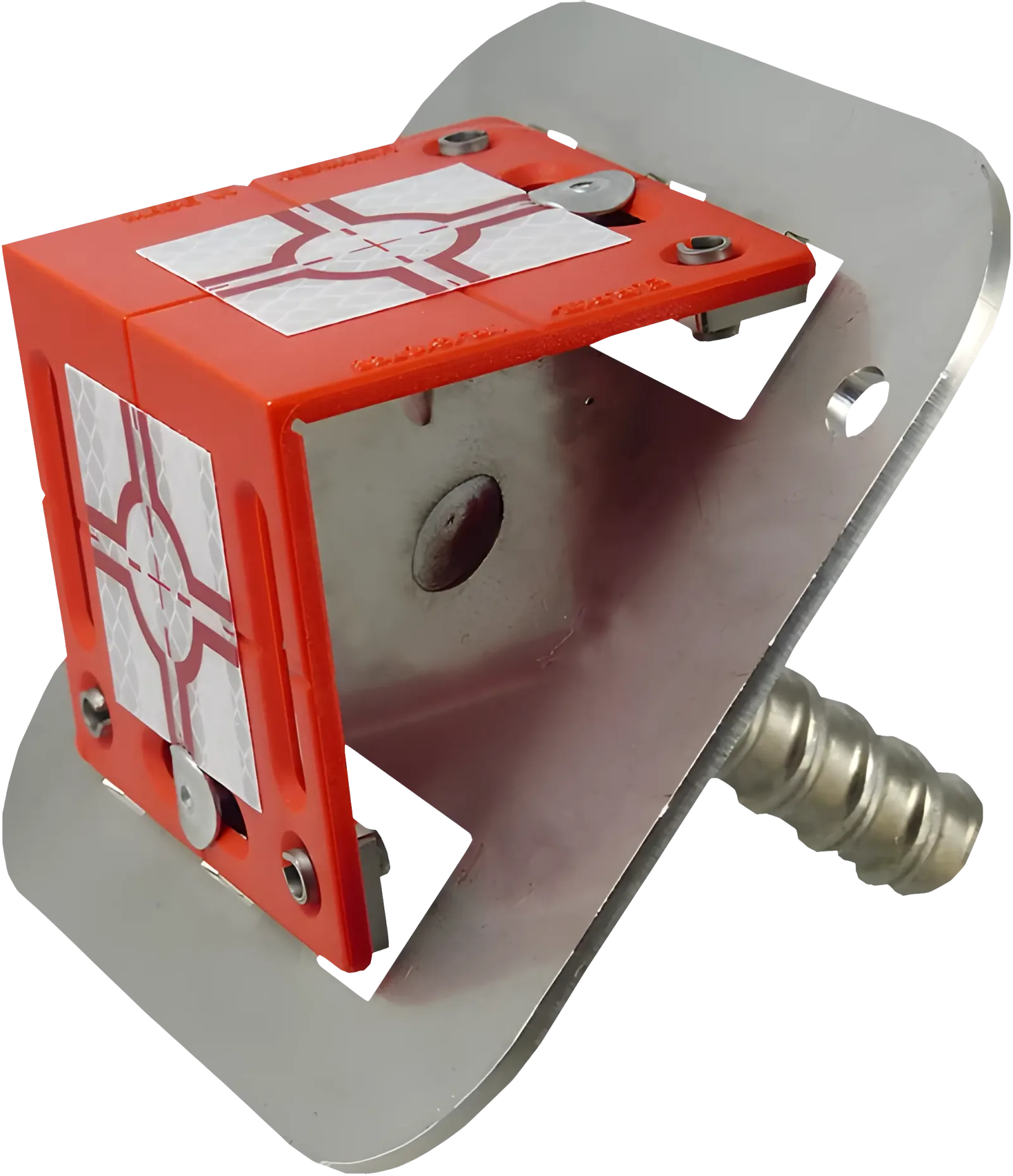

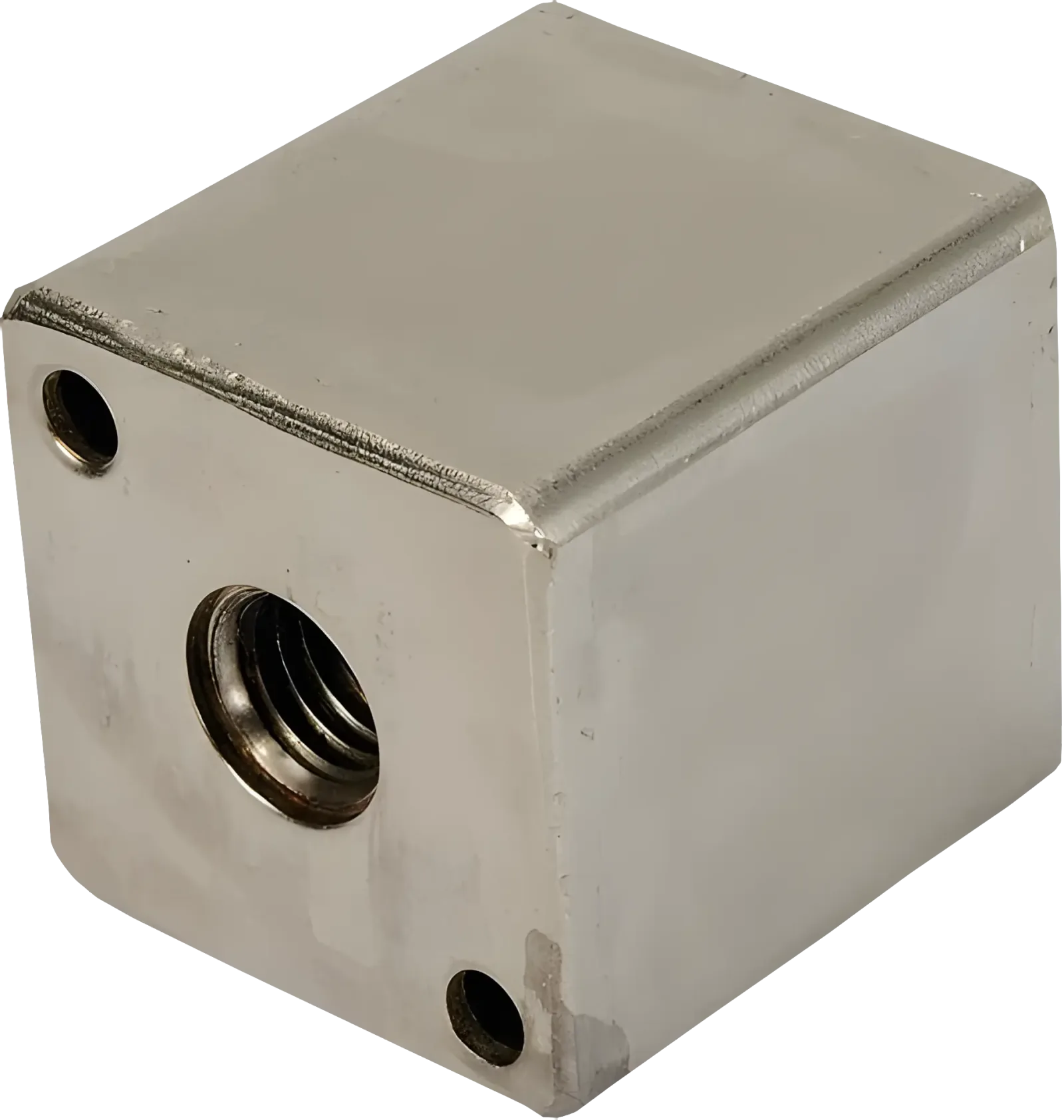

- Edelstahl-AdapterDreht sich in vorhandene Ankerhülsen mit DW15-Gewinde, Bohren entfällt.

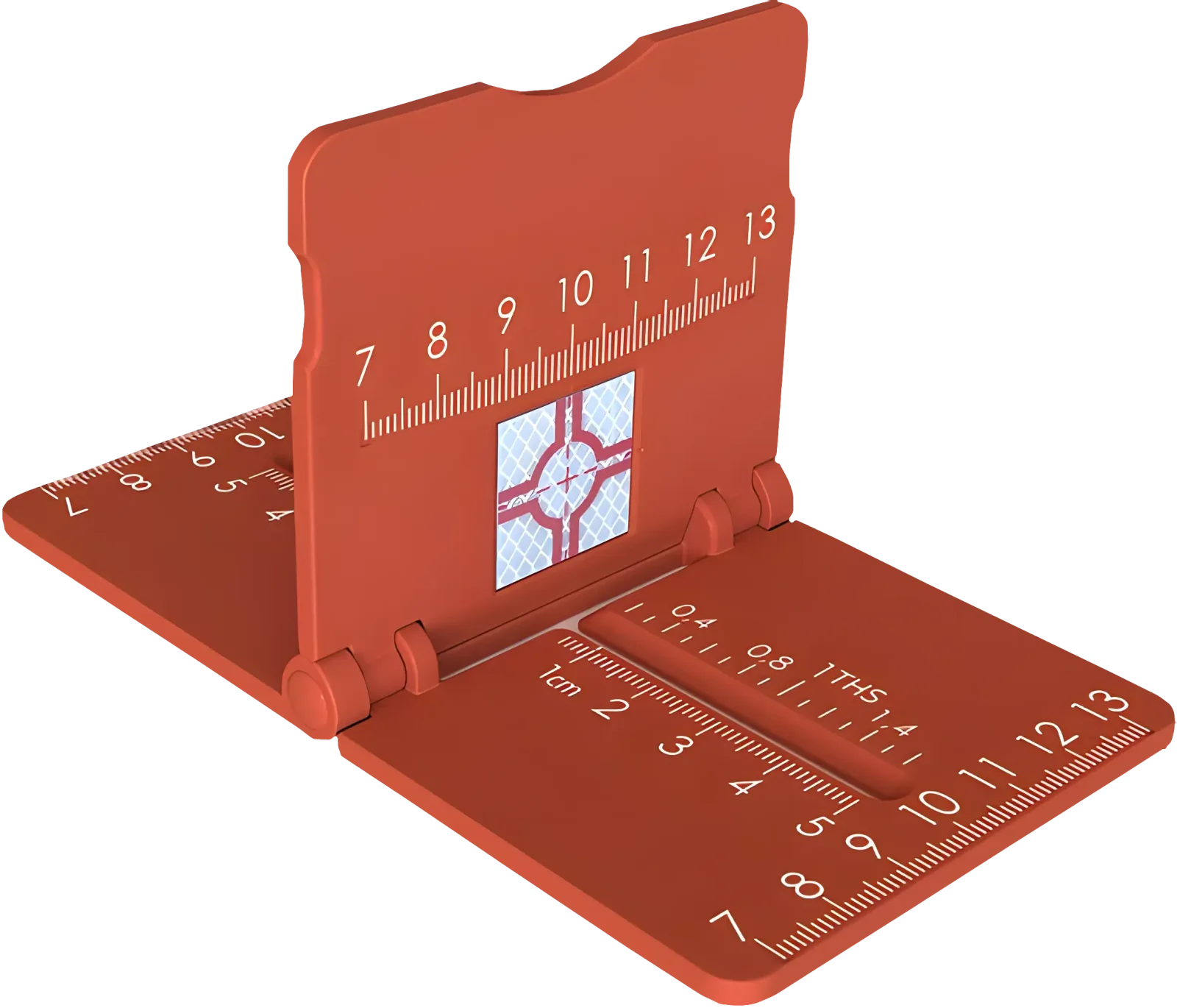

- Kippbare MarkeDie Reflexzielmarke RS183 kippt über 180 Grad auf die Station zu.
Befestigen, das die Bauzeit übersteht
Auf sauberem, trockenem Beton hält die selbstklebende Rückseite. Auf Glas, Marmor, historischem Mauerwerk, Stahlträgern und Leitungen hält sie nicht, und dübeln kommt dort ebenfalls nicht in Frage. Für diese Fälle gibt es den Montagekleber RSMK-FIX: 290 Milliliter, sofortige Anfangshaftung, dauerelastisch, frei von Isocyanat und Silikon und damit auch im Innenausbau einsetzbar.
Dauerelastisch ist dabei kein Nebensatz. Temperaturwechsel und Vibrationen reissen eine starre Klebefuge auf, und ein Monitoringpunkt an Gleis oder Brücke, der sich löst, nimmt seine Messreihe mit. Für Punkte, die über Jahre halten sollen, kommt zum Kleber zusätzlich eine Schraube.
Warum ZETECH
Ein durchgängiges Programm
Plaketten, Trägerplatten, Fixpunkte und Kleber, die aufeinander abgestimmt sind.
Beratung nach Bauablauf
Wir fragen nach Putz, Instrument und Standzeit, bevor wir eine Plakette empfehlen.
Leica Partner seit 2003
Das Instrument, das die Marke anzielt, kommt aus demselben Haus.
Versand ab Lager
Was am Lager ist, geht direkt raus. Lieferung in 2 bis 4 Arbeitstagen.
Selbstklebend oder Grundausführung
Jede Plakette gibt es in beiden Ausführungen, dazu den passenden Montagekleber.
Beratung aus Luzern
Persönliche Ansprechpartner statt anonymer Hotline.
Häufige Fragen
Eine waagrechte Höhenmarke an der Rohbauwand, die genau einen Meter über der Oberkante des fertigen Fussbodens liegt. In Plänen steht dafür OKFF +1,00 m. Sie dient allen Gewerken als gemeinsame Bezugshöhe, solange der Bodenaufbau noch fehlt und die endgültige Raumhöhe nicht sichtbar ist.
Üblich ist ein Meter über der Oberkante des Fertigfussbodens, daher der Name. Der Wert ist eine Konvention, keine Vorschrift: Weicht ein Projekt davon ab, wird die tatsächliche Höhe an der Marke notiert, damit alle Gewerke mit demselben Bezug rechnen.
In der Regel überträgt ihn der Vermesser oder der Polier vom Höhenbolzen ins Gebäude, sobald der Rohbau steht. Gearbeitet wird mit Rotationslaser und Empfänger, mit einem Nivellier oder auf kleinen Baustellen mit der Schlauchwaage.
Weil der Strich die Baustelle nicht überlebt. Putz, Estrich, Anstrich und Beschädigungen löschen ihn, und die Höhe muss neu eingemessen werden. Die Plakette bleibt am Bauwerk, dokumentiert die Höhe dauerhaft und bietet mit ihrem Aufsatz zusätzlich eine Auflage, auf der Meterstab oder Messlatte direkt abgesetzt wird.
Eine mit elastischen Borsten, also die RS20 oder die selbstklebende RS21. Die Borsten stehen 28 Millimeter durch den frischen Putz, die Marke bleibt auffindbar. Nach den Putzarbeiten werden sie abgezwickt, und der Aufsatz bleibt als Höhenauflage stehen.
Nur, wenn der Punkt mit Tachymeter oder Totalstation angemessen wird. Nivellier, Theodolit, Baulaser und Handdistanzmessgeräte kommen mit dem aufgedruckten Fadenkreuz aus. Wo beides vorkommt, nehmen Sie eine Plakette mit Reflexfolie, unter der zusätzlich ein Fadenkreuz gedruckt ist.
Die Begriffe werden gleichbedeutend verwendet, regional unterschiedlich. Gemeint ist immer dieselbe Sache: die waagrechte Bezugshöhe an der Wand, auf die sich alle Gewerke stützen. In der Schweiz ist Meterriss die gebräuchliche Bezeichnung.
Nein. Auf sauberem, trockenem Beton und Mauerwerk hält sie. Auf Glas, Marmor, Stahl, historischem Mauerwerk und Leitungen gehört der Montagekleber RSMK-FIX darunter. Für Punkte, die über Jahre stehen sollen, empfehlen wir zusätzlich eine Schraube oder einen Dübel.
Plaketten für das ganze Bauvorhaben zusammenstellen
Sagen Sie uns, ob verputzt wird, mit welchen Instrumenten gemessen wird und wie lange die Punkte stehen sollen. Wir stellen die passenden Plaketten, Trägerplatten und Fixpunkte zusammen.
