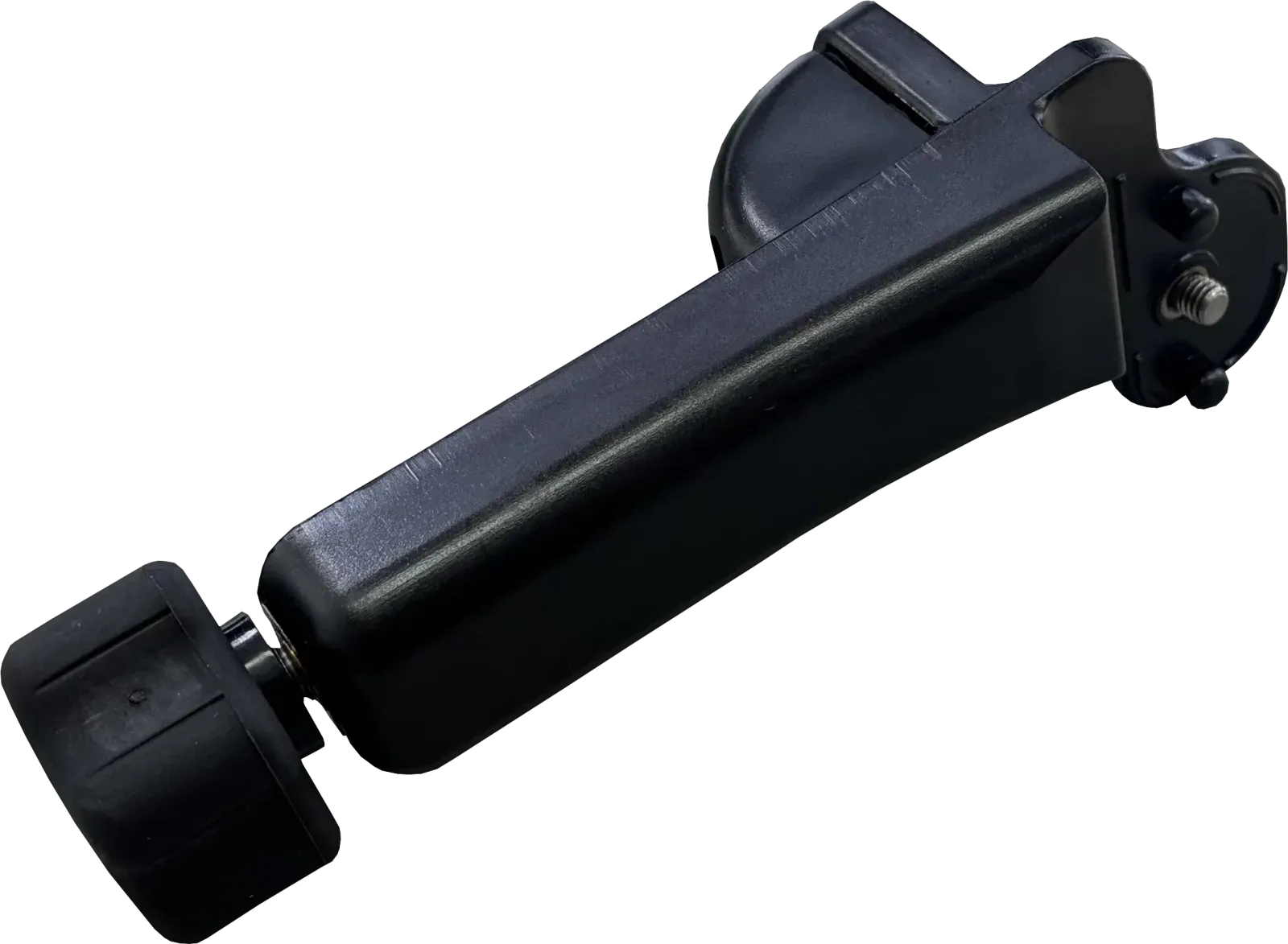

ANDROTEC Handempfänger Halterung

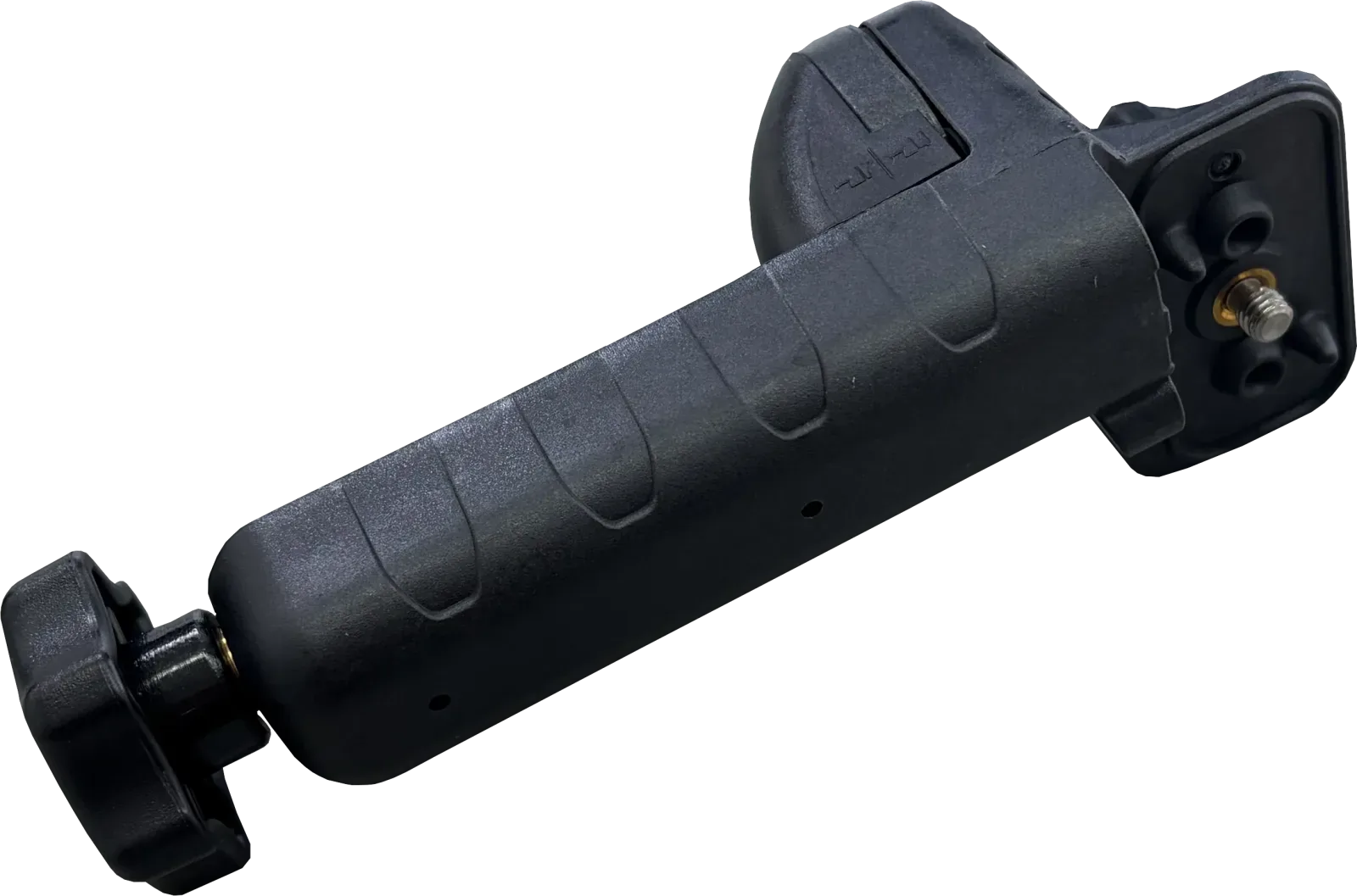

ANDROTEC MTR125 Handempfänger Halterung

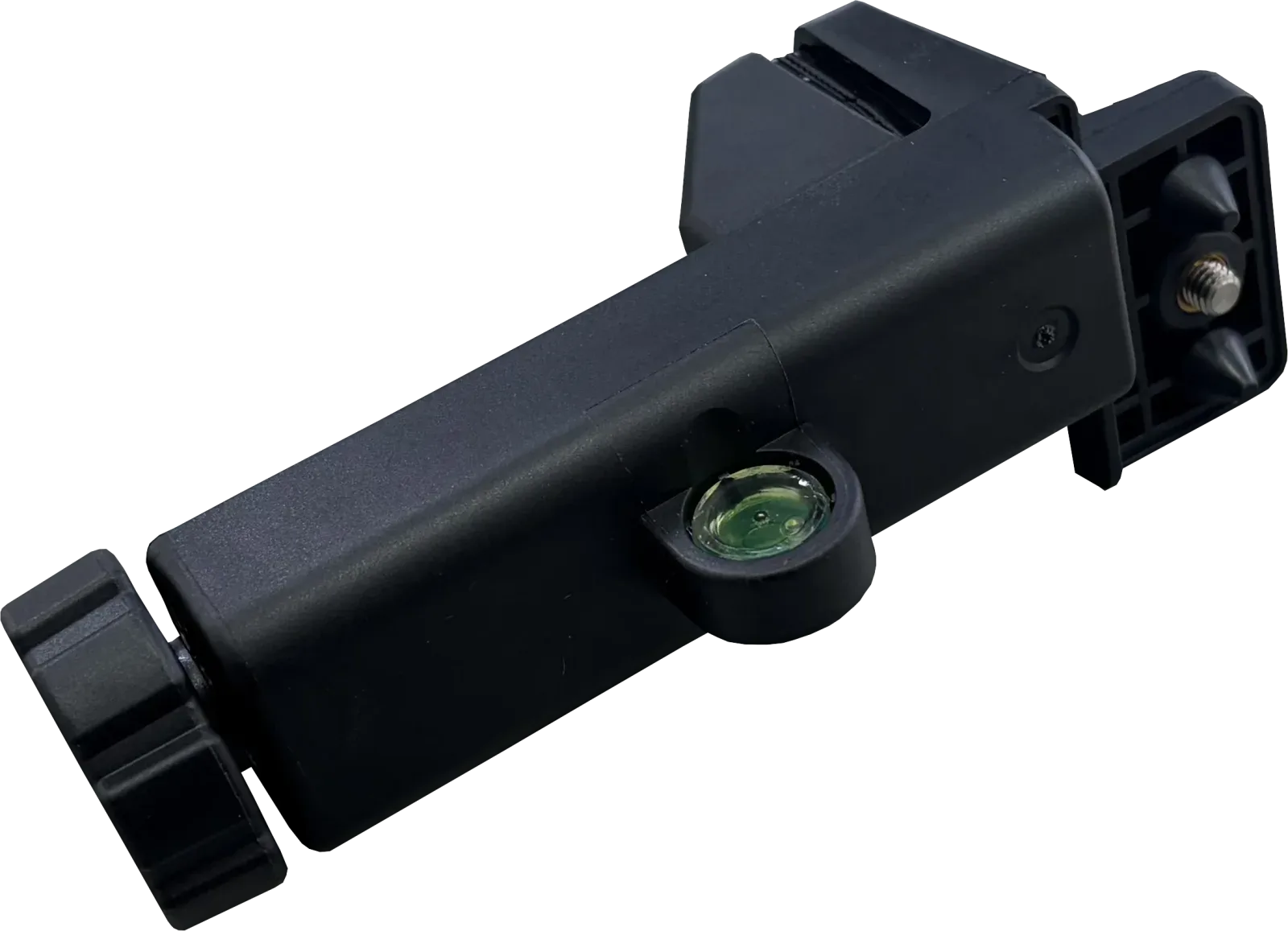

Leica Rod Eye Handempfänger Halterung
Lattenhalterungen für Laserempfänger
Der Empfänger findet die Laserebene auf einen Millimeter genau. Diese Höhe muss danach an die Wand, und dafür braucht es zwei Hände: eine für den Stift, eine für die Latte. Die dritte, die den Empfänger hält, hat niemand. Genau diese Lücke schliesst die Lattenhalterung, und sie entscheidet mit darüber, ob die gefundene Höhe auch die angerissene ist.
Zuletzt aktualisiert:
- Drei HalterFür Leica, GEOMAX und ANDROTEC
- 5 mm WandstärkeBeim Rod Eye Halter statt der üblichen 3 mm
- Beide LattentypenNivellierlatte und Laser-Messlatte
Warum der Empfänger an die Latte gehört
Beim Höhenübertrag mit dem Rotationslaser sucht der Empfänger die Laserebene und meldet sie mit Ton und Anzeige. Wird er dabei von Hand gehalten, ist die Höhe in dem Moment verloren, in dem die Hand sich bewegt. Und sie bewegt sich, sobald der Stift angesetzt wird.
Die Halterung klemmt den Empfänger an der Latte fest. Die gefundene Höhe bleibt mechanisch stehen, während Sie anreissen, den Meterriss setzen oder die Latte an den nächsten Punkt tragen. Über eine ganze Messreihe hinweg bleibt zudem die Ablesehöhe gleich, was die Vergleichbarkeit der Punkte sichert.
Welcher Halter zu welchem Empfänger
Die Aufnahme auf der Rückseite eines Handempfängers ist herstellerspezifisch. Drei Halter decken das Sortiment ab, und die Zuordnung ist eindeutig.
| Halterung | Libelle | Passende Empfänger | Besonderheit |
|---|---|---|---|
| Leica Rod Eye Handempfänger Halterung | Dosenlibelle | Leica Rod Eye und CLC Combo+, GEOMAX ZRD und ZRP | Polyimid mit 50 % Glasfaser |
| ANDROTEC Handempfänger Halterung | ohne | ANDROTEC Metor und Structor | Kunststoff mit Metallgewinde |
| ANDROTEC MTR125 Handempfänger Halterung | ohne | Nur ANDROTEC Metor MTR-125 | Auf die 125-mm-Sensorfläche ausgelegt |
Der MTR-125 hat mit 125 Millimetern die längste Sensorfläche im ANDROTEC-Sortiment und braucht deshalb eine eigene Halterung. Für alle übrigen Metor- und Structor-Empfänger ist die Standardhalterung vorgesehen.
Woran man einen brauchbaren Halter erkennt
Eine Lattenhalterung wird über die Lebensdauer eines Empfängers einige tausend Mal gelöst und festgezogen, meist mit Arbeitshandschuhen und selten vorsichtig. Was dabei zählt, ist nicht der Preis, sondern wie die Klemmkraft übertragen wird.
Vier Merkmale, die den Unterschied machen
- WandstärkeDer Rod Eye Halter hat 5 mm statt der früher üblichen 3 mm. Er gibt nicht nach, wenn der Knopf kräftig angezogen wird.
- Symmetrische KlemmungDie Kraft verteilt sich über den Lattenquerschnitt statt punktuell. Das schont die Latte und hält die Position.
- Spielfreie SpindelVerriegelungsknopf und Spindel greifen direkt ineinander. Eine Handbewegung löst und fixiert, auch mit Handschuhen.
- Formstabiles MaterialPolyimid mit 50 Prozent Glasfaser bleibt bei Frost wie bei Sommerhitze massgenau und nimmt kaum Feuchtigkeit auf.
Mit oder ohne Dosenlibelle
Eine schief gehaltene Latte liest zu viel ab. Der Fehler wächst mit der Ablesehöhe: Bei 2 Metern und einem Grad Neigung fehlen rund 0,3 Millimeter, bei drei Grad schon 2,7 Millimeter. Im Rohbau bleibt das meist innerhalb der Toleranz, beim Feinnivellement nicht mehr.
Der Rod Eye Halter trägt deshalb eine integrierte Dosenlibelle. Die Latte wird lotrecht gestellt, ohne dass eine separate Wasserwaage angesetzt werden muss. Bei den ANDROTEC-Haltern übernimmt das die Libelle an der Latte oder ein zweiter Mann, der von der Seite kontrolliert.
Der Ablauf beim Meterriss
Laser aufstellen und einspielen lassen, Empfänger an der Latte auf die Laserebene schieben, Klemmschraube anziehen. Latte an die Wand stellen, mit der Libelle lotrecht ausrichten, Höhe anreissen. Der Empfänger bleibt geklemmt, bis der ganze Raum umläuft. So trägt jede Marke dieselbe Höhe.
Nivellierlatte oder Laser-Messlatte
Alle drei Halter klemmen auf beiden Lattenprofilen aus unserem Sortiment. Wer eine Nivellierlatte und eine Laser-Messlatte im Fahrzeug hat, braucht deshalb trotzdem nur einen Halter je Empfänger.
Der Unterschied liegt in der Teilung. Die Nivellierlatte ist auf das Ablesen im Fernrohr ausgelegt, die Laser-Messlatte auf das Ablesen an der Empfängerkante. Welche Latte zu welchem Verfahren gehört, steht im Messlatten-Ratgeber.
Empfänger und Latte gehören zur selben Kette wie der Rotationslaser selbst. Zu den Laserempfängern.
Warum ZETECH
Leica Partner seit 2003
Rotationslaser, Empfänger und Halterung kommen aus einer Hand.
Drei Fabrikate abgedeckt
Leica, GEOMAX und ANDROTEC, jeweils mit dem passenden Halter.
Zertifizierte Servicewerkstatt
Von Leica zertifiziert für Wartung und Reparatur.
Halterung passend zum Gehäuse
Die MTR125 Halterung fasst die 125 mm lange Sensorfläche, die Rod Eye Halterung das Leica Gehäuse.
Versand ab Lager
Was am Lager ist, geht direkt raus. Lieferung in 2 bis 4 Arbeitstagen.
Beratung aus Luzern
Persönliche Ansprechpartner statt anonymer Hotline.
Häufige Fragen
Damit die gefundene Laserhöhe stehen bleibt, während Sie anreissen. Von Hand gehalten verrutscht der Empfänger in dem Moment, in dem der Stift angesetzt wird. Zusätzlich bleibt die Ablesehöhe über eine ganze Messreihe hinweg gleich.
Die Leica Rod Eye Handempfänger Halterung. Sie passt zu Rod Eye 120 Basic, 120G Basic, 140 Classic und 160 Digital sowie zum CLC Combo+ und zu den GEOMAX Empfängern ZRD105, ZRD105B und ZRP105 Pro.
Für die Metor- und Structor-Empfänger die ANDROTEC Handempfänger Halterung. Der Metor MTR-125 hat mit 125 Millimetern eine längere Sensorfläche und braucht die eigens dafür gebaute MTR125-Halterung.
Ja, alle drei Halter klemmen auf beiden Lattenprofilen aus unserem Sortiment. Ein zweiter Halter für die andere Latte ist nicht nötig.
Beim Feinnivellement ja. Eine um drei Grad geneigte Latte liest bei 2 Metern rund 2,7 Millimeter zu viel ab. Die Leica Rod Eye Halterung hat eine Dosenlibelle integriert; bei den anderen übernimmt die Libelle an der Latte diese Aufgabe.
Aus einem Kunststoff, der bei Frost und Hitze formstabil bleibt und kaum Feuchtigkeit aufnimmt. Der Rod Eye Halter besteht aus Polyimid mit 50 Prozent Glasfaseranteil bei 5 Millimetern Wandstärke. Ein Metallgewinde im Kunststoffgehäuse verhindert, dass die Klemmung nach hunderten Vorgängen ausleiert.
Auf der Baustelle sind Lattenhalter, Lattenklemme, Halteklammer, Messlattenhalterung und Empfängerhalterung geläufig. Gemeint ist immer dasselbe: die Klemmung, die den Handempfänger an der Latte fixiert.
Meterriss aufziehen, Höhen von Schalungen und Fundamenten prüfen, Aushubtiefen kontrollieren, Gefälle bei Entwässerungen und Belägen abstecken und Nivellieren im Innenausbau. Überall dort, wo eine Höhe von einem Referenzpunkt auf viele Punkte übertragen wird.
